BCS-TIP4201AIR-IV - Kamera tubowa IP 2Mpx, 3.6mm, IR40m - BCS LINE
PRODUKT WYCOFANY Z OFERTY
Kamera tubowa IP BCS-TIP4201AIR-IV - BCS LINE
Kamera BCS-TIP4201AIR-IV to uniwersalny model tubowy Full HD z obiektywem stałoogniskowym 3.6 mm. Kamera posiada przetwornik 1/2.8”2.0 Mpx PS CMOS, rejestrujący obraz w rozdzielczości 1920 x 1080 z szybkością 25fps. Funkcja WDR poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również funkcje takie jak: DEFOG, ROI, EIS.
Urządzenie posiada zintegorwany promiennik IR o zasięgu do 40m, wykonany w technologi Black Glass. Dodatkowym atutem jest obudowa kamery wykonana w standardzie IP67, która zapewnia całkowitą ochronę przeciw wnikaniu kurzu oraz przed wilgocią.
Dodatkowo w kamerze umieszczono gniazdo kart pamięci do 128 GB.
Parametry techniczne:
- Przetwornik: 1/2.8'' CMOS Starvis PS
- Rozdzielczość nagrywania: 1920 x 1080p (2 Mpx)
- Framerate: 50 fps @1080p
- Obiektyw: stałoogniskowy 3.6 mm
- Kąt nagrywania: ~87o
- Oświetlacz podczerwieni: IR50m, BlackGlass
- Mechaniczny filtr podczerwieni: Tak
- Standard kompresji: H.265 /H.264
- Funkcje obrazu: DNR, True WDR 120dB, AWB, AGC, BLC, HLC, ROI, Privacy Mask
- Interfejs Ethernet: 1x RJ45 10/100 Mbps Ethernet
- slot karty microSD: Tad, do 128 GB
- Klasa szczelności: IP66
- Temperatura pracy: -30...+60 oC
- Zasilanie: 12V DC, PoE 802.3af
- Wymiary: 180 x 65 x 70 mm
- Waga: 410g

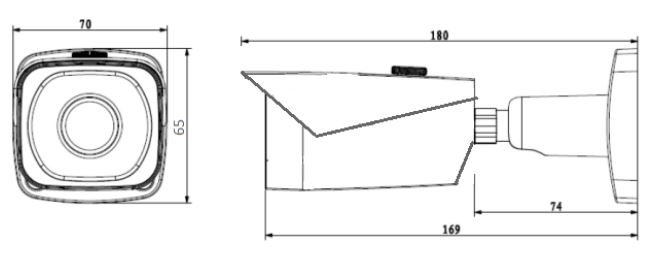

Rys. 1 Wymiary kamery BCS-TIP4201AIR-IV
Technologia Starvis
Pełny potencjał matrycy
Szeroki kąt nagrywania
Obiektyw 3.6mm
Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.8 cala oraz obiektyw o stałej ogniskowej 3.6mm pozwalają kamerze na uzyskanie szerokiego kąta obserwacji do ok. 90° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.
Modele szerokokątne, posiadające obiektyw stałoogniskowy 3.6mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.
Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")
Zasilanie poprzez PoE
Przesył danych i zasilania jednym przewodem
Kamera przemysłowa BCS-TIP4201AIR-IV może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:
- skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
- brak konieczności instalowania dodatkowych zasilaczy
- możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)
Rys. 4 Zasada działania PoE
Wydajna kompresja danych
Kodek H.265/ HVEC
Nowe modele kamer sieciowych od BCS wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys. 5 Porównanie działania H.265 do H.264
Zdalna obsługa i podgląd
Połączenie P2P i VMS
Realizacja połączenia z siecią w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:
- Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
- Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
- Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.
Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
Specyfikacja techniczna:
| BCS-TIP4201AIR-IV | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8” 2Mpx PS STARVIS |
| System skanowania |
Progressive Scan |
| Rozdzielczość maksymalna | 1920 (H) × 1080 (V) |
| Czułość |
|
| Stosunek S/N |
>50dB |
| Migawka | 1/3~1/100000s |
| Obiektyw | 3.6mm |
| Kąt widzenia | H:87°, V:46° |
| Oświetlacz podczerwieni | IR 40m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
1080P(1920x1080) / SXGA(1280x1024)/ 1.3M(1280x960) / 720P(1280×720) / D1(704×576) / CIF(352×288) |
| Kompresja | H.265 / H.265+ / H.264 / H.264+ / MJPEG |
| Prędkość strumienia drugiego | 1080P/SXGA/1.3M/720P(1~50kl/s) |
| Funkcje obrazu | |
| AGC | Auto/ręcznie |
| AWB (balans bieli) |
Auto/ręcznie |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki | True WDR 120 dB |
| Funkcje regulacji obrazu | 3D DNR; Lustro/flip (90°, 180°, 270°) |
| Detekcja ruchu |
4 obszary (regulacja: rozmiar, położenie, czułość, próg) |
| Strefy zastrzeżone |
4 obszary (regulacja: rozmiar, położenie) |
| Interfejs wideo | |
| Tryb pracy wideo | IP |
| Interfejs sieciowy | Ethernet self-adaptive |
| Audio | |
| Wyjście audio |
N/A |
| Wejście audio |
N/A |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100Base-T) |
| Protokoły | HTTP, HTTPs, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP, P2P |
| Zgodność | ONVIF, PSIA, CGI |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Platformy kompatybilne | BCS Manager, Smart PSS, Web Serwer, NVR, aplikacje BCS / gDMSS |
| Ogólne | |
| Karta pamięci |
microSD do 128GB |
| Klasa odporności mechanicznej | N/A |
| Klasa szczelności | IP67 |
| Zasilanie | DC12V, PoE 802.3af |
| Pobór mocy |
<6W |
| Temperatura pracy | -30°C do +60°C |
| Wymiary | 180mm x 65mm x 70mm |
| Waga | 1.1 kg |
