PRODUKT WYCOFANY Z OFERTY

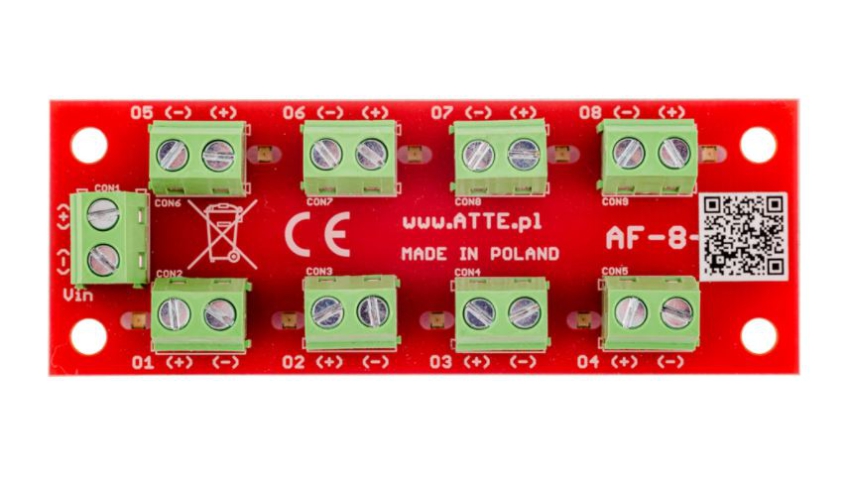

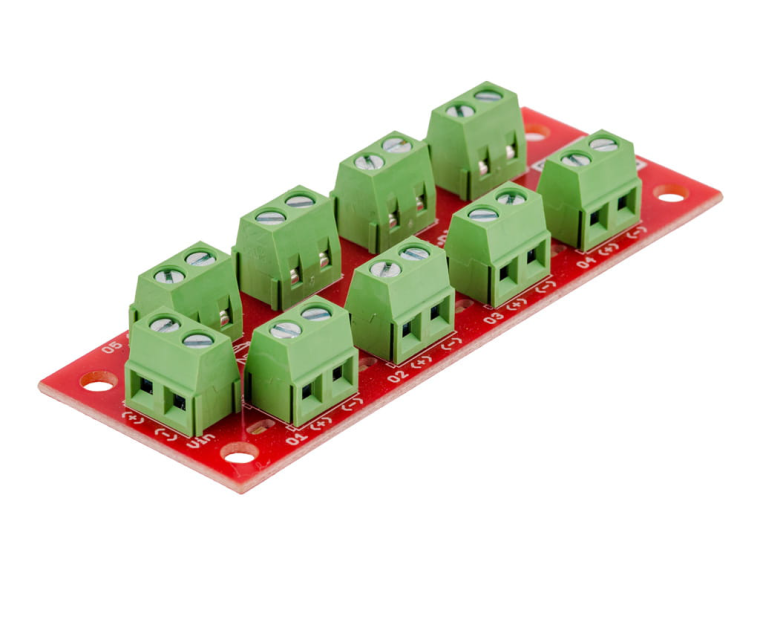

Moduł dystrybucji zasilania AF‑P8‑00‑OF
Moduł bezpiecznikowy pozwala na rozdzielenie zasilania do 8 odbiorników. Każde wyjście zasilania posiada niezależne zabezpieczenie przeciążeniowe i przeciwzwarciowe a obecność napięcia na poszczególnych wyjściach sygnalizuje czerwona dioda LED.
Cechy charakterystyczne:
- niewielkie rozmiary modułu
- szeroki zakres napięcia wejściowego
- niezależne zabezpieczenie każdego kanały wyjściowego przed zwarciem i przeciążeniem
- wyraźna optyczna sygnalizacja stanu pracy
- łatwy montaż w obudowach serii ABOX posiadających otworowanie systemowe w rastrze 10,8 mm
Specyfikacja techniczna:
AF-P8-00-OF | |
---|---|
Ogólne | |
Napięcie wejściowe | 10...56 VDC |
Napięcie wyjściowe |
Vout = Vin |
Prąd wyjściowy |
8x 0,75 A - maksymalny na kanał (sumaryczny zależny od źródła)
|
Pobór prądu | 8...40 mA (zależne od napięcia) |
Zabezpieczenie wyjścia |
|
Sygnalizacja |
Wyjścia O1...O8
LED (czerwony) - obecność zasilania na złączu
|
Konstrukcja obudowy | Brak - moduł do zabudowy |
Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
Temperatura pracy | -25 ... +50°C |
Wymiary (S x W x G) | -25 ... +50°C |
Waga | 30g |
Specyfikacja techniczna: AF‑P8‑00‑OF
AF-P8-00-OF | |
---|---|
Ogólne | |
Napięcie wejściowe | 10...56 VDC |
Napięcie wyjściowe |
Vout = Vin |
Prąd wyjściowy |
8x 0,75 A - maksymalny na kanał (sumaryczny zależny od źródła)
|
Pobór prądu | 8...40 mA (zależne od napięcia) |
Zabezpieczenie wyjścia |
|
Sygnalizacja |
Wyjścia O1...O8
LED (czerwony) - obecność zasilania na złączu
|
Konstrukcja obudowy | Brak - moduł do zabudowy |
Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
Temperatura pracy | -25 ... +50°C |
Wymiary (S x W x G) | -25 ... +50°C |
Waga | 30g |
