APS-8P - Ogranicznik przepięć zasilania czujek alarmowych z separacją - EWIMAR

Kod:
466npgd
Cena netto:
Cena brutto:
319,00 zł 392,37 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
EWIMAR

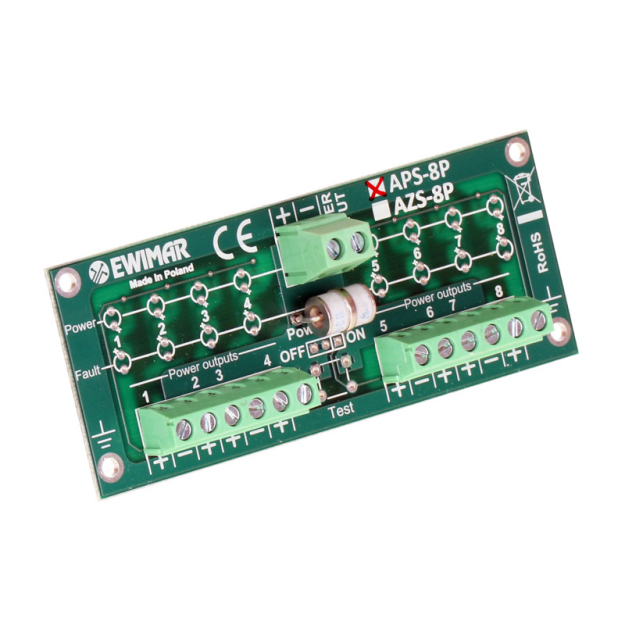

Ogranicznik przepięć zasilania czujek alarmowych z separacją, APS-8P - EWIMAR




APS-8P to ogranicznik przepięć, którego zadaniem jest ochrona i separacja zasilania czujek systemów alarmowych klasy S przed skutkami wyładowań atmosferycznych. Urządzenie posiada 8 torów ochronnych wyposażonych w super szybkie bezpieczniki MOSFET, które w ciągu 1 uS rozłączają obwód zasilający w którym wystąpiło zwarcie. Rozwiązanie to zapobiega odłączeniu zasilania i wyłączenia innych czujek systemu alarmowego przez działania sabotażowe, nie powodując obciążenia prądowego zasilacza i akumulatora. Zwarcie może występować przez dowolnie długi czas. Po zlikwidowaniu zwarcia zasilanie do wyłączonego obwodu przywracane jest automatycznie. Ogranicznik posiada wbudowaną funkcję ochrony przed przepięciami. Funkcjonalność ta zabezpiecza linie alarmowe centrali przed uszkodzeniem w wyniku wyładowań atmosferycznych i prądów udarowych o wartości do 2kA. Obwód ochronny odprowadza zaindukowane potencjały do ziemi za pomocą linii PE. APS-8P jest wykonany w postaci modułu, instalowanego w specjalnej obudowie wraz z innymi modułami, które mogą tworzyć kompleksowy system ochronny dla wszystkich sygnałów centrali alarmowej. Aby uzyskać pełną ochronę przeciwprzepięciową 8 linii alarmowych, zaleca się stosowanie ogranicznika w połączeniu z modułem APS-8Zi/1P











APS-8P - Przykładowe zabezpieczenie systemu alarmowego klasy SA4













Specyfikacja techniczna

APS-8P
Obwody ochronne
Ilość torów ochronnych
8
Złącze wejściowe / wyjściowe Śrubowe
Napięcie znamionowe DC (linia-ziemia) UN
90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 2kA
Napięcie znamionowe DC (linia-linia) UN 13.8V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 15V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V (z uwzględnieniem MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 2kA (z uwzględnieniem MOSFET)
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa 10Ω / linię
Prąd znamionowy IN 100mA / linię
Ogólne
Zastosowanie Wewnątrz
Sposób montażu Obudowa dedykowana
Temperatura pracy -30ºC~60ºC
Wymiary 102 x 41 x 25 mm



APS-8P
Obwody ochronne
Ilość torów ochronnych
8
Złącze wejściowe / wyjściowe Śrubowe
Napięcie znamionowe DC (linia-ziemia) UN
90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 2kA
Napięcie znamionowe DC (linia-linia) UN 13.8V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 15V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V (z uwzględnieniem MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 2kA (z uwzględnieniem MOSFET)
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa 10Ω / linię
Prąd znamionowy IN 100mA / linię
Ogólne
Zastosowanie Wewnątrz
Sposób montażu Obudowa dedykowana
Temperatura pracy -30ºC~60ºC
Wymiary 102 x 41 x 25 mm
