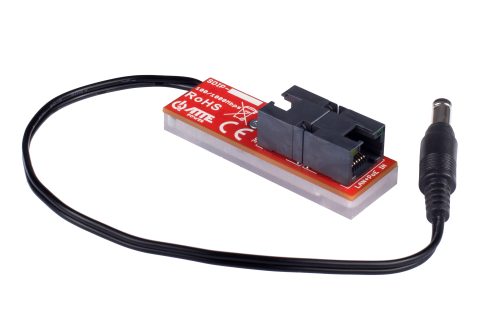

ASDC-12-124-HS - Adapter PoE obniżający napięcie do 12V - Atte
Kod:
22255
Kod producenta:
5902143691068
Producent:
Atte
ASDC-12-124-HS - Adapter PoE obniżający napięcie do 12V - Atte
Adapter PoE ASDC-12-124-HS obniża do 12V napięcie na wtyku DC i jednocześnie przenosi zasilanie PoE na wyjście RJ45. Dzięki temu z jednej linii PoE możemy zasilić jednocześnie kamerę IP oraz dodatkowe urządzenia zasilane napięciem 12V takie jak grzałka, oświetlacz podczerwieni lub mikrofon. Urządzenie może być zasilane ze switcha 802.3af lub PoE PASSIVE 10/100Mbps. Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.
Najważniejsze cechy:
- redukcja napięcia PoE 48V do 12V - dostępne na wtyku DC (oświetlacz, mikrofon, grzałka)
- przepuszcza zasilanie PoE z wejścia na wyjście RJ45 (zasilanie kamery)
- może być zasilany ze switcha PoE 802.3af lub PASSIVE
- niewielkie rozmiary modułu
Nr.1 Przykładowe zastosowanie adaptera PoE ASDC-12-124-HS
Parametry techniczne:
- Złącza: 1x RJ45, 1x wtyk DC
- Napięcie wejściowe: 48V DC
- Napięcie wyjściowe: 12V DC, 1A
- Sygnalizacja LED: Tak
- Klasa szczelności: IP20
- Temperatura pracy: -25°C do 50°C
- Wymiary: 75 x 21 x 17 mm
- Waga: 0,015 kg
Specyfikacja techniczna:
| ASDC-12-124-HS | |
| Ogólne | |
| Złącza | RJ-45 (strona switcha) - napięcie wejściowe RJ-45 (strona kamery) - napięcie wyjściowe Vout_2 Wtyk DC - napięcie wyjściowe Vout_1 |
| Napięcie wejściowe | 35 ... 56 VDC - RJ-45 (PoE) |
| Napięcie wyjściowe | Vout_1 = 12 VDC +/-3% - wtyk DC(środek +) Vout_2 = Vin - RJ-45 (PoE) PINY PoE: 4,5 (V+) 7,8 (V-) |
| Sygnalizacja LED | Tak, czerwona dioda wewnątrz gniazda RJ-45 - obecność napięcia wyjściowego |
| Obsługiwane zasilacze PoE | 802.3af lub PASSIVE |
| Klasa szczelności | IP20 |
| Temp. pracy | -25°C do 50°C |
| Konstrukcja obudowy | Izolacyjna folia polietylenowa |
| Wymiary | 75 x 21 x 17 mm |
| Waga | 0,015 kg |
Specyfikacja techniczna: ASDC-12-124-HS
| ASDC-12-124-HS | |
| Ogólne | |
| Złącza | RJ-45 (strona switcha) - napięcie wejściowe RJ-45 (strona kamery) - napięcie wyjściowe Vout_2 Wtyk DC - napięcie wyjściowe Vout_1 |
| Napięcie wejściowe | 35 ... 56 VDC - RJ-45 (PoE) |
| Napięcie wyjściowe | Vout_1 = 12 VDC +/-3% - wtyk DC(środek +) Vout_2 = Vin - RJ-45 (PoE) PINY PoE: 4,5 (V+) 7,8 (V-) |
| Sygnalizacja LED | Tak, czerwona dioda wewnątrz gniazda RJ-45 - obecność napięcia wyjściowego |
| Obsługiwane zasilacze PoE | 802.3af lub PASSIVE |
| Klasa szczelności | IP20 |
| Temp. pracy | -25°C do 50°C |
| Konstrukcja obudowy | Izolacyjna folia polietylenowa |
| Wymiary | 75 x 21 x 17 mm |
| Waga | 0,015 kg |
