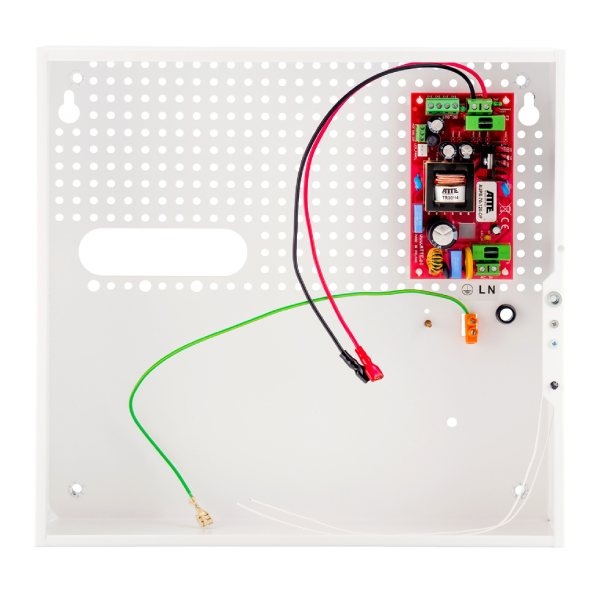

AUPS-70-120-F - Zasilacz buforowy impulsowy 230V AC - 12V DC, 6A, 72W w obudowie natynkowej z miejscem na akumulator 18Ah - ATTE

Kod:
20674
Kod producenta:
5902143690955
Cena netto:
Cena brutto:
439,00 zł 539,97 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Atte

ZASILACZ IMPULSOWY AUPS-70-120-F DO CCTV - ATTE




Profesjonalny zasilacz impulsowy AUPS-70-120-F marki ATTE stanowi niezawodne, a zarazem niezwykle wydajne urządzenie zasilające, oferujące stabilne napięcie stałe 12V DC. Zasilacz ATTE jest przeznaczony głównie do zasilania elementów elektronicznych systemów bezpieczeństwa, takich jak kamery CCTV, rejestratory czy instalacje kontroli dostępu. Wysokiej klasy sprzęt wyróżnia się wysoką sprawnością na poziomie 90% przy obciążeniu 70W na wyjściu zasilacza. Zastosowanie wydajnych komponentów wpływa na oszczędność energii oraz niskie nagrzewanie wnętrza obudowy. Zasilacz został zaprojektowany z myślą o pracy z mocą na poziomie 72W oraz maksymalnym natężeniem prądu wyjściowego 6A. AUPS-70-120-F ATTE to zasilacz impulsowy przystosowany do współpracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA, zapewniając możliwość podłączenia do niego akumulatora o pojemności od 7Ah do 18Ah. Prąd ładowania samego akumulatora wynosi 1A lub 2A, w zależności od ustawienia zworki konfiguracyjnej.





Parametry techniczne:

  • Zasilanie: 190 ÷ 260V AC 50Hz
  • Akumulator: 1x akumulator żelowy lub AGM 12V/7...18Ah
  • Moc zasilacza: 72W
  • Sprawność: 90%
  • Napięcie wyjściowe: 12V DC +/-15%
  • Prąd wyjściowy: 6A
  • Prąd ładowania akumulatora: 1A lub 2A (wybierane zworą JP1)
  • Sygnalizacja pracy: Diody LED
    • LED1 żółta
    • LED2 zielona
    • LED3 czerwona
  • Wyjścia techniczne: OUF, ACF
  • Obudowa: Blacha stalowa 0,8mm, kolor biały
  • Stopień ochrony: IP20
  • Wymiary: 2,3 kg
  • Montaż: Montaż naścienny z dystansem od ściany



Sygnalizacja optyczna stanu pracy

System sygnalizacji optycznej, zrealizowany za pomocą trzech diod LED (żółtej, zielonej i czerwonej), umożliwia użytkownikowi zasilacza AUPS-70-120-F marki ATTE łatwą ocenę stanu pracy urządzenia. Każda dioda sygnalizuje inny stan pracy zasilacza: obecność napięcia sieci, obecność napięcia wyjściowego oraz ładowanie akumulatora.


Obudowy serii ABOX

Projektanci zasilacza ATTE AUPS-70-120-F stworzyli go z myślą o pracy w trudnych warunkach środowiskowych. Urządzenie posiada obudowę typu ABOX-F, zapewniającą stopień ochrony IP20. Wygodna i uniwersalna obudowa serii ABOX, umożliwia montaż zasilacza ATTE AUPS-70-120-F za pomocą specjalnych otworów o średnicy 6mm. Sprzęt wyróżnia się także kompaktowymi wymiarami i niewielką wagą. Zasilacz AUPS-70-120-F jest również wyposażony w szereg zabezpieczeń, takich jak bezpiecznik topikowy zwłoczny 3,15A, zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) oraz przeciwprzepięciowe.


Zasilacz ATTE do zasilania buforowego

Zastosowanie impulsowego zasilacza buforowego AUPS-70-120-F pozwala w znacznym stopniu wydłużyć czas pracy systemu w przypadku braku zasilania sieciowego, zapobiegając przerwach w pracy krytycznych instalacji bezpieczeństwa w budynku. Sprzęt marki ATTE to kompleksowe rozwiązanie zasilające, przygotowane do pracy z urządzeniami CCTV w małogabarytowych obudowach.





Przykład zastosowania do buforowego zasilenia rejestratora NVR/DVR z wykorzystaniem modułu AVC-30-120-OF









Specyfikacja techniczna:

AUPS-70-120-F
Ogólne
Akumulator
1 x akumulator żelowy lub AGM 12V / 7...18Ah
Zasilanie 190 ÷ 260V AC, 50Hz
Moc zasilacza 72W
Sprawność 90%
Napięcie wyjściowe 12V DC +/-15%
Prąd wyjściowy 6A
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)


Praca z akumulatora:
Bezpiecznik topikowy 6,3A

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne

OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC


Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie przy braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Warunki pracy Temperatura: -10oC ÷ 40oC
Obudowa Obudowa ABOX-F
Materiał obudowy - blacha stalowa 0,8 mm
Obudowa malowana proszkowo na kolor biały
Zamontowany tamper otwarcia
Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
Dystans do ściany
Otwory montażowe 6 mm
Stopień ochrony IP20
Uwagi Montaż naścienny przez otwory montażowe6 mm
Wymiary W=300, H=320, D=90 mm
Waga  2,3 kg

Specyfikacja techniczna: AUPS-70-120-F

AUPS-70-120-F
Ogólne
Akumulator
1 x akumulator żelowy lub AGM 12V / 7...18Ah
Zasilanie 190 ÷ 260V AC, 50Hz
Moc zasilacza 72W
Sprawność 90%
Napięcie wyjściowe 12V DC +/-15%
Prąd wyjściowy 6A
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)


Praca z akumulatora:
Bezpiecznik topikowy 6,3A

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne

OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC


Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie przy braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Warunki pracy Temperatura: -10oC ÷ 40oC
Obudowa Obudowa ABOX-F
Materiał obudowy - blacha stalowa 0,8 mm
Obudowa malowana proszkowo na kolor biały
Zamontowany tamper otwarcia
Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
Dystans do ściany
Otwory montażowe 6 mm
Stopień ochrony IP20
Uwagi Montaż naścienny przez otwory montażowe 6 mm
Wymiary W=300, H=320, D=90 mm
Waga  2,3 kg
