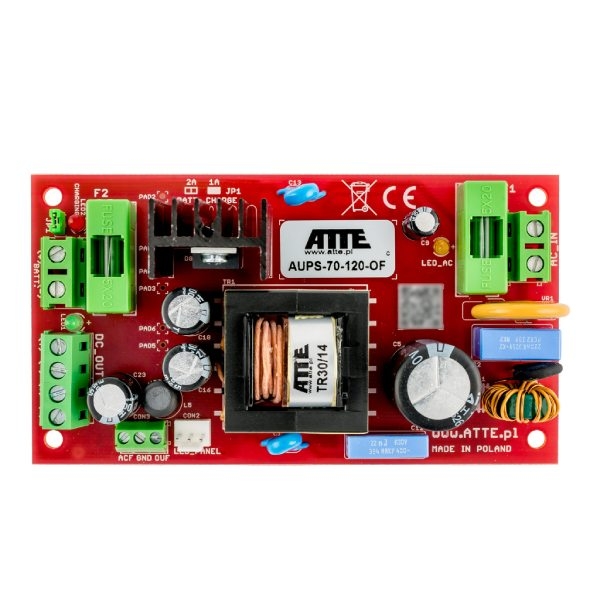

Zasilacz impulsowy AUPS-70-120-OF do CCTV - ATTE
Zasilacz buforowy AUPS-70-120-OF to urządzenie dostarczające napięcia dla urządzeń elektronicznych jak np. kamery CCTV, rejestratory, systemy kontroli dostępu itp. Produkt jest polecany szczególnie do pracy w systemach monitoringu wymagających wysokiej niezawodności zasilania przy okresowych zanikach napięcia sieciowego. Stosowanie zasilaczy buforowych pomaga w znacznym wydłużeniu czasu pracy systemu w porównaniu do zasilania UPS. Układ zasilacza przystosowany jest do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM). Konstrukcja urządzenia pozwala na jego zabudowę w dowolnej obudowie (dedykowane obudowy serii ABOX).
Parametry techniczne:
- Zasilanie: 190 ÷ 260V AC 50Hz
- Akumulator: 1x akumulator żelowy lub AGM 12V/7÷18Ah
- Moc zasilacza:
- 72 W - ciągła
- 96 W - maksymalna (podczas ładowania akumulatora)
- Sprawność: 90%
- Napięcie wyjściowe: 10,2÷13,8V DC
- Prąd wyjściowy:
- 6 A - ciągły
- 8 A- maksymalny (podczas ładowania akumulatora)
- Prąd ładowania akumulatora: 1A lub 2A (wybierane zworą JP1)
- Sygnalizacja pracy: Diody LED
- LED1 żółta
- LED2 zielona
- LED3 czerwona
- Wyjścia techniczne: OUF, ACF
- Wymiary: W=118, H=65, D=45 mm
- Waga: 0,15
- Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
Przykład zastosowania do buforowego zasilenia rejestratora NVR/DVR z wykorzystaniem modułu AVC-30-120-OF
Specyfikacja techniczna:
APS-70-120-OF | |
---|---|
Ogólne | |
Akumulator |
1 x akumulator żelowy lub AGM 12V / 7÷18Ah |
Zasilanie | 190 ÷ 260V AC, 50Hz |
Moc zasilacza | 72 W - ciągła 96 W - maksymalna (podczas ładowania akumulatora) |
Sprawność | 90% |
Napięcie wyjściowe | 10,2 ÷ 13,8 V DC +/-15% |
Prąd wyjściowy | 6 A - ciągły 8 A- maksymalny (podczas ładowania akumulatora) |
Prąd ładowania akumulatora | 1 A lub 2 A (wybierane zworą JP1) |
Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15A |
Zabezpieczenie wyjścia zasilacza |
Zasilanie sieciowe:
|
Zabezpieczenie obwodu akumulatora |
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
|
Sygnalizacja pracy | LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora |
Wyjścia techniczne |
OUF – brak napięcia +DC_OUT
|
Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
Warunki pracy | Temperatura: -25oC ÷ 50oC |
Obudowa | Brak - moduł do zabudowy |
Uwagi | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
Wymiary | W=118, H=65, D=45 mm |
Waga | 0,15 kg |
APS-70-120-OF | |
---|---|
Ogólne | |
Akumulator |
1 x akumulator żelowy lub AGM 12V / 7÷18Ah |
Zasilanie | 190 ÷ 260V AC, 50Hz |
Moc zasilacza | 72 W - ciągła 96 W - maksymalna (podczas ładowania akumulatora) |
Sprawność | 90% |
Napięcie wyjściowe | 10,2 ÷ 13,8 V DC +/-15% |
Prąd wyjściowy | 6 A - ciągły 8 A- maksymalny (podczas ładowania akumulatora) |
Prąd ładowania akumulatora | 1 A lub 2 A (wybierane zworą JP1) |
Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15A |
Zabezpieczenie wyjścia zasilacza |
Zasilanie sieciowe:
|
Zabezpieczenie obwodu akumulatora |
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
|
Sygnalizacja pracy | LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora |
Wyjścia techniczne |
OUF – brak napięcia +DC_OUT
|
Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
Warunki pracy | Temperatura: -25oC ÷ 50oC |
Obudowa | Brak - moduł do zabudowy |
Uwagi | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
Wymiary | W=118, H=65, D=45 mm |
Waga | 0,15 kg |
