AV-500-4HD - Zestaw do bezprzewodowej transmisji wideo AHD, CVI, TVI, CVBS - EWIMAR

Kod:
AV-500-4HD
Kod producenta:
5904041751301
Cena netto:
Cena brutto:
1 310,00 zł 1 611,30 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
EWIMAR

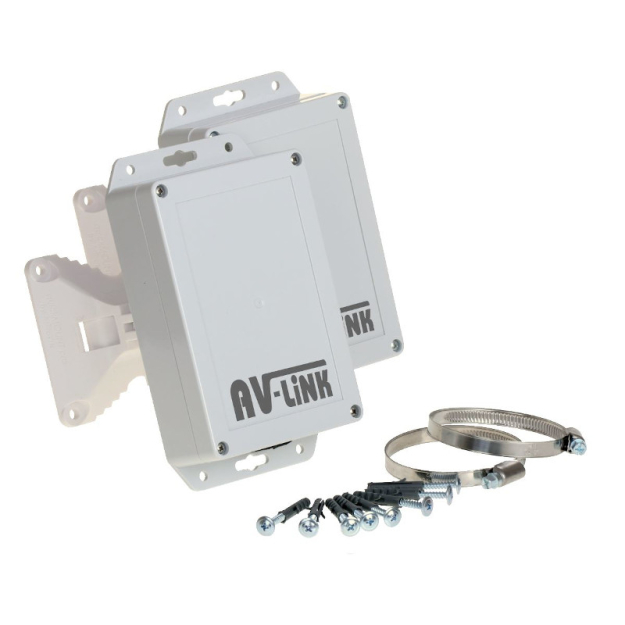

Zestaw do bezprzewodowej transmisji wideo, AV-500-4HD - EWIMAR




AV-500-4HD to zestaw, którego zadaniem jest bezprzewodowe przesyłanie sygnału wideo wysokiej rozdzielczości. Urządzenie wykorzystując nie wymagające zezwolenia na użytkowanie pasmo ISM 5.8GHz działa na krótkich odległościach. Zestaw współdziała z systemami kamer przemysłowych i rejestratorów DVR, pracujących w standardach AHD, HD-CVI, HD-TVI oraz PAL (CVBS) o rozdzielczościach 960H, 720P/960P oraz 1080PAV-500-4HD-L posiada możliwość obsługi 1 kanału Video, w którym obraz jest przesyłany w czasie rzeczywistym bez opóźnień, jakie można zauważyć w rozwiązaniach IP. Zestaw jest kompatybilny z rejestratorami i kamerami, takimi jak HikVisionDahua oraz innymi 4-systemowymi kamerami wykorzystującymi powyższe standardy video.


Radiowe przesyłanie obrazu HD


Ilość dostępnych kanałów radiowych jest uzależniona od rozdzielczości podłączonych kamer ze względu na szerokość dozwolonego pasma ISM (960H/720P/960P - 4 kanały, 1080P - 2 kanały). Dla rozdzielczości 1080P zasięg bezprzewodowy różni się w zależności od podłączonego standardu kamer i wynosi: AHD - 500 metrów, HD-CVI - 400 metrów, HD-TVI - 300 metrów. Dla rozdzielczości niższych zasięg bezprzewodowy wynosi minimum 500 metrów dla każdego ze standardów. Wyżej podane wartości dotyczą obszaru u dużej ilości zakłóceń radiowych w otwartej przestrzeni i w zależności do warunków mogą się różnić. Zestaw został wyposażony w ścienno-słupowy uchwyt, regulowany w dwóch płaszczyznach, dzięki któremu montaż urządzenie może odbyć się w każdych warunkach bez konieczności stosowania dodatkowych akcesoriów.


Instalacja i regulacja


Nadajnik oraz odbiornik posiadają przeciwprzepięciową ochronę  wysokiej klasy, 2kA (serii Extreme) dla Video oraz 5kA dla zasilania. Rozwiązanie to podczas wyładowań atmosferycznych w znaczny sposób ogranicza prawdopodobieństwo uszkodzenia zestawu oraz podłączonych do niego urządzeń. Ponadto nadajnik został wyposażony w zestaw złączy, które maksymalnie upraszczają podłączenie kamery zainstalowanej w pobliżu oraz ukrycie jej przewodów we wnętrzu jego obudowy. Nadajnik wykorzystując wbudowaną ochronę przeciwprzepięciową zabezpiecza również podłączoną kamerę w przypadku gdy ta zainstalowana jest w bliskiej odległości. Natomiast gdy kamera jest oddalona, zaleca się podłączenie dodatkowego ogranicznika przepięć przy kamerze. Zaleca się w każdym przypadku podłączanie ogranicznika przepięć odpowiedniego dla używanego przewodu aby uniknąć uszkodzeniu rejestratora.  AV-500-4HD posiada specjalne przepusty, dzięki którym wszystkie przewody połączeniowe nie wymagają przecinania podczas instalacji lub czynności serwisowych, jeżeli zachodzi potrzeba ich całkowitego wyjęcia. Podłączenie do rejestratora DVR może być wykonywane wykorzystując przewód koncentryczny lub skrętki UTP, dzięki wbudowanemu konwerterowi impedancji - również zabezpieczonego ogranicznikiem przepięć (OVP).



AV-500-4HD - możliwości połączeniowe


Zaleca się stosowanie zestawu z rejestratorami markowych firm. Zostały wykonane testy, które wykazały, że niektóre najtańsze wielosystemowe rejestratory DVR nieznanych firm, wykazują niestabilną pracę z zestawem.











Specyfikacja techniczna

AV-500-4HD
Ogólne
Ilość kanałów Video
1
Obsługiwane formaty Video Analog PAL, HD-CVI, HD-TVI, AHD
Kanały radiowe
720P/960P/960H: 4 (EU) + 4
1080P: 2 (EU) + 6
Zakresy częstotliwości
EU: 5746MHz~5854MHz
Inne: 5236MHz~5686MHz
Szerokość kanału radiowego 45MHz max
Moc nadawcza 14dBm
Antena nadawcza / odbiorcza Pasywna / aktywna
Złącze wejściowe (Nadajnik) Gniazdo BNC / Wtyk BNC + DC
Złącze wyjściowe (Odbiornik) Gniazdo BNC / Śrubowe (skrętka UTP)
Sterowanie OSD kamer / PTZ Brak
Przesyłanie Audio Brak
Modulacja FM
Zasilanie 9~12VDC
Pobór prądu 300mA nadajnik / 160mA odbiornik
Ochrona przeciwprzepięciowa Video
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3
8V (po zadziałaniu MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp
100A (2kA po zadziałaniu MOSFET)
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa
Prąd znamionowy IN
100mA / linię
Ochrona przeciwprzepięciowa zasilania
Napięcie znamionowe DC (linia-linia) UN 12V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 16V DC
Poziom ochrony UP C3 30V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 250A
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 5kA
Właściwości mechaniczne
Zastosowanie Wewnątrz / Zewnątrz
Sposób montażu Ściana,  słup/wysięgnik
Szczelność obudowy IP66
Temperatura pracy -30ºC do 60ºC
Wymiary 100 x 182 x 45 mm - tylko obudowa



Specyfikacja techniczna: AV-500-4HD

AV-500-4HD
Ogólne
Ilość kanałów Video
1
Obsługiwane formaty Video Analog PAL, HD-CVI, HD-TVI, AHD
Kanały radiowe
720P/960P/960H: 4 (EU) + 4
1080P: 2 (EU) + 6
Zakresy częstotliwości
EU: 5746MHz~5854MHz
Inne: 5236MHz~5686MHz
Szerokość kanału radiowego 45MHz max
Moc nadawcza 14dBm
Antena nadawcza / odbiorcza Pasywna / aktywna
Złącze wejściowe (Nadajnik) Gniazdo BNC / Wtyk BNC + DC
Złącze wyjściowe (Odbiornik) Gniazdo BNC / Śrubowe (skrętka UTP)
Sterowanie OSD kamer / PTZ Brak
Przesyłanie Audio Brak
Modulacja FM
Zasilanie 9~12VDC
Pobór prądu 300mA nadajnik / 160mA odbiornik
Ochrona przeciwprzepięciowa Video
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3
8V (po zadziałaniu MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp
100A (2kA po zadziałaniu MOSFET)
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa
Prąd znamionowy IN
100mA / linię
Ochrona przeciwprzepięciowa zasilania
Napięcie znamionowe DC (linia-linia) UN 12V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 16V DC
Poziom ochrony UP C3 30V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 250A
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 5kA
Właściwości mechaniczne
Zastosowanie Wewnątrz / Zewnątrz
Sposób montażu Ściana,  słup/wysięgnik
Szczelność obudowy IP66
Temperatura pracy -30ºC do 60ºC
Wymiary 100 x 182 x 45 mm - tylko obudowa
