AWZ575 - LB4/1.0A/PTC moduł bezpiecznikowy - Pulsar

AWZ575 LB4/1.0A/PTC moduł bezpiecznikowy - Pulsar

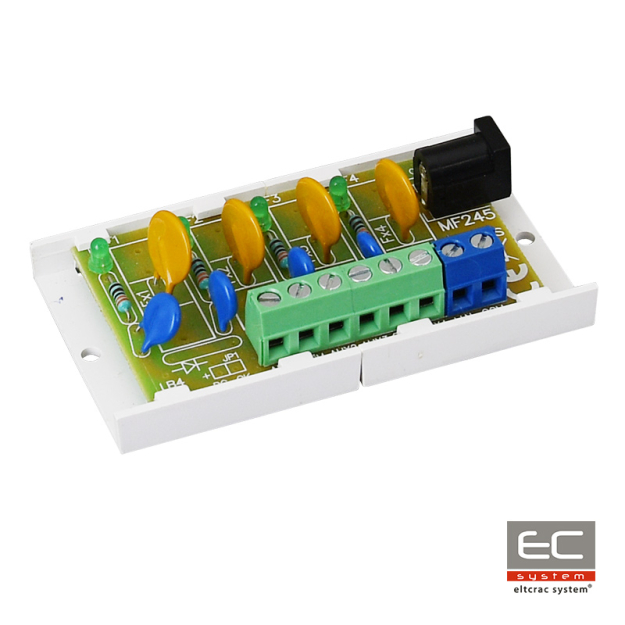

Moduł bezpiecznikowy przeznaczony do rozdziału zasilania w systemach alarmowych niskonapięciowych wymagających napięcia z zakresu: 10V÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz cztery niezależnie zabezpieczone bezpiecznikami polimerowymi PTC 1A wyjścia zasilania AUX1÷AUX4. Zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

Parametry techniczne:

• Napięcie zasilania: 10V÷ 30V DC
• Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
• Pobór prądu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Ilość wejść zasilania: 2 gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 4 (zaciski AUX)
• Zabezpieczenia:
• - przeciwzwarciowe SCP - 4 x 1A PTC
• - przeciążeniowe OLP - 4 x 1A PTC
• - przepięciowe - warystory
• Sygnalizacja optyczna: Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
• Bezpieczniki: F1 ÷ F4: 4 x 1A PTC
• Warunki pracy: II klasa środowiskowa, -10°C ÷50°C
• Wymiary: L=80, W=43, H=21 (+/-2mm)
• Mocowanie: Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory 3mm)
• Złącza:
• - wyjścia zasilania - złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
• - wejścia zasilania - gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
• Waga netto/brutto: 0,03kg / 0,05kg
• Deklaracje, gwarancja: CE, 2 lata od daty produkcji




Specyfikacja techniczna:
