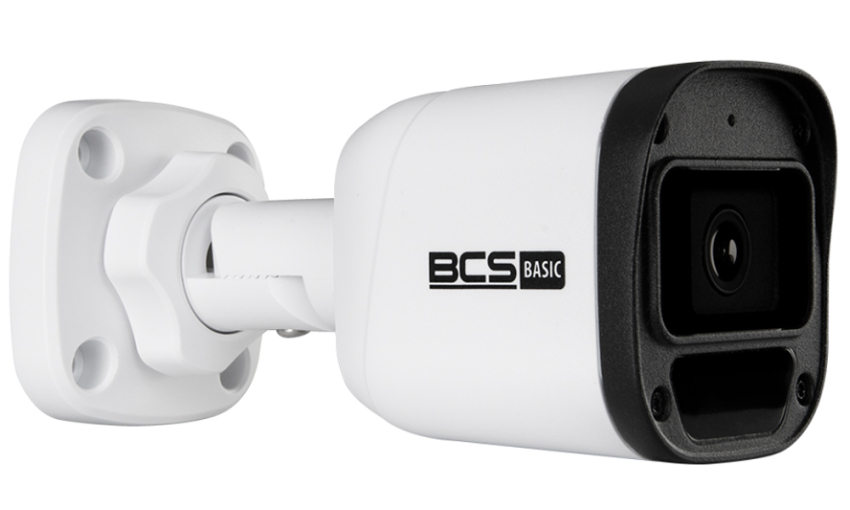

BCS-B-TIP12FR3(2.0) - Kamera tubowa IP, 2Mpx, 2.8mm, IR30m, Mikrofon - BCS Basic

Kamera tubowa BCS-B-TIP12FR3(2.0) - BCS Basic

BCS-B-TIP12FR3(2.0) to model działający w systemie IP z obiektywem stałoogniskowym 2.8 mm. Kamera posiada przetwornik 1/2.8" Progressive Scan CMOS, który pracuje w rozdzielczości 1920 x 1080px. Kompresja danych kamery działa w standardzie H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcja DWDR poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR z zasięgiem działania do 30m. Obudowa kamery stworzona została w standardzie IP67. Kamera zasilana jest napięciem 12V DC lub poprzez PoE.

Parametry techniczne:

• Przetwornik: 1/2.8" PS CMOS
• Rozdzielczość: 2Mpx (1920x1080)
• Obiektyw: 2.8 mm
• Kąt widzenia: 107°
• Oświetlacz IR: 30m
• Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcje obrazu: DWDR, 3D NR, BLC, HLC, AGC, AWB, DORI
• Detekcja ruchu: Tak
• Wbudowany mikrofon: Tak
• Konfiguracja i obsługa zdalna: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobile App(iOS, android)
• Klasa szczelności: IP67
• Temperatura pracy: -30°C to +60°C
• Zasilanie: 12V DC, PoE
• Pobór mocy: < 3,5 W
• Wymiary: 144 x 60 x 65mm
• Waga: 0,19 kg

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.8 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają kamerze na uzyskanie szerokiego kąta obserwacji do ok. 107° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa BCS-B-TIP12FR3(2.0) wykorzystuje dwie metody zasilania - klasycznie przez gniazdo 12VDC lub bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasilanie i transmisja obrazu w technologii PoE

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Basic wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS(Basic) - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Basic jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze BCS-B-TIP15FR3(2.0) można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.
