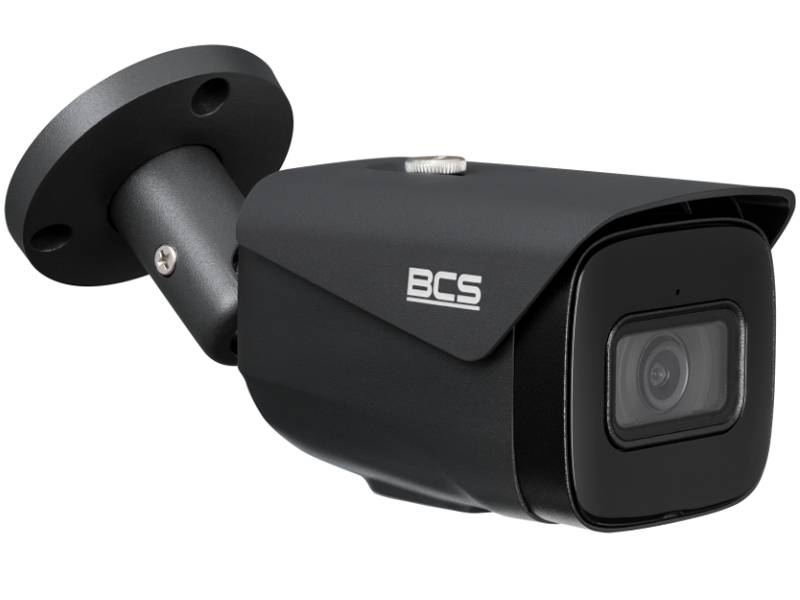

BCS-L-TIP25FSR5-Ai1-G - Kamera tubowa IP 5Mpx, 2.8mm, IR50m, Ai - BCS Line

Kamera tubowa IP BCS-L-TIP25FSR5-Ai1-G - BCS Line

Model BCS-L-TIP25FSR5-Ai1-G jest kamerą działającą w systemie IP z obiektywem stałoogniskowym 2.8mm. Kamera posiada przetwornik 1/2.7” CMOS, który pracuje w rozdzielczości 2960×1668(5Mpx). Kompresja danych urządzenia działa w standardzie H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcja WDR 120dB poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany oświetlacz IR z zasięgiem działania do 50m.

Obudowa kamery stworzona została w standardzie IP67 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed wnikaniem wody. Kamera zasilana jest napięciem 12V DC lub poprzez PoE (802.3af).

Parametry techniczne:

• Przetwornik 1/2.7" CMOS
• Rozdzielczość: 2960×1668(5Mpx)
• Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
• Obiektyw stałoogniskowy: 2.8mm
• Oświetlacz IR: do 50m
• Funkcje obrazu: AGC, AES, AWB, BLC, HLC, WDR 120dB, 3D DNR
• Funkcje Ai : rozpoznawanie obiektów, ochrona perymetryczna
• Wejście wyjście audio: 1/1
• Wejście / Wyjście alarmowe: 1/1
• Wbudowany mikrofon: Tak
• Funkcje inteligentne: ochrona perymetryczna, rozpoznawanie obiektów
• Obsługa: Obsługa: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobile App(iOS, android)
• Gniazdo kart pamięci microSD: do 256GB
• Obudowa zewnętrzna metalowa IP67
• Temperatura pracy: -40°C ~ +60°C
• Zasilanie: DC 12V lub PoE
• Wymiary: 192.7×70.5×66.4mm
• Waga: 0.59 kg

Szeroki kąt nagrywania

Obiektyw 2.8mm

Zastosowany w kamerze BCS przetwornik CMOS w rozmiarze 1/2.7" cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 111°. Taka budowa optyki kamery sprawia, iż prezentowany model nadaje się idealnie do realizowania podglądu ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 2960 x 1668p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa BCS-L-TIP25FSR5-Ai1-G, tak jak większość nowoczesnych kamer IP, wykorzystuje dwa sposoby zasilania - klasycznie przez gniazdo 12V DC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez switch lub injector PoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasada działania zasilania PoE

Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 5 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-L-TIP25FSR5-Ai1-G można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.

Specyfikacja techniczna:
