Wszystkie instalacje narażone są na pojawienie się przepięć i wyładowań atmosferycznych na różnym poziomie. Zależy to od miejsca zainstalowania poszczególnych urządzeń, sposobu prowadzenia przewodów oraz rodzaju materiałów, wykorzystanych w budynków. Nie wszędzie muszą być stosowane zabezpieczenia o najwyższych parametrach, aby uwzględnić różne poziomy zagrożenia, stworzyliśmy 3 grupy urządzeń ochronnych o różnej efektywności. Pozwala to na elastyczny i indywidualny dobór naszych produktów do poszczególnych punktów instalacji, przy zachowaniu takich samych gabarytów i wyglądu.

ECONOMICAL to wykaz ekonomicznych rozwiązań, mających na celu ochronę urządzeń, zainstalowanych wyłącznie wewnątrz budynku. Gwarantuje prawidłową ochronę przed gwałtownym wzrostem napięcia na poszczególnych parach skrętki UTP, którego źródtem jest silny impuls pola elektromagnetycznego, towarzyszącego wyładowaniom. Chroni także przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych.

Grupa ta występuje wyłącznie w zabezpieczeniach systemów LAN. Oznaczenie ECO w zabezpieczeniach Video oznacza brak zabezpieczeń.

Seria ECO preferowana jest do instalacji CCTV, w których urządzenia końcowe (kamery rejestratory switche), znajdują się wewnątrz budynku. Aby zabezpieczyć kamery zewnętrzne, zamontowane na słupach lub dachach, należy użyć panela z serii PRO lub Extreme.

Ochrona opiera się na dławieniu gwałtownych impulsów elektrostatycznych małej mocy, powstających względem ziemi (skrowniki jonizujące) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP w trakcie wyładowań.
Impulsy te, mają szkodliwe działanie na wzmacniacze interfejsów sieci Ethernet, pomimo korzystania z izolacji galwanicznej używanej na warstwie sprzętowej.

PROFESSIONAL to rozwiązania o zwiększonej skuteczności ochronnej i odprowadzeniem ładunków o dużej wartości bezpośrednio do ziemi. Wbudowane 2 stopnie z odsprzęgającą linią opóźniającą w postaci rezystorów podwyższonej mocy, pozwalają na eliminację przepięć elektrostatycznych oraz bezpośrednich przeplywów dużych prądów udarowych. Seria PRO to podstawowe zabezpieczenie, dla urządzeń montowanych na zewnątrz budynków, takie jak kamery przemystowe lP lub transmitery sieci bezprzewodowych. Starannie zaprojektowane obwody oraz komponenty o niskiej pojemności, mają znikomy wptyw na przesytany sygnał.

Rozwiązanie w serii PRO

Rozwiązanie to występuje w zabezpieczeniach do systemów LAN oraz CCTV wysokiej rozdzielczości (AHD, HD-CVI i HD-TVI).

Zabezpieczenia z oznaczeniem PoE, posiadają dodatkową ochronę pomiędzy wydzielonymi parami, które są używane do zasilania urządzeń końcowych (48V PoE).

EXTREME to rozwiązania wykorzystujące najnowocześniejszą technologię w zakresie ochrony przepięciowej. Oprócz typowych komponentów zastosowanych w serii PRO, posiadają dodatkowy stopien ochronny w postaci superszybkich bezpieczników MOSFET z automatycznym resetem. To innowacyjne rozwiązanie, bardzo skutecznie chroni przed nagłymi impulsami prądowymi, które powstają podczas wyładowań i różnic potencjatów. Bezpiecznik MOSFET automatycznie wykrywa wzrost pradą i odcina obwód chroniony w czasie 1 μs. Po zdławieniu przepięcia przez elementy ochronne, potaczenie jest natychmiast przywracane. Seria Extreme zalecana jest dla urządzeń końcowych, szczególnie narażonych na wyładowania, na przykład: Kamery, mosty radiowe, montowane na masztach i dachach budynków. Ultra-niska pojemność obwodu (ok. 3pF) prawie nie wpływa na sygnały bardzo wysokiej częstotliwości.

Rozwiązanie to występuje w zabezpieczeniach do systemów LAN oraz CCTV wysokiej rozdzielczości (AHD, HD-CVI i HD-TV).

Zabezpieczenia z oznaczeniem PoE, posiadają dodatkową ochronę pomiędzy wydzielonymi parami, które są używane do zasilania urządzen końcowych (48v PoE).

Różnice pomiędzy serią PRO i EXTREME
Typowe zabezpieczenie serii Pro, posiada elementy odsprzęgające w postaci specjalnych rezystorów, które pomimo małych rozmiarów przenoszą dużą moc przed długi czas. Nagrzewanie się przez przepływający prąd powoduje zwiększanie się rezystancji, co zapewnia elektryczne odsprzęganie pomiędzy poszczególnymi stopniami ochrony. Jest to konieczne, aby zapewnić odpowiednią kolejność zadziałania dla ochronników małej oraz dużej mocy. Zarówno rezystory jak i termistory PTC posiadają bardzo dużą bezwładność czasową, co niesie za sobą ryzyko powstania impulsów po wtórnej stronie transformatora warstwy fizycznej i uszkodzenie kontrolerów Ethernet. Spowodowane jest to nagłym impulsem prądowym, który występuje podczas wyrównywania się wysokich potencjałów pomiędzy poszczególnymi urządzeniami. Ryzyko takie powstaje, gdy urządzenia końcowe (kamery IP) zainstalowane są na wysokich słupach, dachach lub uziemionych konstrukcjach metalowych.

Aby uniknąć uszkodzenia bezpieczników elektronicznych, konieczne jest podłączenie przewodu uziemiającego do istniejącego uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej.  Niezalecane jest podłączenie urządzenia do instalacji odgromowej budynku.

Uproszczony schemat blokowy podłączenia przewodu uziemiającego

Przykład zbezpieczeń sieci LAN

Przykład zabezpieczenia jednego połączenia LAN

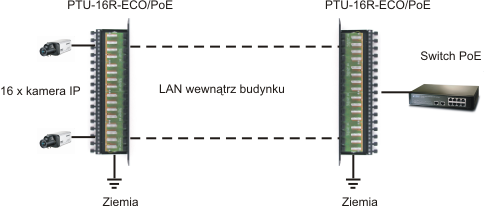

Przykład zabezpieczenia 16-punktowej sieci LAN

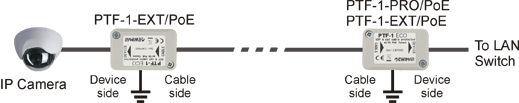

Przykład podłączenia z zabezpieczeniami 1-kanałowymi

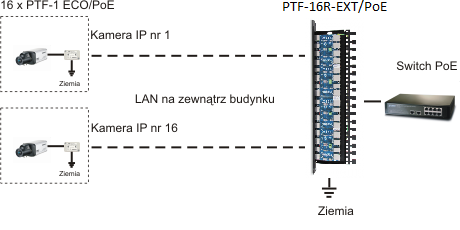

Przykład podłączenia, przy wykorzystaniu dwóch paneli Rack

Ważnym faktem jest, iż wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.
