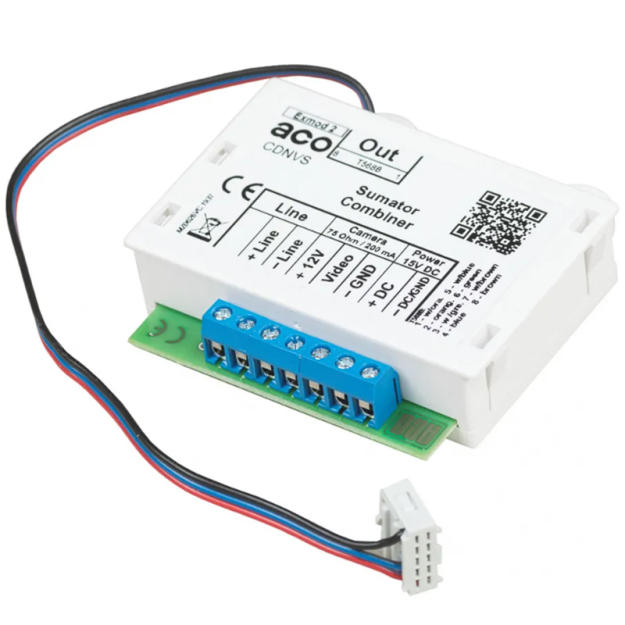

CDNVS - Sumator video - ACO

CDNVS marki ACO to sumator który rozpoczyna magistralę cyfrowego systemu wideo. Służy do podłączenia modułu kamery, panelu oraz zasilacza. Stosowany przy centralach CDNP i Inspiro typu Master oraz Familio P z zewnętrzną kamerą. W wybranych kompatybilnych modelach urządzeń możliwy jest montaż sumatora bezpośrednio w ramce lub puszce. Istnieje możliwość oddalenia sumatora od panelu poprzez zastosowanie modułu ARK-RS.

Parametry techniczne:

• Wykonanie: Obudowa z tworzywa ABS
• Typ instalacji Cyfrowy: skrętka cat. 5e lub 6
• Zasilanie: 15VDC / 35 mA
• Wyjścia: 1 x gniazdo RJ45 (wyjście magistrali wideo), 1 x złącze EXTMOD (podłączenie centrali/panelu)
• Wejścia: Złącza śrubowe ARK– podłączenie linii audio z centrali/panelu
  – podłączenie kamery wbudowanej w panel lub modułu CDNVK (75Ω/1Vp-p,zasilanie 12V)
  – podłączenie zasilania
• Cechy: zamienia sygnał analogowy PAL z kamery na sygnał różnicowy
  – stosowany w centralach serii CDNP z modułem CDNVK – rozpoczyna magistralę systemu wideo
  – stosowany w panelach Inspiro
  – stosowany w panelach Familio P z zewnętrzną kamerą
  – wprowadza do magistrali systemu: zasilanie, różnicowy sygnał wideo oraz linięaudio
• Pobór mocy w trybie czuwania: ~0,5W
• Wymiary: 70,5x71x19,5mm
