GRAPHITE - Cyfrowa pasywna czujka podczerwieni - SATEL

Kod:
06482
Kod producenta:
5905033335325
Cena netto:
Cena brutto:
81,00 zł 99,63 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Satel
Rodzaj czujnika:
PIR - Pasywna podczerwieni

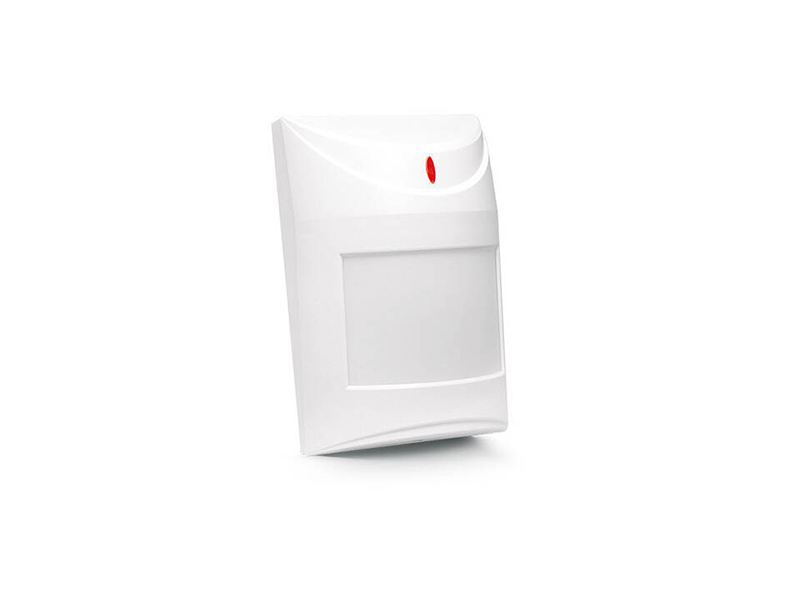

GRAPHITE - Cyfrowa pasywna czujka podczerwieni - SATEL




GRAPHITE jest cyfrową pasywną czujką podczerwieni, która wykrywa ruch w kontrolowanym obszarze. Duży zasięg pola detekcji (ponad 100 m2) osiągnięto dzięki opatentowanej geometrii soczewek Fresnela. Do efektywnej ochrony potrzeba więc mniej czujek, montaż jest łatwy, a koszty inwestycji niskie.

Działanie czujki bazuje na cyfrowym algorytmie detekcji ruchu. Cyfrowa kompensacja temperatury gwarantuje efektywność detekcji dzięki dostrojeniu czułości do temperatury w obiekcie. Czułość wykrywania jest płynnie regulowana, dzięki temu cechy działania urządzenia można starannie dostosować do rozmiaru obiektu i panujących w nim warunków.

Dodatkową funkcją jest bezprzewodowe załączanie/wyłączanie diody LED (bez otwierania obudowy czujki), sygnalizującej naruszenie. W efekcie diodę można uruchomić np. w czasie testów systemu alarmowego, a dezaktywować w trybie normalnej pracy dla zapewnienia dyskrecji czujki.

Opcja informowania pamięci alarmu pozwala na zweryfikowanie, która z czujek zainicjowała alarmowanie, bez konieczności śledzenia stanu centrali. Bezpieczeństwo pracy czujki gwarantuje nadzór toru sygnałowego i napięcia zasilania oraz zabezpieczenie antysabotażowe.

Dostępny jest również inny model czujki: GRAPHITE Pet



Cechy:

  • Podwójny pyroelement
  • Cyfrowy algorytm detekcji nowej generacji
  • Precyzyjna soczewka Fresnela
  • Zdalnie uruchamiany tryb testowy
  • Pamięć alarmu
  • Wbudowane rezystory parametryczne



Dane techniczne:

  • Napięcie zasilania (±15%): 12V DC
  • Wykrywalna prędkość ruchu: 0,3…3 m/s
  • Zakres temperatur pracy: -30°C ~ +55 °C
  • Zalecana wysokość montażu: 2,4 m
  • Pobór prądu w stanie gotowości: 14 mA
  • Maksymalny pobór prądu: 14 mA
  • Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16V DC
  • Maksymalna wilgotność: 93±3%
  • Klasa środowiskowa wg EN50130-5: II
  • Czas sygnalizacji naruszenia: 2 s
  • Spełniane normy: EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
  • Klasa zabezpieczenia wg EN50131-2-2: Grade 2
  • Rezystory parametryczne: 2 x 1,1 k
  • Czas rozruchu: 30 s
  • Wymiary:63 x 96 x 49 mm
  • Masa: 94 g



Rys. 1 Zasięg działania czujki GRAPHITE

Redukcja fałszywych alarmów

Podwójny pyroelement + algorytm detekcji

Czujka Satel Graphite została wyposażona w dwa niezależne detektory podczerwieni (piroelementy), pozwalające na znaczną redukcję liczby fałszywych alarmów - skutecznie wywołanie alarmu w systemie jest realizowane dopiero w momencie naruszenia pola detekcji na obu detektorach.
Dodatkową funkcją, poprawiającą skuteczność pracy czujki jest cyfrowy algorytm nowej generacji, umożliwiający czujce automatyczne dostosowanie czułości do warunków, panujących w danej przestrzeni.




Precyzja detekcji

Soczewka Fresnela

Poprzez zastosowanie w modelu Graphite tzw. soczewki Fresnela, jako elementu skupiającego promieniowanie na piroelemencie, czujka precyzyjnie reaguje na zmiany, zachodzące w polu jej detekcji.

Soczekwa Fresnela w czujce Graphite Satel
Rys. 1 Soczewka Fresnela (a) oraz tradycyjna (b)


Zalecenia odnośnie montażu czujki Graphite:

  • Satel Graphite jest czujką wewnętrzną - nie nadaje się do użytku zewnętrznego
  • Optymalna wysokość instalacji dla tego modelu wynosi ~2.4 m
  • Zaleca się unikanie montażu urządzenia w okolicach źródeł ciepła, takich jak grzejniki czy piece
  • Pole detekcji czujki Graphite nie powinno obejmować okien zewnętrznych


Specyfikacja techniczna:



GRAPHITE
Ogólne
Wykrywalna prędkość ruchu 0,3…3 m/s
Wymiary obudowy 62 x 96 x 48 mm
Zakres temperatur pracy -30…+55 °C
Zalecana wysokość montażu 2,4 m
Znamionowe napięcie zasilania (±15%) 12 VDC
Czas rozruchu 30 s
Masa
94 g
Klasa środowiskowa
II





Specyfikacja techniczna: GRAPHITE

GRAPHITE
Ogólne
Wykrywalna prędkość ruchu 0,3…3 m/s
Wymiary obudowy 62 x 96 x 48 mm
Zakres temperatur pracy -30…+55 °C
Zalecana wysokość montażu 2,4 m
Znamionowe napięcie zasilania (±15%) 12 VDC
Czas rozruchu 30 s
Masa
94 g
Klasa środowiskowa
II
62
