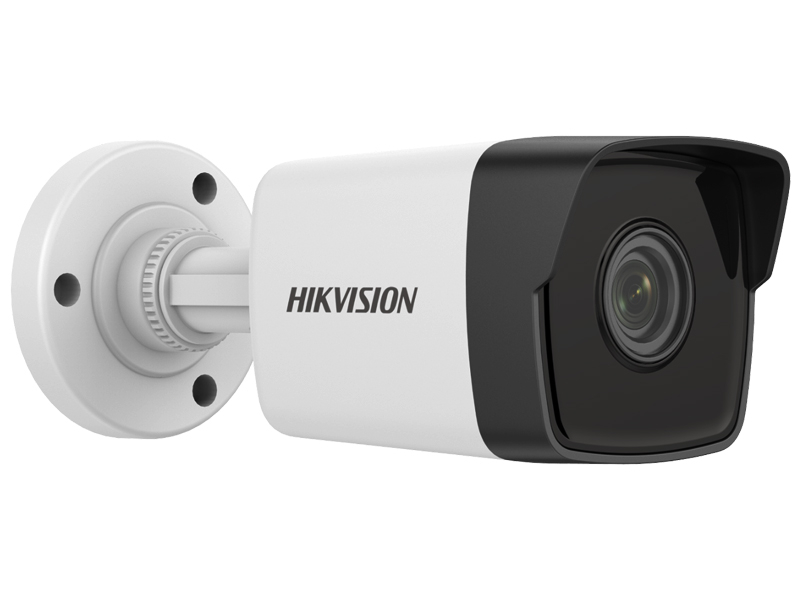

Kamera IP DS-2CD1021-I - Hikvision

Sieciowa kamera DS-2CD1021-I jest ekonomicznym modelem marki Hikvision z serii Easy IP Lite, wyróżniającym się przede wszystkim niezwykle atrakcyjną ceną przy zachowaniu szerokiej funkcjonalności. Kamera dedykowana jest do wszelkiego rodzaju instalacji monitoringu - dzięki uniwersalności zastosowania sprawdzi się w niemal każdym systemie jako urządzenie wspierające bardziej zaawansowane kamery.

Dzięki zastosowaniu standardowego 2-megapixelowego przetwornika 1/2.8" PS CMOS kamera dostarcza wysokiej jakości obraz z pełną dobrą szczegółów oraz naturalnym odwzorowaniem barw.

Kamera wykorzystuje kompresję obrazu w standardzie H.264.

Parametry techniczne:

• Przetwornik: 1/2.8" CMOS Progressive Scan
• Rozdzielczość maks: 1920x1080 (2 Mpx) @25kl/s
• Obiektyw stały: 2.8 mm
• Kąt nagrywania: ~100^o
• Czułość: 0,01 Lux (0 Lux z wł. IR)
• Tryb automatyczny dzień/noc: Tak
• Oświetlacz podczerwieni: IR30m BlackGlass
• Mechaniczny filtr podczerwieni (ICR): Tak
• Standard kompresji: H.264+/H.264
• Funkcje obrazu: 3D-DNR, DWDR, AGC, BLC ROI
• Klasa szczelności obudowy: IP67
• Temperatura pracy: -30...60 ^oC
• Zasilanie: 12 VDC, PoE 802.3af
• Pobór mocy: max. 5 W
• Wymiary: 69.1 mm ×66 mm × 172.7 mm
• Waga: 0.3 kg

Rys.1 Wymiary kamery DS-2CD1021-I

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.8 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 100° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hiwatch jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD1021-I może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys.4 Schemat zasilania PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Specyfikacja techniczna:
