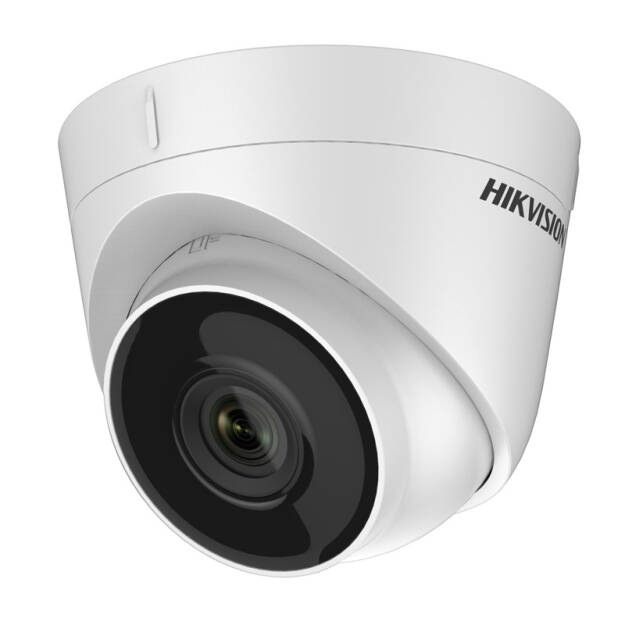

DS-2CD1343G0-I - Kamera kopułkowa IP, 4Mpx, 2.8mm, IR30m - HIKVISION

Kod:
21452
Kod producenta:
6954273673093
Producent:
Hikvision
Rozdzielczość:
4 Mpx
Obiektyw:
2.8mm
Standard transmisji:
IP
Kompresja obrazu:
H.265+/ H.265/ H.264+/ H.264/ MJPEG
Oświetlacz IR:
30m
Zasilanie:
12V DC, PoE

Kamera kopułkowa IP DS-2CD1343G0-I - HIKVISION




Model ten jest kamerą działającą w systemie IP z obiektywem stałooogniskowym 2.8 mm. Posiada przetwornik 1/3” 4Mpix, który pracuje w rozdzielczości 2560x1440px. Kompresja danych urządzenia działa w standardzie H.265+ lub H.264+. Funkcja DWDR poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 30m. Obudowa kamery stworzona została w standardzie IP67. Kamera zasilana jest napięciem 12V DC lub poprzez PoE (802.3af).



Parametry techniczne:

  • Przetwornik obrazu: 1/3''  progressive scan CMOS
  • Rozdzielczość: 4Mpx
  • Obiektyw: 2.8mm
  • Wybrane funkcje:  BLC, D-WDR, 3D-DNR, HLC, ROI
  • Kompresja wideo: H.265, H.265+
  • Oświetlacz IR: 50m
  • Klasa szczelności: IP67
  • Wymiary: Ø 110 mm × 93.2 mm
  • Zasilanie: 12V DC, PoE



Rys. 1 Wymiary kamery DS-2CD1343G0-I






Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 100° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.



Różnice między obiektywami przy przetworniku 1/2.8

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")






Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.



Oświetlacz w technologii EXIRRys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)






Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD1343G0-I może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

  • skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
  • brak konieczności instalowania dodatkowych zasilaczy
  • możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)



Zasilenie kamery poprzez PoE






Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

  • program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
  • przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
  • aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).



Zdalna obsługa przez Hik-Connect oraz iVMS-4200






Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265 HVEC

Ważne: tryb kompresji w kamerze DS-2CD1343G0-I można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.






Specyfikacja techniczna:



DS-2CD1343G0-I
Kamera
Przetwornik 1/3" CMOS Progressive Scan
Standard transmisji IP
Rozdzielczość maks. 4Mpx @2688 x 1520
Czułość 0.01 Lux (kolor, AGC ON), 0 Lux przy IR
Czas otwarcia migawki 1/3 s to 1/100,000 s
Tryb slow shutter wspierany
Auto-Iris N/A
Focus N/A
Obiektyw 2.8 mm (opcjonalnie 4/6mm)
Kąt nagrywania (horyzontalnie) horyzontalnie FOV 100°, pionowo FOV 55°, przekątna FOV 117°
Zakres regulacji głowicy Pan: 0° do 360°, Tilt: 0° do 75°
Oświetlacz IR
Zasięg IR do 30m
Długość fali IR 850 nm
Kompresja obrazu
Kompresja wideo
  • Strumień główny: H.265+/ H.265/ H.264+/H.264
  • Strumień pomocniczy: H.265/H.264/MJPEG
H.264  Profil Bazowy/ Profil Główny/ Profil Wysoki
H.264+ Strumień główny
H.265  Profil główny
H.265+ Strumień główny
Bitrate wideo 32 Kbps to 8 Mbps
Funkcje smart
ROI 1 stały region dla dwóch strumieni
Obraz
Strumień główny - maks. ilość klatek
  • 50Hz: 20fps (2560 × 1440), 25fps (2304 × 1296, 1920 × 1080, 1280 × 720)
  • 60Hz: 20fps (2560 × 1440), 30fps (2304 × 1296, 1920 × 1080, 1280 × 720)
Strumień pomocniczy - maks. ilość klatek
  • 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
  • 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
Funkcje obrazu BLC, 3D-DNR, True-WDR
Ustawienia obrazu Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli
Tryb dzień/noc przełączanie automatyczne / manualne
Sieć
Interfejs sieciowy 1x RJ45 Ethernet 10/100 Mbps self-adaptive
Protokoły sieciowe TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF
Wybrane funkcje Anti-flicker, heartbeat, lustro, ochrona hasła, maska prywatności, znak wodny
Jednoczesny podgląd do 6 kanałów
Wywołanie alarmu Detekcja ruchu, sabotaż wideo, nieuprawnione logowanie
Ilość użytkowników / hostów
  • do 32 użytkowników
  • 3 poziomy uprawnień: Administrator, Operator, Użytkownik
Oprogramowanie klienckie iVMS-4200 (lite), Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+
Ogólne
Zasilanie
  • 12 VDC
  • PoE (802.3af, klasa 3)
Pobór mocy
  • 12 VDC, 0.4A, Maks: 5W
    PoE: (802.3af, 36V do 57V), 0.2A do 0.13A, Maks: 7W
Materiał metal + poliwęglan
Klasa szczelności IP67
Klasa odporności mechanicznej TVS 2000V
Temp. pracy / Dopuszczalna wilgotność
  • -30 °C do 50 °C
  • <95% (bez kondensacji)
Wymiary  Ø 110 mm × 93.2 mm
Waga 350g
Gwarancja 36 miesięcy



Specyfikacja techniczna: DS-2CD1343G0-I

DS-2CD1343G0-I
Kamera
Przetwornik 1/3" CMOS Progressive Scan
Standard transmisji IP
Rozdzielczość maks. 4Mpx @2688 x 1520
Czułość 0.01 Lux (kolor, AGC ON), 0 Lux przy IR
Czas otwarcia migawki 1/3 s to 1/100,000 s
Tryb slow shutter wspierany
Auto-Iris N/A
Focus N/A
Obiektyw 2.8 mm (opcjonalnie 4/6mm)
Kąt nagrywania (horyzontalnie) horyzontalnie FOV 100°, pionowo FOV 55°, przekątna FOV 117°
Zakres regulacji głowicy Pan: 0° do 360°, Tilt: 0° do 75°
Oświetlacz IR
Zasięg IR do 30m
Długość fali IR 850 nm
Kompresja obrazu
Kompresja wideo
  • Strumień główny: H.265+/ H.265/ H.264+/H.264
  • Strumień pomocniczy: H.265/H.264/MJPEG
H.264  Profil Bazowy/ Profil Główny/ Profil Wysoki
H.264+ Strumień główny
H.265  Profil główny
H.265+ Strumień główny
Bitrate wideo 32 Kbps to 8 Mbps
Funkcje smart
ROI 1 stały region dla dwóch strumieni
Obraz
Strumień główny - maks. ilość klatek
  • 50Hz: 20fps (2560 × 1440), 25fps (2304 × 1296, 1920 × 1080, 1280 × 720)
  • 60Hz: 20fps (2560 × 1440), 30fps (2304 × 1296, 1920 × 1080, 1280 × 720)
Strumień pomocniczy - maks. ilość klatek
  • 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
  • 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
Funkcje obrazu BLC, 3D-DNR, True-WDR
Ustawienia obrazu Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli
Tryb dzień/noc przełączanie automatyczne / manualne
Sieć
Interfejs sieciowy 1x RJ45 Ethernet 10/100 Mbps self-adaptive
Protokoły sieciowe TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF
Wybrane funkcje Anti-flicker, heartbeat, lustro, ochrona hasła, maska prywatności, znak wodny
Jednoczesny podgląd do 6 kanałów
Wywołanie alarmu Detekcja ruchu, sabotaż wideo, nieuprawnione logowanie
Ilość użytkowników / hostów
  • do 32 użytkowników
  • 3 poziomy uprawnień: Administrator, Operator, Użytkownik
Oprogramowanie klienckie iVMS-4200 (lite), Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+
Ogólne
Zasilanie
  • 12 VDC
  • PoE (802.3af, klasa 3)
Pobór mocy
  • 12 VDC, 0.4A, Maks: 5W
    PoE: (802.3af, 36V do 57V), 0.2A do 0.13A, Maks: 7W
Materiał metal + poliwęglan
Klasa szczelności IP67
Klasa odporności mechanicznej TVS 2000V
Temp. pracy / Dopuszczalna wilgotność
  • -30 °C do 50 °C
  • <95% (bez kondensacji)
Wymiary  Ø 110 mm × 93.2 mm
Waga 350g
Gwarancja 36 miesięcy
