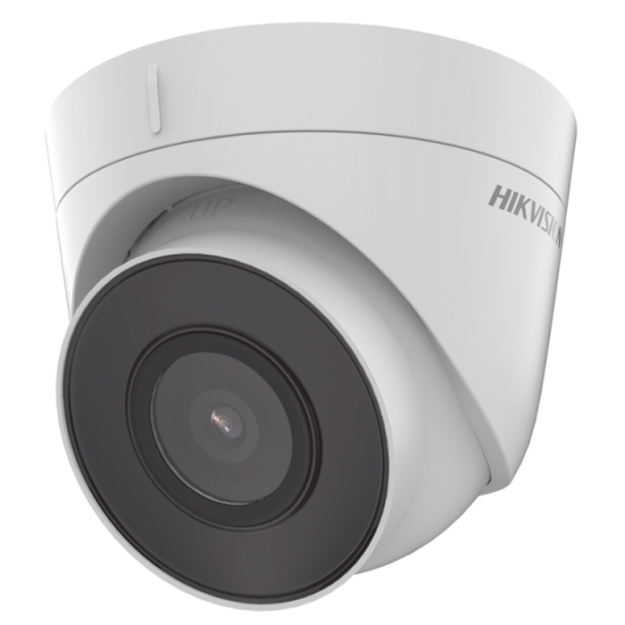

DS-2CD1343G2-I - Kamera kopułkowa IP, 4Mpx, 2.8mm, IR30m, MD2.0 - Hikvision

Kamera kopułkowa IP DS-2CD1343G2-I - Hikvision

Model DS-2CD1343G2-I należy do inteligentnych kamer CCTV, wyposażonych w technologię Motion Detection 2.0, wykorzystywanych w systemach inteligentnego monitoringu wizyjnego. Urządzenie stanowi element innowacyjnej serii kamer sieciowych marki Hikvision, które umożliwiają płynną rejestrację obrazu z miejsc i obiektów objętych całodobowym monitoringiem oraz zapewniają inteligentną analizę (wykrycie ruchu, klasyfikację obiektów człowiek/pojazd). Kamera IP z wydajnym algorytmem kompresji obrazu H.264/H.265 zapewniającym bezproblemowe i bardziej płynne przesyłanie obrazu w maksymalnej rozdzielczości 2560 × 1440 (4MPx). Możliwość zasilania PoE, zgodnie ze standardem 802.3af sprawia, że urządzenie jest jeszcze bardziej uniwersalne i łatwiejsze w instalacji.

Parametry techniczne:

• Przetwornik: 1/3" CMOS Progressive Scan
• Rozdzielczość maks: 2560x1440 (4Mpx)
• Obiektyw stałoognioskowy: 2.8 mm
• Kąt nagrywania: 99^o
• Czułość: Color: 0.01 Lux @ (F2.0, AGC ON), B/W: 0 Lux with IR
• Tryb automatyczny dzień/noc: Tak
• Promiennik IR : zasięg do 30m
• Mechaniczny filtr podczerwieni (ICR): Tak
• Standard kompresji: H.265+/H.265/H.264+/H.264
• Funkcje obrazu: BLC, HLC, 3D-DNR
• Szeroki zakres dynamiki: Tak, WDR 120dB
• Inteligentna analiza obrazu: Motion Detection 2.0(wykrywanie ruchu, klasyfikacja obiektów człowiek/pojazd)
• Klasa szczelności obudowy: IP67
• Temperatura pracy: od -30^oC do 60 ^oC
• Zasilanie: 12 VDC, PoE 802.3af
• Pobór mocy: max. 6,5 W
• Wymiary: Ø 110 mm × 85.3 mm
• Waga: 0.34 kg

Szeroki kąt nagrywania

Obiektyw stałoogniskowy 2.8mm

Wykorzystywany w kamerze DS-2CD1343G2-I przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie bardzo szerokiego kąta obserwacji do ok. 99° w poziomie. Zastosowanie takiego kąta obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu na żywo oraz nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Pełna widoczność w nocy

Oświetlacz SMART EXIR

Kamery z nowej serii Hikvision EasyIP Lite+ posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. W odróżnieniu od standardowych oświetlaczy dostępnych na rynku, promienniki IR w kamerach Hikvision są wykonane w technologii EXIR, uzyskując rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki tego typu doświetlają scenę znacznie bardziej równomiernie niż standardowe odpowiedniki, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni, czyniąc je bardziej dyskretnymi. Użycie tego rodzaju szkła przekłada się również na walory estetyczne kamery.

Rys. 3 Rozkład światła tradycyjny (lewy), rozkład światła w technologii EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD1343G2-I może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 3 Schemat ideowy zasilania PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze
• aplikacja Hik-ProConnect - innowacyjna platforma dedykowana dla instalatorów systemów zabezpieczeń, wspierającą procesy serwisowe oraz umożliwiająca zdalne tworzenie powiązań między wieloma elementami systemów security

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD1343G2-I można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.
