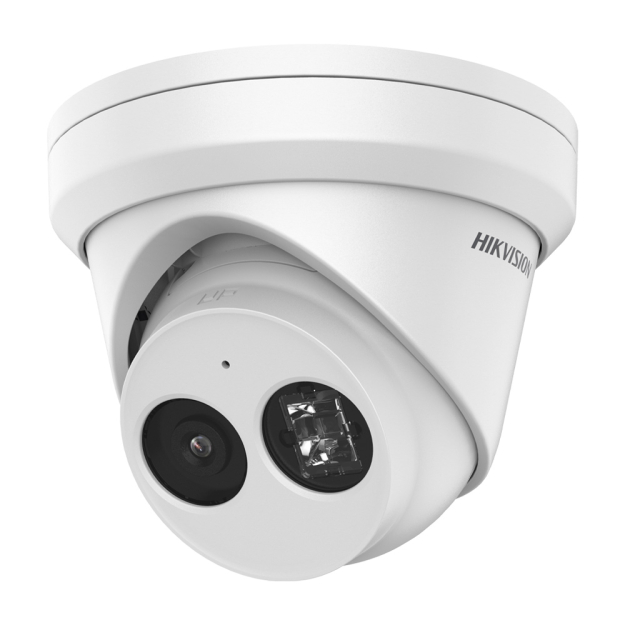

Kamera kopułkowa IP AcuSense DS-2CD3343G2-IU - Hikvision

Model DS-2CD3343G2-IU to projektowa kamera AcuSense z linii trzeciej, dedykowana do pracy ciągłej w inteligentnych systemów monitoringu wizyjnego. Kamera wyposażona jest w wydajny przetwornik CMOS 1/3", cechujący się czułością na poziomie 0,005Lux, generujący obraz o rozdzielczości maksymalnej 2688 × 1520 (4Mpx). Kamera IP wykorzystuje wydajny algorytm kompresji obrazu H.265, zapewniający bezproblemowe i płynne przesyłanie obrazu. Dodatkowo posiada ona wbudowaną funkcję Motion Detection 2.0, pozwalającą na klasyfikację obiektów - poprzez stworzenie tzw. masek aktywności w kamerze można określić, jakiego typu obiekty mają być poddane analizie (pojazdy, sylwetki osób). Urządzenie posiada również wbudowany mikrofon, umożliwiający detekcję zagrożenia poprzez audio.

Parametry techniczne:

• Przetwornik: 1/3" Progressive Scan CMOS
• Rozdzielczość:  2688 × 1520 4Mpx
• Obiektyw: 2.8 mm (~122^o)
• Czułość: 0,005Lux (0 lux z IR)
• Przełącznik dzień/noc: Tak
• Oświetlacz IR: 40 m
• Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Wybrane funkcje obrazu: TrueWDR, 3D-DNR, Detekcja ruchu 2.0
• Wybrane funkcje analityki AcuSense: Przekroczenie linii, wtargnięcie, wejście w obszar, klasyfikacja ludzi i pojazdów, detekcja twarzy
• Slot microSD: Tak, do 256Gb
• Wbudowany mikrofon: Tak
• Obsługa zdalna: Hik-Connect, iVMS-4200, WEB Interface
• Klasa szczelności: IP67
• Max. pobór mocy: 7W
• Temperatura pracy: -30...+60 ^oC
• Wymiary: Ø 127.3 mm × 95.9 mm
• Zasilanie: 12VDC, PoE
• Waga: 600g

Rys. 1 Wymiary kamery DS-2CD3343G2-IU

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze sieciowej DS-2CD3343G2-IU przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o stał ogniskowej 2.8mm pozwalają na uzyskanie bardzo szerokiego kąta obserwacji ok. 122° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera Hikvision nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Inteligenta analiza obrazu

Kamery serii AcuSense

Kamery sieciowe Hikvision z serii AcuSense wykorzystują technologię opartą o sztuczną inteligencję. Zaimplementowana technologia inteligentnej analizy obrazu w kamerach oraz rejestratorach Hikvision z tej serii, pozwala na znaczne zminimalizowanie fałszywych alarmów wywoływanych przez ruch nieistotnych obiektów, na przykład ruch liści, ruch małych zwierząt. Urządzenia sygnowane logiem AcuSense wykorzystują technologię uczenia maszynowego, aby jeszcze lepiej klasyfikować rozpoznawane obiekty. Po skonfigurowaniu kamery jesteśmy w stanie wyzwolić alarm, tylko wtedy, gdy człowiek przekroczy linię lub wejdzie w obszar detekcji. Urządzenia AcuSense posiadają również funkcję szybkiego wyszukiwania. Dzięki zapisanym klatkom wideo każdego obiektu kamera potrafi go kategoryzować, a potem łatwo i szybko odszukać. Wyjątkowe funkcje analizy obrazu jak i wydajność oraz szybkość działania sprawiają, że system AcuSense jest bardzo prosty i efektywny w użytkowaniu.

Funkcje i korzyści łączenia systemów AcuSense

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD3343G2-IU może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 3 Idea zasilania przez PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz HikCentral- dedykowane oprogramowanie klasy VMS do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD3343G2-IU można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
