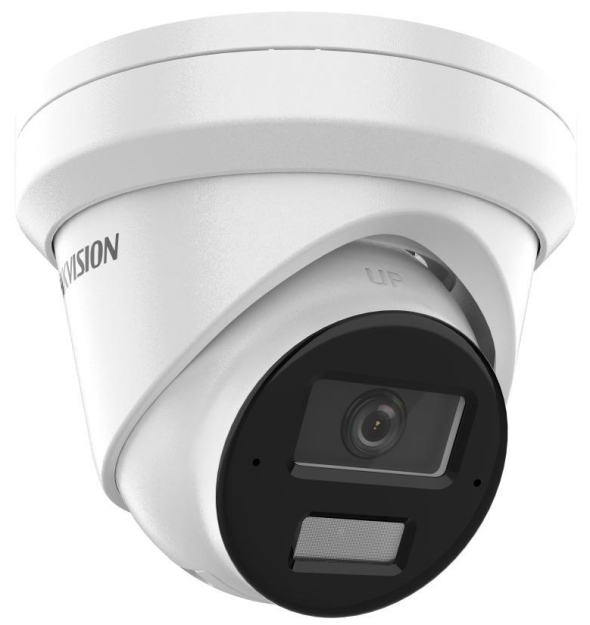

DS-2CD2383G2-LI2U - Kamera kopułkowa IP, 8MPx, 2.8mm, Smart Hybrid Light 30m, Mikrofon - Hikvision

Kamera kopułkowa DS-2CD2383G2-LI2U - Hikvision

Model DS-2CD2383G2-LI2U należy do drugiej generacji inteligentnych kamer Smart Hybrid Light wykorzystywanych w systemach inteligentnego monitoringu. Kamera posiada inteligentną analizę obrazu (wykrycie wtargnięcia, przekroczenia linii, wejścia/wyjścia z obszaru) oraz klasyfikację obiektów (pojazd, człowiek) wspartą dodatkowo o funkcję rozpoznawania twarzy.

Prezentowany model kamery wyposażony został w 8-megapixelowy przetwornik 1/2.8" CMOS PS oraz szerokokątny, stałoogniskowy obiektyw 2.8mm. Urządzenie posiada również wbudowany oświetlacz IR z zasięgiem do 30m i oświetlacz światła białego z zasięgiem działania do 30m. Kamera umożliwia pracę w 3 trybach doświetlenia sceny - tylko IR, tylko światło białe lub tryb Smart - IR. Obudowa kamery wykonana jest z wytrzymałego tworzywa. Dodatkowo obudowa posiada klasę szczelności IP67, dzięki czemu nadaje się idealnie pracy w instalacjach wewnętrznych oraz zewnętrznych.

Parametry techniczne:

• Przetwornik: 1/2.8" Progressive Scan CMOS
• Rozdzielczość:  3840 × 2160(8Mpx)
• Obiektyw: 2.8 mm
• Czułość: F1.6, AGC ON), 0 Lux z oświetleniem)
• Przełącznik dzień/noc: Tak
• Oświetlacz IR: Tak, zasięg do 30 m
• Oświetlacz światła białego: Tak, zasięg do 30 m
• Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Szeroki zakres dynamiki: Tak, WDR 120dB
• Wybrane funkcje obrazu: BLC, HLC, 3D DNR
• Wbudowany slot SD: Tak, karta microSD do 512GB
• Wbudowany mikrofon: Tak
• Wybrane funkcje inteligentne AcuSense: Przekroczenie linii, wtargnięcie, wejście w obszar, klasyfikacja obiektu człowiek/pojazd
• Obsługa zdalna: iVMS-4200, Hik-Connect, Hik-Central
• Klasa szczelności: IP67
• Max. pobór mocy: 8W
• Temperatura pracy: -30 do +60 ^oC
• Wymiary: Ø 127.3 mm × 96.3 m
• Zasilanie: 12VDC, PoE
• Waga: 515g

Rys.1 Wymiary kamery DS-2CD2347G2H-LIU

Trzy tryby doświetlenia sceny

Technologia Smart Hybrid Light

Kamera DS-2CD2383G2-LI2U została wyposażona w technologię podwójnego oświetlacza, określaną jako Smart Hybrid Light. Urządzenia z tą technologią zapewniają trzy różne tryby doświetlenia sceny: tryb podczerwieni, tryb światła białego oraz tryb inteligentny. W trybie inteligentnym kamera DS-2CD2383G2-LI2U utrzymuje oświetlenie w podczerwieni do czasu, aż konkretne zdarzenie na obrazie – na przykład wykrycie ruchu, przekroczenie linii lub inna reguła IVS – wyzwoli aktywację trybu kolorowego, który pozwoli na uchwycenie wszystkich najważniejszych szczegółów. Co więcej, dzięki tej funkcjonalności praca kamery pozostaje dyskretna aż do momentu zaistnienia potencjalnego zdarzenia alarmowego.  Co więcej, wykorzystanie podwójnego światła może nie tylko odstraszyć potencjalnych intruzów, ale także doświetlić drogę dla przyjeżdżających gości, czy też spacerujących osób w godzinach wieczornych.

Rys. 2 Tryby pracy kamery: kolor 24/7, podczerwień IR (obraz czarno-biały) oraz tryb inteligentny.

Inteligenta analiza obrazu

Kamery ColorVu & AcuSense

Kamery Hikvision z drugiej serii ColorVu wykorzystują technologię opartą o sztuczną inteligencję. Zaimplementowana technologia inteligentnej analizy obrazu w kamerach Hikvision z tej serii, pozwala na znaczne zminimalizowanie fałszywych alarmów wywoływanych przez ruch nieistotnych obiektów, na przykład ruch liści, ruch małych zwierząt. Urządzenia sygnowane logiem AcuSense wykorzystują technologię uczenia maszynowego, aby jeszcze lepiej klasyfikować rozpoznawane obiekty. Po skonfigurowaniu kamery jesteśmy w stanie wyzwolić alarm, tylko wtedy, gdy człowiek przekroczy linię lub wejdzie w obszar detekcji. Urządzenia AcuSense posiadają również funkcję szybkiego wyszukiwania. Dzięki zapisanym klatkom wideo każdego obiektu kamera potrafi go kategoryzować, a potem łatwo i szybko odszukać. Zaawansowana analityka w połączeniu z wysokiej jakości kolorowym obrazem 24/7 sprawiają, że kamery ColorVu drugiej generacji to jedno z najbardziej zaawansowanych technologicznie rozwiązań na rynku.

Funkcje i korzyści łączenia systemów AcuSense

Kolorowy obraz w nocy

Kamery IP ColorVu

Seria kamer ColorVu to innowacyjna linia produktów wprowadzona na rynek przez markę Hikvision. Genezą jej powstania była potrzeba zapewnienia kolorowego obrazu nawet w warunkach całkowitego braku światła. Dotychczas standardowe kamery CCTV były w stanie generować wyraźny obraz w nocy tylko przy asyście promienników podczerwieni. Obraz ten, niezależnie od stopnia zaawansowania promiennika IR oraz czułości przetwornika w kamerze, pozostawał w tonacji czerni i bieli, co przekładało się na brak możliwości rozpoznania wielu istotnych szczegółów, takich jak kolory przejeżdżających pojazdów czy kolory odzieży osób na nagraniach.

W przeciwieństwie do klasycznych kamer te z serii ColorVu zamiast oświetlaczy IR posiadają zintegrowane LED-owe oświetlacze światła białego. Co więcej, kamery te wyposażono w ultraczułe przetworniki, absorbujące znacznie więcej światła na matrycy światłoczułej - przekłada się to na znacznie lepsze odwzorowanie kolorów, nawet w warunkach bardzo niskiego oświetlenia sceny.

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD2383G2-LI2U może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 3 Idea zasilania przez PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu, z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD2383G2-LI2U można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.8 cala oraz obiektyw o stał ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji ok. 109° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 4 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")
