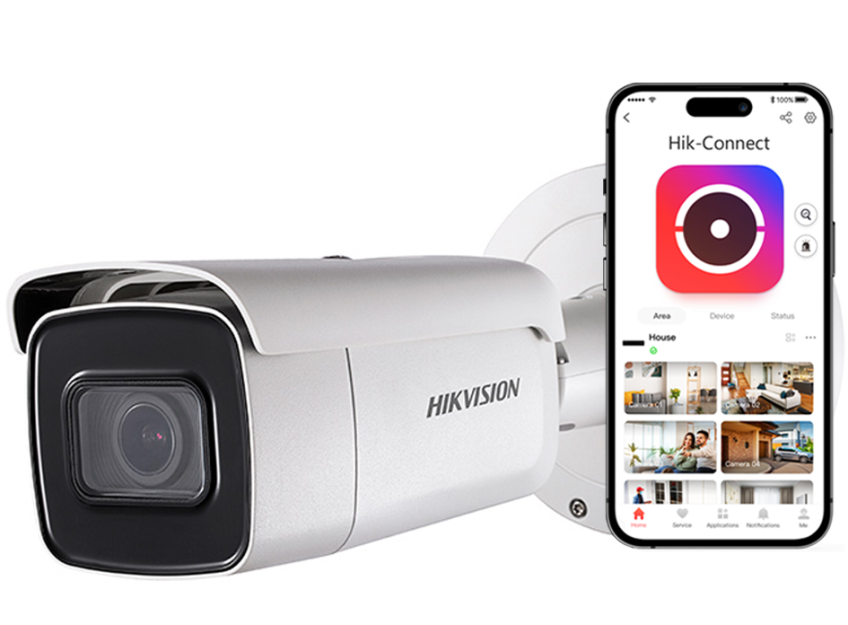

DS-2CD2623G0-IZS - Kamera tubowa IP, 2Mpx, 2.8-12mm M-Zoom, IP67, IK10, PoE - Hikvision

Kamera  IP DS-2CD2623G0-IZS 2Mpx - Hikvision

Model ten jest kamerą działającą w systemie IP z obiektywem zmiennoogniskowym 2.8-12mm motozoom. Posiada przetwornik 1/2.8” 2Mpx, który pracuje w rozdzielczości 1920x1080px. Kompresja danych urządzenia działa w standardzie H.265+ lub H.264+, możliwe jest również zastosowanie standardowej kompresji H.264. w celu zachowania kompatybilności z innymi urządzeniami. Funkcja D-WDR poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 50m. Obudowa kamery stworzona została w standardzie IP67 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalaniem przy zanurzeniu na taką głębokość, aby dolna powierzchnia obudowy znajdowała się 1 m pod powierzchnią wody, a górna nie mniej niż 0,15 m w czasie 30 min. Aby ochronić kamerę przed atakami wandalizmu dodatkowo zamknięto ją we wzmocnionej, wykonanej z trwałego odlewu aluminiowego oraz poliwęglanowego klosza obudowie IK10. Kamera zasilana jest napięciem 12V DC lub poprzez PoE (802.3af, class 3). Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 128GB.

Parametry techniczne:

• Przetwornik obrazu: 1/2.8''  progressive scan CMOS
• Rozdzielczość: 2Mpx
• Obiektyw: 2.8-12mm
• Wybrane funkcje:  BLC, True-WDR, 3D-DNR, HLC, ROI
• Wandaloodporna: Tak
• Kompresja wideo: H.265, H.265+
• Oświetlacz IR: 50m
• Klasa szczelności: IP67
• Wymiary: Φ144,13×332,73 mm
• Zasilanie: 12V DC, PoE

Rys. 1 Wymiary kamery DS-2CD2623G0-IZS

Regulowany kąt nagrywania

4-krotny zoom optyczny

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2,8 cala oraz obiektyw o zmiennej ogniskowej 2.8-12mm pozwala na uzyskanie kąta obserwacji od 110° do 31° w poziomie. Możliwość regulacji kąta sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania zarówno ogółu zdarzeń jak i rejestracji detali na monitorowanym obiekcie.

Modele kamer oznaczonych literą "-Z" posiadają dodatkowy atut w postaci funkcji motozoom'u oraz autofocus'u. Obiektywy urządzeń wyposażonych w te funkcje mogą być w pełni regulowane zdalnie, np. z poziomu rejestratora, programu VMS lub aplikacji mobilnej bez konieczności ingerowania w obudowę kamery. Dzięki trybowi autofocus kamera sama znajduje punkt ostrości, zapewniając czytelny i wyraźny obraz.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Wandaloodporna obudowa

Klasa odporności IK10

Obudowa urządzenia została wykonana z trwałego poliwęglanu o klasie odporności mechanicznej IK10, czyniąc całość konstrukcji odporną na uderzenia o energii do 20J (np. uderzenie młotkiem o wadze 5kg z wysokości 0.4m). Cecha ta jest szczególnie istotna w przypadku montażu kamery w miejscach, w których istnieje ryzyko pojawienia się aktów wandalizmu. Najczęstszymi lokalizacjami, w których kamera znajduje zastosowanie, są przystanki, dworce, przejścia podziemne oraz publiczne obiekty sportowe.

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując rozkład oświetlenia o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD2623G0-IZS wykorzystuje dwie metody zasilania - klasycznie przez gniazdo 12VDC lub bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasilanie i transmisja obrazu w technologii PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD2623G0-IZS można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.

Specyfikacja techniczna:
