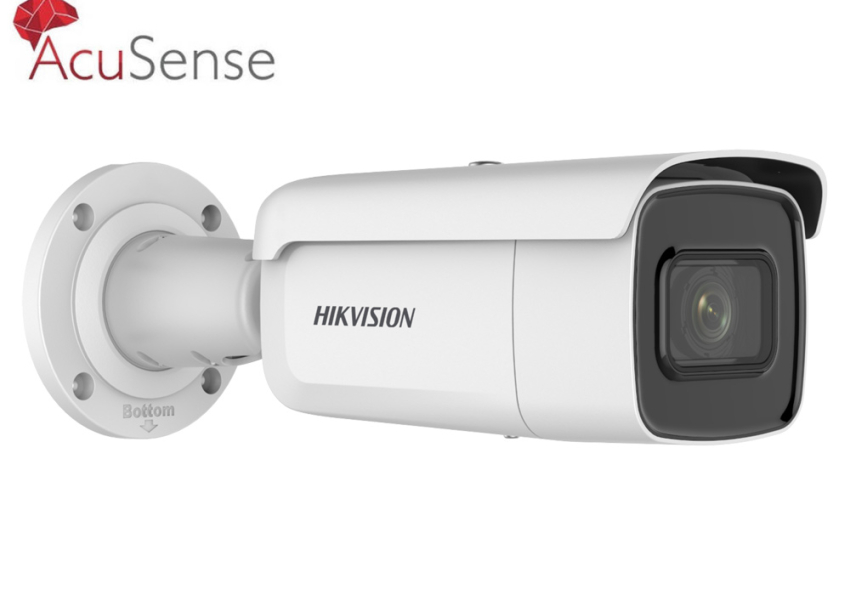

Kamera tubowa DS-2CD2643G2-IZS - Hikvision

Model DS-2CD2643G2-IZS należy do drugiej generacji kamer Hikvision wykorzystywanych w systemach monitoringu. Urządzenie stanowi element innowacyjnej serii kamer sieciowych marki Hikvision, które umożliwiają płynną rejestrację obrazu z miejsc i obiektów objętych całodobowym monitoringiem. Kamera IP z wydajnym algorytmem kompresji obrazu H.264/H.265 zapewniającym bezproblemowe i bardziej płynne przesyłanie obrazu w maksymalnej rozdzielczości 2592 × 1944 (4MPx). Możliwość zasilania PoE, zgodnie ze standardem 802.3af sprawia, że urządzenie jest jeszcze bardziej uniwersalne i łatwiejsze w instalacji.

Parametry techniczne:

• Przetwornik: 1/2.7" Progressive Scan CMOS
• Rozdzielczość:  2688 × 1520 4Mpx
• Obiektyw: 2.8-12mm (~95.8° to 29.2^o)
• Czułość: 0,005Lux (0 lux z IR)
• Przełącznik dzień/noc: Tak
• Oświetlacz IR: 60 m
• Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Klasa szczelności: IP67
• Max. pobór mocy: 15W
• Temperatura pracy: -30...+60 ^oC
• Wybrane funkcje obrazu: TrueWDR, 3D-DNR, Detekcja ruchu
• Obsługa zdalna: Hik-Connect, iVMS-4200, WEB Interface
• Wymiary: 308.5 × 97.9 × 93 mm
• Zasilanie: 12VDC, PoE
• Waga: 1390g

Regulowany kąt nagrywania

Obiektyw 2.8-12mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o zmiennoogniskowej 2.8-12mm pozwalają na uzyskanie zmiennego kąta obserwacji ok. 96-30° w poziomie. Możliwość regulacji kąta obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD2643G2-IZS może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Idea zasilania przez PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-DS-2CD2643G2-IZS można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.

Specyfikacja techniczna:
