DS-2CD2647G2T-LZS - Kamera tubowa IP 4Mpx, 2.8-12mm Motozoom, AcuSense, ColorVu - Hikvision

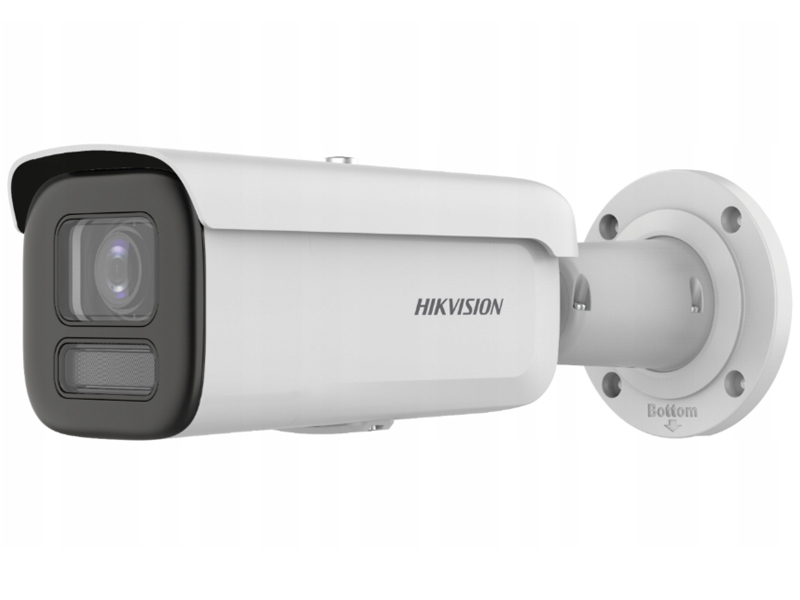

Kamera tubowa DS-2CD2647G2T-LZS- Hikvision

Model DS-2CD2647G2T-LZS jest kamerą IP, o zmiennoogniskowym obiektywie 2.8-12mm, należącą do serii kamer ColorVu drugiej generacji. Kamera posiada niezwykle czuły przetwornik 1/1.8" PS CMOS (0.0005Lux), który pracuje w rozdzielczości 2688 x 1520(4Mpx). Wykorzystana w kamerze technologia ColorVu umożliwia nagrywanie obrazu wysokiej jakości, w kolorze przez całą dobę.

Kamerę wyposażono dodatkowo w funkcję WDR 130dB poprawiającą dynamikę generowanego obrazu i wydobywającą większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik światła białego z zasięgiem działania do 60m, pozwalający doświetlić scenę w warunkach niedostatecznej ilości światła w otoczeniu.

Obudowa kamery została wykonana w klasie szczelności IP67, co umożliwia jej pracę w dowolnych warunkach atmosferycznych oraz posiada klasę odporności mechanicznej IK10 dzięki której jest odporna na akty wandalizmu.

Parametry techniczne:

• Przetwornik: 1/1.8" Progressive Scan CMOS
• Rozdzielczość: 2688 × 1520 (4Mpx)
• Obiektyw: 2.8-12mm (motozoom z autofocusem)
• Czułość: 0.0005lux
• Przełącznik dzień/noc: Tak
• Oświetlacz światła białego: Tak, zasięg do 60m
• Technologia ColorVu: Tak
• Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Wybrane funkcje obrazu: AWB, AGC, BLC, HLC, 3D DNR, WDR 130dB, ROI
• Szeroki zakres dynamiki: Tak, WDR 130dB
• Funkcje inteligentne AcuSense: Przekroczenie linii, wtargnięcie, wejście w obszar, klasyfikacja ludzi i pojazdów, detekcja twarzy
• Slot Karty microSD: Tak, karta do 256G
• Wejście/wyjście alarmowe:1/1
• Wejście/wyjście alaarmowe:1/1
• Obsługa zdalna: Hik-Connect, iVMS-4200, Hik-Central, Web Server
• Klasa szczelności: IP67
• Klasa odporności mechanicznej: IK10
• Max. pobór mocy: 18W
• Temperatura pracy: -30...+60 ^oC
• Zasilanie: 12VDC, PoE
• Wymiary: 298 × 97.9  × 95.7 mm
• Waga: 1.46 kg

Kolorowy obraz w nocy

Kamery IP ColorVu

Seria kamer ColorVu to innowacyjna linia produktów wprowadzona na rynek przez markę Hikvision. Genezą jej powstania była potrzeba zapewnienia kolorowego obrazu nawet w warunkach całkowitego braku światła. Dotychczas standardowe kamery CCTV były w stanie generować wyraźny obraz w nocy tylko przy asyście promienników podczerwieni. Obraz ten, niezależnie od stopnia zaawansowania promiennika IR oraz czułości przetwornika w kamerze, pozostawał w tonacji czerni i bieli, co przekładało się na brak możliwości rozpoznania wielu istotnych szczegółów, takich jak kolory przejeżdżających pojazdów czy kolory odzieży osób na nagraniach.

W przeciwieństwie do klasycznych kamer te z serii ColorVu zamiast oświetlaczy IR posiadają zintegrowane LED-owe oświetlacze światła białego. Co więcej, kamery te wyposażono w ultraczułe przetworniki, absorbujące znacznie więcej światła na matrycy światłoczułej - przekłada się to na znacznie lepsze odwzorowanie kolorów, nawet w warunkach bardzo niskiego oświetlenia sceny.

Inteligenta analiza obrazu

Kamery serii AcuSense

Kamery sieciowe Hikvision z serii AcuSense wykorzystują technologię opartą o sztuczną inteligencję. Zaimplementowana technologia inteligentnej analizy obrazu w kamerach oraz rejestratorach Hikvision z tej serii, pozwala na znaczne zminimalizowanie fałszywych alarmów wywoływanych przez ruch nieistotnych obiektów, na przykład ruch liści, ruch małych zwierząt. Urządzenia sygnowane logiem AcuSense wykorzystują technologię uczenia maszynowego, aby jeszcze lepiej klasyfikować rozpoznawane obiekty. Po skonfigurowaniu kamery jesteśmy w stanie wyzwolić alarm, tylko wtedy, gdy człowiek przekroczy linię lub wejdzie w obszar detekcji. Urządzenia AcuSense posiadają również funkcję szybkiego wyszukiwania. Dzięki zapisanym klatkom wideo każdego obiektu kamera potrafi go kategoryzować, a potem łatwo i szybko odszukać. Wyjątkowe funkcje analizy obrazu jak i wydajność oraz szybkość działania sprawiają, że system AcuSense jest bardzo prosty i efektywny w użytkowaniu.

Funkcje i korzyści łączenia systemów AcuSense

Regulowany kąt nagrywania

Obiektyw 2.8-12 mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/1.8 oraz obiektyw o zmiennoogniskowej 2.8-12mm pozwalają na uzyskanie zmiennego kąta obserwacji ok. 105.4-56.4° w poziomie. Możliwość regulacji kąta obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD2647G2T-LZS może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Idea zasilania przez PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD2647G2T-LZS można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.
