DS-2CD3656G2T-IZS - Kamera tubowa IP 4Mpx, Motozoom, AcuSense, IR60m - Hikvision

Produkt projektowy - oferta hurtowa po zarejestrowaniu projektu

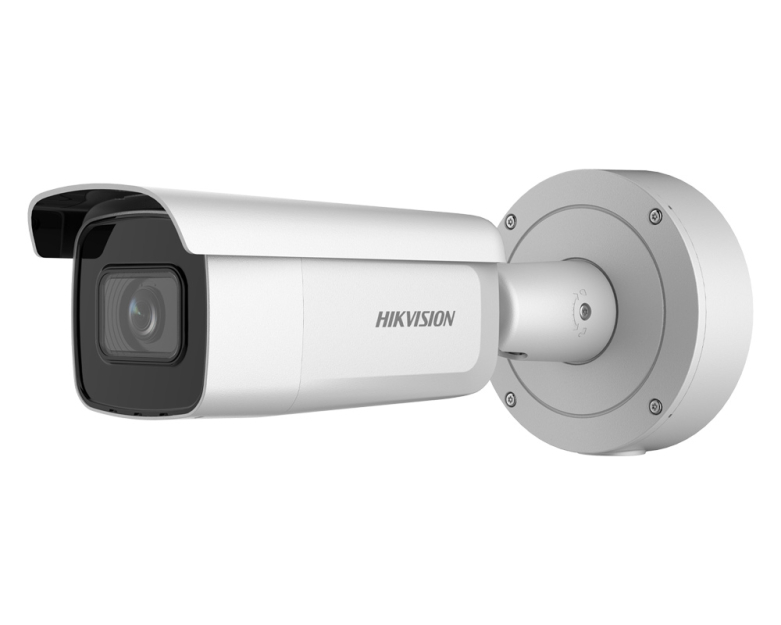

Kamera tubowa DS-2CD3656G2T-IZS - Hikvision

Model DS-2CD3656G2T-IZS należy do trzeciej generacji projektowych kamer Acusense wykorzystywanych w systemach inteligentnego monitoringu. Urządzenie stanowi element innowacyjnej serii kamer sieciowych marki Hikvision, które umożliwiają płynną rejestrację obrazu z miejsc i obiektów objętych całodobowym monitoringiem oraz zapewniają inteligentną analizę (wykrycie wtargnięcia, przekroczenia linii, wejścia/wyjścia z obszaru) na podstawie klasyfikacji obiektów (pojazd, człowiek) wspartą dodatkowo o funkcję rozpoznawania twarzy oraz kodek H.265. Kamera IP z wydajnym algorytmem kompresji obrazu H.264/H.265 zapewniającym bezproblemowe i bardziej płynne przesyłanie obrazu w maksymalnej rozdzielczości 2592 × 1944(4MPx). Możliwość zasilania PoE, zgodnie ze standardem 802.3af sprawia, że urządzenie jest jeszcze bardziej uniwersalne i łatwiejsze w instalacji. Puszka montażowa DS-1260ZJ znajduje się w zestawie z kamerą.

Parametry techniczne:

• Przetwornik: 1/2.7" Progressive Scan CMOS
• Rozdzielczość:  2592 × 1944 4Mpx
• Obiektyw: 2.7 - 13.5 mm (~101° to 31°)
• Czułość: 0,003Lux (0 lux z IR)
• Przełącznik dzień/noc: Tak
• Oświetlacz IR: 60m
• Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Klasa szczelności: IP67
• Max. pobór mocy: 15W
• Temperatura pracy: -30...+60 ^oC
• Wybrane funkcje obrazu: TrueWDR, 3D-DNR, Detekcja ruchu
• Wybrane funkcje analityki AcuSense: Przekroczenie linii, wtargnięcie, wejście w obszar, klasyfikacja ludzi i pojazdów
• Obsługa zdalna: Hik-Connect, iVMS-4200, WEB Interface
• Wymiary: Ø 105 × 340.8 mm
• Zasilanie: 12VDC, PoE
• Waga: 1310g

Zmienny kąt nagrywania

Obiektyw 2.7-13.5mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.7 cala oraz obiektyw o zmiennej ogniskowej 2.7-13.5 mm pozwalają na uzyskanie zmiennego kąta obserwacji ok. 101° to 31° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Inteligenta analiza obrazu

Kamery AcuSense

Kamery Hikvision z serii AcuSense wykorzystują technologię opartą o sztuczną inteligencję. Zaimplementowana technologia inteligentnej analizy obrazu w kamerach oraz rejestratorach Hikvision z tej serii, pozwala na znaczne zminimalizowanie fałszywych alarmów wywoływanych przez ruch nieistotnych obiektów, na przykład ruch liści, ruch małych zwierząt. Urządzenia sygnowane logiem AcuSense wykorzystują technologię uczenia maszynowego, aby jeszcze lepiej klasyfikować rozpoznawane obiekty. Po skonfigurowaniu kamery jesteśmy w stanie wyzwolić alarm, tylko wtedy, gdy człowiek przekroczy linię lub wejdzie w obszar detekcji. Urządzenia AcuSense posiadają również funkcję szybkiego wyszukiwania. Dzięki zapisanym klatkom wideo każdego obiektu kamera potrafi go kategoryzować, a potem łatwo i szybko odszukać. Wyjątkowe funkcje jak i wydajność i sprawność działania sprawiają, że system AcuSense jest bardzo przyjemny w użytkowaniu.

Funkcje i korzyści łączenia systemów AcuSense

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD3656G2T-IZS może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Idea zasilania przez PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD3656G2T-IZS można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.

Specyfikacja techniczna:
