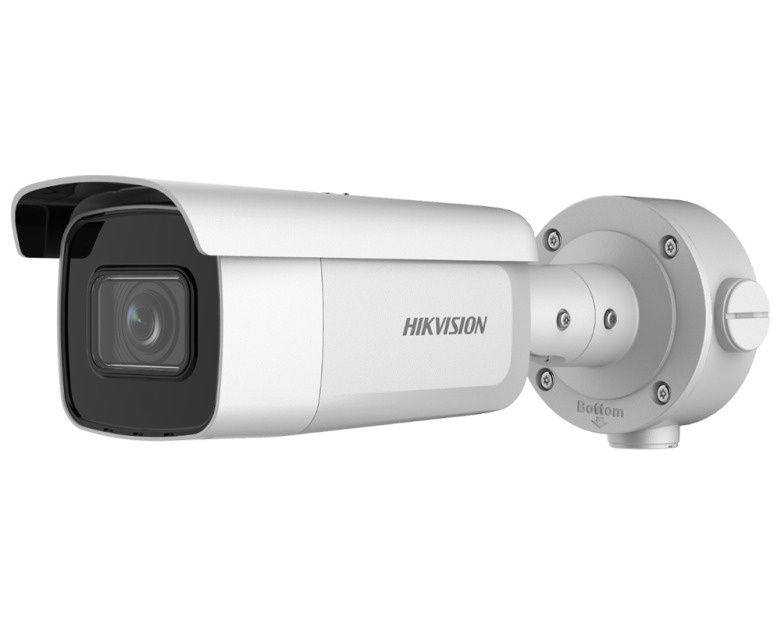

DS-2CD3B46G2T-IZHSY - Kamera tubowa IP 4Mpx, AcuSense, 2.8-12mm M-Zoom, IR60m - Hikvision

Kod:
DS-2CD3B46G2T-IZHSY
Producent:
Hikvision
Standard transmisji:
IP
Kompresja obrazu:
H.265+/ H.265/ H.264+/ H.264/ MJPEG
Inne:
AI - Inteligentne funkcje analizy obrazu, IK10, Motozoom, Slot microSD
Zasilanie:
12 VDC, 24V AC, PoE

Kamera tubowa DS-2CD3B46G2T-IZHSY - Hikvision




Produkt projektowy - wymagana rejestracja projektu przez zakupem.



Model DS-2CD3B46G2T-IZHSY należy do drugiej generacji inteligentnych kamer Acusense wykorzystywanych w systemach inteligentnego monitoringu. Urządzenie stanowi element innowacyjnej serii kamer sieciowych marki Hikvision, które umożliwiają płynną rejestrację obrazu z miejsc i obiektów objętych całodobowym monitoringiem oraz zapewniają inteligentną analizę (wykrycie wtargnięcia, przekroczenia linii, wejścia/wyjścia z obszaru) na podstawie klasyfikacji obiektów (pojazd, człowiek) wspartą dodatkowo o funkcję rozpoznawania twarzy oraz kodek H.265. Kamera IP z wydajnym algorytmem kompresji obrazu H.264/H.265 zapewniającym bezproblemowe i bardziej płynne przesyłanie obrazu w maksymalnej rozdzielczości 2592 × 1944 (4MPx). Możliwość zasilania PoE, zgodnie ze standardem 802.3af sprawia, że urządzenie jest jeszcze bardziej uniwersalne i łatwiejsze w instalacji. Kamera ta znajduje zastosowanie w miejscach o szczególnym znaczeniu strategicznym np.: lotniska, porty morskie, przejścia graniczne. System natychmiastowego reagowania pozwala na błyskawiczne wykrycie zdarzenia i reakcje. Dodatkowo system posiada budowę antykorozyjną, dzięki czemu możemy go zainstalować w miejscach, w których narażony będzie na ciągły wpływ wody, np. dok, wyspa, aquafarm.



Parametry techniczne:

  • Przetwornik: 1/1.8" Progressive Scan CMOS
  • Rozdzielczość:  2688 × 1520 4Mpx
  • Obiektyw2.8-12mm (~107° to 40o) MOTOZOOM
  • Czułość: 0,0014Lux (0 lux z IR)
  • Przełącznik dzień/noc: Tak
  • Oświetlacz IR: 60 m
  • Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
  • Klasa szczelności: IP67
  • Klasa odporności mechanicznej: IK10
  • Max. pobór mocy: 13W
  • Temperatura pracy: -40...+60 oC
  • Wybrane funkcje obrazu: TrueWDR, 3D-DNR, Detekcja ruchu
  • Wybrane funkcje analityki AcuSense: Przekroczenie linii, wtargnięcie, wejście w obszar, klasyfikacja ludzi i pojazdów
  • Obsługa zdalna: Hik-Connect, iVMS-4200, WEB Interface
  • WymiaryØ 105 mm × 340.8 mm
  • Certyfikat antykorozyjności: NEMA 4X: NEMA 250-2014
  • Zasilanie: 12VDC, 24V AC, PoE
  • Waga: 1330g






Regulowany kąt nagrywania

Obiektyw 2.8-12mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/1.8 cala oraz obiektyw o zmiennoogniskowej 2.8-12mm pozwalają na uzyskanie zmiennego kąta obserwacji ok. 107-40° w poziomie. Możliwość regulacji kąta obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.



Różnice między obiektywami przy przetworniku 1/2.8

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")






Inteligenta analiza obrazu

Kamery AcuSense

Kamery Hikvision z serii AcuSense wykorzystują technologię opartą o sztuczną inteligencję. Zaimplementowana technologia inteligentnej analizy obrazu w kamerach oraz rejestratorach Hikvision z tej serii, pozwala na znaczne zminimalizowanie fałszywych alarmów wywoływanych przez ruch nieistotnych obiektów, na przykład ruch liści, ruch małych zwierząt. Urządzenia sygnowane logiem AcuSense wykorzystują technologię uczenia maszynowego, aby jeszcze lepiej klasyfikować rozpoznawane obiekty. Po skonfigurowaniu kamery jesteśmy w stanie wyzwolić alarm, tylko wtedy, gdy człowiek przekroczy linię lub wejdzie w obszar detekcji. Urządzenia AcuSense posiadają również funkcję szybkiego wyszukiwania. Dzięki zapisanym klatkom wideo każdego obiektu kamera potrafi go kategoryzować, a potem łatwo i szybko odszukać. Wyjątkowe funkcje jak i wydajność i sprawność działania sprawiają, że system AcuSense jest bardzo przyjemny w użytkowaniu.







Funkcje i korzyści łączenia systemów AcuSense



Urządzenie Tradycyjny rejestrator NVR Rejestrator NVR AcuSense
Tradycyjna kamera  Obraz standardowy + Podstawowa analityka obrazu Filtrowanie fałszywych alarmów na wybranych kanałach rejestratora + szybkie wyszukiwanie obiektu
Kamera ColorVu Kolorowy obraz przez całą dobę + Podstawowa analityka obrazu Kolorowy obraz przez całą dobę + filtrowanie fałszywych alarmów na wybranych kanałach rejestratora + szybkie wyszukiwanie obiektu
Kamera AcuSense Filtrowanie fałszywych alarmów wykonywane przez kamerę Filtrowanie fałszywych alarmów na wszystkich kanałach + szybkie wyszukiwanie obiektu
Kamera ColorVu 2 gen. Kolorowy obraz przez całą dobę + Filtrowanie fałszywych alarmów wykonywane przez kamerę Kolorowy obraz przez całą dobę + filtrowanie fałszywych alarmów wykonywane przez kamerę + szybkie wyszukiwanie obiektu






Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.



Oświetlacz w technologii EXIRRys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)






Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD3B46G2T-IZHSY może być zasilana na trzy sposoby - klasycznie przez gniazdo 12VDC, 24V AC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

  • skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
  • brak konieczności instalowania dodatkowych zasilaczy
  • możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)



Zasilenie kamery poprzez PoE

Rys. 4 Idea zasilania przez PoE






Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

  • program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
  • przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
  • aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).



Zdalna obsługa przez Hik-Connect oraz iVMS-4200






Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265 HVEC

Ważne: tryb kompresji w kamerze DS-2CD3B46G2T-IZHSY można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.






Specyfikacja techniczna:



DS-2CD3B46G2T-IZHSY
Kamera
Przetwornik 1/1.8" Progressive Scan CMOS
Standard transmisji IP
Rozdzielczość maks. 4Mpx @2688 x 1520
Czułość 0.0014 Lux (kolor, AGC ON), 0 Lux przy IR
Czas otwarcia migawki 1/3 s to 1/100,000 s
Tryb slow shutter wspierany
Auto-Iris N/A
Focus N/A
Obiektyw 2.8-12mm
Kąt nagrywania (horyzontalnie) horyzontalnie FOV 107° - 40°
Zakres regulacji głowicy Pan: 0° do 360°, Tilt: 0° do 90°
Oświetlacz IR
Zasięg IR do 60m
Długość fali IR 850 nm
Kompresja obrazu
Ilość klatek Main Stream
50 Hz: 25 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
60 Hz: 30 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
Sub-Stream
50 Hz: 25 fps (640 × 480, 640 × 360)
60 Hz: 30 fps (640 × 480, 640 × 360)
Third Stream
50 Hz: 10 fps (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360)
60 Hz: 10 fps (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360)
*Third stream is supported under certain settings.
Kompresja video H.265+/H.264+/H.265/H.264
Bitrate wideo 32 Kbps to 16 Mbps
Funkcje smart
ROI 1 stały region dla dwóch strumieni
Obraz
Strumień główny - maks. ilość klatek 20 kl/s @ 8.3 Mpx
Funkcje obrazu BLC, 3D-DNR, True-WDR, HLC, ROI
Ustawienia obrazu Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli
Tryb dzień/noc przełączanie automatyczne / manualne

Funkcje inteligentne (AcuSense)

Ochrona obwodowa

Przekroczenie linii, wtargnięcie, wejście w obszar, opuszczenie obszaru, wykrywanie (klasyfikacja) ludzi i pojazdów

Podstawowe funkcje

Detekcja ruchu, sabotaż obrazu, sytuacja wyjątkowa (odłączona sieć IP, konflikt adresów, błąd dysku twardego itp.), wykrycie zmiany sceny

Metody powiązań

FTP/NAS/Karta pamięci, powiadomienie centrum monitoringu, e-mail, wyzwalaj nagranie, przechwytuj wyzwalane nagranie

Strefy działania

1 Stały region dla strumienia głównego, podstrumienia i trzeciego strumienia

Sieć
Interfejs sieciowy 1x RJ45 Ethernet 10/100 Mbps self-adaptive
Protokoły sieciowe TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF
Jednoczesny podgląd do 6 kanałów
Ilość użytkowników / hostów
  • do 32 użytkowników
  • 3 poziomy uprawnień: Administrator, Operator, Użytkownik
Oprogramowanie klienckie iVMS-4200 (lite), Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+
Ogólne
Zasilanie
  • 12 VDC
  • PoE (802.3af, klasa 3)
Pobór mocy
  • 12 VDC, 1.08A, Maks: 13W
    PoE: (802.3af, 36V do 57V), 0.34A do 0.21A, Maks: 15W
Materiał Metal
Klasa szczelności IP67
Klasa odporności mechanicznej IK10
Temp. pracy / Dopuszczalna wilgotność
  • -40 °C do 60°C
  • <95% (bez kondensacji)
Wymiary Ø 105 mm × 340.8 mm
Waga 1,33kg
Certyfikat antykorozyjności NEMA 4X: NEMA 250-2014
Gwarancja 36 miesięcy



Specyfikacja techniczna: DS-2CD3B46G2T-IZHSY

DS-2CD3B46G2T-IZHSY
Kamera
Przetwornik 1/1.8" Progressive Scan CMOS
Standard transmisji IP
Rozdzielczość maks. 4Mpx @2688 x 1520
Czułość 0.0014 Lux (kolor, AGC ON), 0 Lux przy IR
Czas otwarcia migawki 1/3 s to 1/100,000 s
Tryb slow shutter wspierany
Auto-Iris N/A
Focus N/A
Obiektyw 2.8-12mm
Kąt nagrywania (horyzontalnie) horyzontalnie FOV 107° - 40°
Zakres regulacji głowicy Pan: 0° do 360°, Tilt: 0° do 90°
Oświetlacz IR
Zasięg IR do 60m
Długość fali IR 850 nm
Kompresja obrazu
Ilość klatek Main Stream
50 Hz: 25 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
60 Hz: 30 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
Sub-Stream
50 Hz: 25 fps (640 × 480, 640 × 360)
60 Hz: 30 fps (640 × 480, 640 × 360)
Third Stream
50 Hz: 10 fps (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360)
60 Hz: 10 fps (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360)
*Third stream is supported under certain settings.
Kompresja video H.265+/H.264+/H.265/H.264
Bitrate wideo 32 Kbps to 16 Mbps
Funkcje smart
ROI 1 stały region dla dwóch strumieni
Obraz
Strumień główny - maks. ilość klatek 20 kl/s @ 8.3 Mpx
Funkcje obrazu BLC, 3D-DNR, True-WDR, HLC, ROI
Ustawienia obrazu Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli
Tryb dzień/noc przełączanie automatyczne / manualne

Funkcje inteligentne (AcuSense)

Ochrona obwodowa

Przekroczenie linii, wtargnięcie, wejście w obszar, opuszczenie obszaru, wykrywanie (klasyfikacja) ludzi i pojazdów

Podstawowe funkcje

Detekcja ruchu, sabotaż obrazu, sytuacja wyjątkowa (odłączona sieć IP, konflikt adresów, błąd dysku twardego itp.), wykrycie zmiany sceny

Metody powiązań

FTP/NAS/Karta pamięci, powiadomienie centrum monitoringu, e-mail, wyzwalaj nagranie, przechwytuj wyzwalane nagranie

Strefy działania

1 Stały region dla strumienia głównego, podstrumienia i trzeciego strumienia

Sieć
Interfejs sieciowy 1x RJ45 Ethernet 10/100 Mbps self-adaptive
Protokoły sieciowe TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF
Jednoczesny podgląd do 6 kanałów
Ilość użytkowników / hostów
  • do 32 użytkowników
  • 3 poziomy uprawnień: Administrator, Operator, Użytkownik
Oprogramowanie klienckie iVMS-4200 (lite), Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+
Ogólne
Zasilanie
  • 12 VDC
  • PoE (802.3af, klasa 3)
Pobór mocy
  • 12 VDC, 1.08A, Maks: 13W
    PoE: (802.3af, 36V do 57V), 0.34A do 0.21A, Maks: 15W
Materiał Metal
Klasa szczelności IP67
Klasa odporności mechanicznej IK10
Temp. pracy / Dopuszczalna wilgotność
  • -40 °C do 60°C
  • <95% (bez kondensacji)
Wymiary Ø 105 mm × 340.8 mm
Waga 1,33kg
Certyfikat antykorozyjności NEMA 4X: NEMA 250-2014
Gwarancja 36 miesięcy
Urządzenie Tradycyjny rejestrator NVR Rejestrator NVR AcuSense
Tradycyjna kamera  Obraz standardowy + Podstawowa analityka obrazu Filtrowanie fałszywych alarmów na wybranych kanałach rejestratora + szybkie wyszukiwanie obiektu
Kamera ColorVu Kolorowy obraz przez całą dobę + Podstawowa analityka obrazu Kolorowy obraz przez całą dobę + filtrowanie fałszywych alarmów na wybranych kanałach rejestratora + szybkie wyszukiwanie obiektu
Kamera AcuSense Filtrowanie fałszywych alarmów wykonywane przez kamerę Filtrowanie fałszywych alarmów na wszystkich kanałach + szybkie wyszukiwanie obiektu
Kamera ColorVu 2 gen. Kolorowy obraz przez całą dobę + Filtrowanie fałszywych alarmów wykonywane przez kamerę Kolorowy obraz przez całą dobę + filtrowanie fałszywych alarmów wykonywane przez kamerę + szybkie wyszukiwanie obiektu
