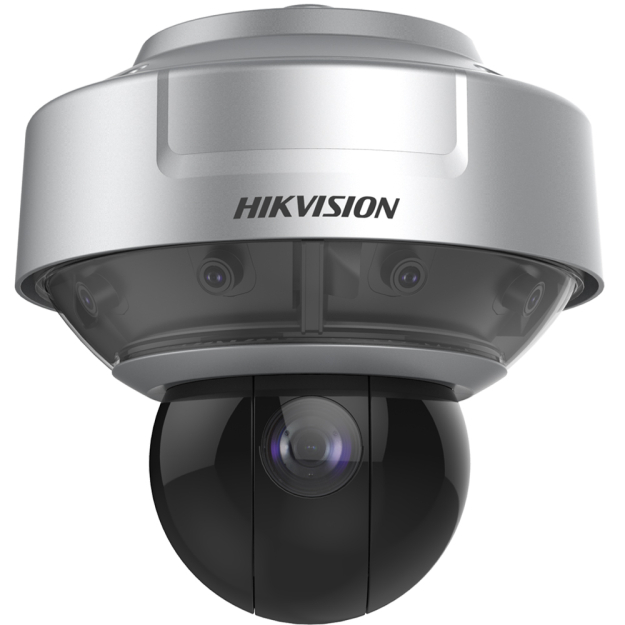

DS-2DP3236ZIXS-D/440/T2 - Kamera panoramiczna PTZ PanoVu 32Mpx- HIKVISION

Kamera PanoVu DS-2DP3236ZIXS-D/440/T2 - Hikvision

Produkt projektowy - wymagana rejestracja projektu przez zakupem.

Kamera sieciowa DS-2DP3236ZIXS-D/440/T2 jest zaawansowanym modelem IP, łączącym funkcjonalność kamery panoramicznej oraz kamery szybkoobrotowej. Urządzenie należy do segmentu PanoVu Ultra Series, cechującego się bardzo wysoką jakością generowanego obrazu oraz zaawansowanymi funkcjami inteligentnej analizy obrazu. Kamery z tej serii znajdują zastosowanie przede wszystkim jako integralne elementy systemów ochrony w obiektach publicznych, takich jak porty lotnicze, stadiony oraz węzły komunikacyjne.

Kamera DS-2DP3236ZIXS-D/440/T2 umożliwia rejestrację obrazu w 360° w sumarycznej rozdzielczości 32Mpx (8x 4Mpx). Dzięki wykorzystaniu wbudowanego procesora o wysokiej wydajności oprogramowanie kamery umożliwia scalenie obrazów z pojedynczych kamer w dwa obrazy panoramiczne, każdy o kącie 180° i rozdzielczości 5520 × 2400p. Obraz panoramiczny jest dodatkowo wspierany przez kamerę z głowicą obrotową, posiadającą funkcje automatycznego śledzenia obiektów oraz automatycznych zbliżeń na dowolny obszar w obrębie panoramy. Urządzenie wyposażone zostało również w szereg funkcji inteligentnej analizy obrazu, dzięki czemu może być z powodzeniem stosowane w systemach ochrony obwodowej.

Parametry techniczne:

Panorama

• Przetwornik: 8x 1/1.8" CMOS 4Mpx
• Obiektyw: 8x 2,8mm
• Rozdzielczość sumaryczna: 32Mpx
• FOV: H: 2×180°, V: 85°
• Interfejs Ethernet: 1x RJ45 10/100
• Czułość: 0.0005 Lux
• Maski prywatności: 8

Głowica PTZ

• Przetwornik: 1/1.8" CMOS 4Mpx
• Obiektyw: od 6 do 240mm
• Zakres obrotu: Pan: 360°, Tilt: -15° do 90°
• Czułość: 0.0005 Lux
• Maski prywatności: 24
• Ilość prasetów: 800

Ogólne

• Kompresja obrazu: H.265+ /H.265/ H.264+/ H.264
• Interfejs sieciowy: 1x RJ45 10 M/100 M Ethernet, 1x SFP
• Oświetlacz IR: do 250m
• Inteligentna analiza obrazu: Smart Event, Detekcja twarzy, Detekcja zagęszczenia osób, Inteligentne śledzenie
• Wejścia / Wyjścia audio: 1/1
• Wejścia / Wyjścia: 7/2
• Kompresja audio: G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/PCM
• Slot na kartę SD: Tak, do 256Gb
• Obsługa zdalna: iVMS-4200, Hik-Central
• Klasa szczelności: IP67
• Klasa odporności mechanicznej: IK10
• Zasilanie: 36V DC
• Pobór mocy: max. 150W
• Temperatura pracy: -40°C do 60°C

Rys 1. Wymiary kamery DS-2DP3236ZIXS-D/440/T2

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100/1000 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz Hik-Central- dedykowane oprogramowanie klasy VMS do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze.

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Inteligenta analiza obrazu

Ochrona w czasie rzeczywistym

Kamery panoramiczne Hikvision z serii PanoVu Ultra Series wyposażone są w szereg inteligentnych funkcji analizy obrazu. Zaimplementowana technologia VCA umożliwia uruchomienie wielu reguł jednocześnie oraz pozwala na symultaniczną analizę i śledzenie wielu celów. W skład reguł i trybów analizy wchodzi:

• Smart Event dla Panoramy - Detekcja intruza, przekroczenie linii, wtargnięcie w region, opuszczenie regionu
• Smart Event dla PTZ - Detekcja intruza, przekroczenie linii, wtargnięcie w region, opuszczenie regionu, pozostawiony bagaż, zniknięcie obiektu
• Detekcja twarzy - detekcjca do 30 twarzy jednocześnie; obsługa wykrywania, śledzenia, przechwytywania, klasyfikacji, wykrycia twarzy w ruchu oraz wyświetlenia najlepszego ujęcia
• Pomiar zagęszczenia ilości osób - pomiar ilości osób przebywających na danym obszarze
• Inteligentne śledzenie - obsługa wielu trybów śledzenia ruchu: manualnie, w panoramie, wywołane regułą detekcji, w trybie patrolu dla wielu scen

Rys 2. Śledzenie ruchu wielu obiektów w polu widzenia

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2DP3236ZIXS-D/440/T2 można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
