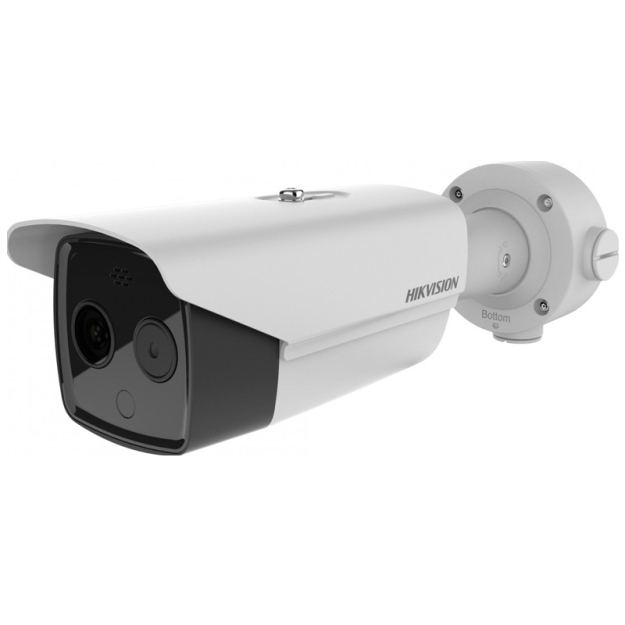

DS-2TD2617B-6/PA (B) - Kamera termowizyjna do pomiaru temperatury, 6mm, 160x120 - Hikvision

Kamera termograficzna DS-2TD2617B-6/PA(B) - Hikvision

Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.

Tubowa kamera bispektralna (termowizja + światło widzialne) DS-2TD2617B-6/PA jest modelem dedykowanym do badania temperatury obiektów, np. ludzkiego ciała. Dzięki dużej dokładności pomiaru (+/-0.5°C) kamera może być z powodzeniem stosowana do wykrywania, w czasie rzeczywistym, osób posiadających podwyższoną temperaturę ciała (znajdujących się w stanie podgorączkowym).

Kamera posiada możliwość analizy do 3 osób na sekundę, co przekłada się znaczenie na szybkość reakcji odpowiednich organów na wykrycie osób, będących potencjalnymi nosicielami patogenu. Dzięki zdalnemu charakterowi pomiaru minimalizowane jest również ryzyko zarażenia osoby przeprowadzającej ten pomiar.

Model DS-2TD2617B-6/PA przeznaczony jest do instalacji w przestrzeni publicznej, w miejscach o dużym przepływie osób podróżujących, takich jak lotniska, porty, stacje kolejowe czy przejścia graniczne.

Najważniejsze cechy:

• Rozdzielczość modułu termowizyjnego - 160×120
• Przetwornik wysokiej czułości - niechłodzony VOx
• Nagrywanie w świetle widzialnym oraz termowizji - bispektralność
• Zakres pomiaru temperatury: 30°C do 45°C
• Błąd pomiaru: ±0.5 °C (do ±0.3 °C z modułem kalibracyjnym)
• Odległość pomiaru - od 1.5m do 2.5m od kamery
• Automatyczne wywołanie alarmu
• Sygnalizacja dźwiękowa alarmu

Parametry techniczne:

Termowizja

• Przetwornik: Tlenek wanadu VOx, niechłodzony
• Rozdzielczość: 160 × 120
• Zasięg spektralny: 8μm~14μm
• Interwał pixeli: 17μm
• Obiektyw: 6.2 mm
• Czułość termiczna：<40 mK
• Sygnalizacja alarmu: dźwięk, światło
• FOV: 25° × 18.7°
• Maksymalny błąd pomiaru: ±0.5℃

Światło białe

• Przetwornik: 1/2.7" CMOS, skanowanie progresywne
• Rozdzielczość: 4Mpx @2688×1520
• Czułość: 0.0089 Lux (kolor)
• Obiektyw: 8 mm
• FOV: 39.42°×22.14° (H × V)
• Funkcje obrazu: 3D-DNR, TrueWDR
• Oświetlacz podczerwieni: IR40m

Rys. 1 Wymiary kamery

Test kamery:

Warunki prawidłowego pomiaru:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

• kamera  powinna pracować w środowisku o temperaturze od 10°C do 35°C
• obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
• w przypadku dużej różnicy temperatur (powyżej 15°C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5°C czas ten wynosi ~30 sekund.
• kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.

Bispektralny tryb pracy

Eliminacja fałszywych alarmów

Nowe kamery termograficzne Hikvision wykorzystują dwa pasma promieniowania - spektrum widzialne oraz spektrum cieplne. Dodatkowo posiadają one zintegrowane algorytmy detekcji twarzy, dzięki którym pomiar temperatury realizowany jest tylko na określonych obiektach (twarz), a liczba fałszywych alarmów zostaje zredukowana do minimum. Zaawansowana analityka obrazu w kamerze znacznie zwiększają wydajność stanowiska pomiarowego, pozwalając mierzyć jednocześnie temperaturę u wielu osób (maks. 30 osób w polu pomiarowym).

Rys. 2 Obserwacja w dwóch pasmach promieniowania

Ogniskowa 6.2 mm

Pomiar w odległości 1.5 ~ 2.5m

Termowizyjny obiektyw w kamerze posiada ogniskową 6.2 mm, zapewniając kąt widzenia 25° w poziomie oraz 18.7° w pionie. Taki układ optyczny pozwala na skuteczny pomiar w odległości ok. 2m od kamery w polu o szerokości ok 1.7m, co czyni ją idealnym rozwiązaniem do analizowania temperatury na wejściach do budynku oraz przejściach korytarzowych.

Rys. 3 Przybliżone pole widzenia kamery z obiektywem termowizyjnym 6.2mm

Tryb Picture in Picture

Dwa obrazu w jednym

Dzięki bispektralnemu charakterowi pracy kamera obsługuję funkcję PIP - Picture in Picture. Umożliwia ona wyświetlanie miniatury jednego z obrazów (w spektrum cieplnym) w pełnoekranowym trybie drugiego (w spektrum wizyjnym). Dzięki tej funkcji operator systemu może szybko zidentyfikować osoby w polu widzenia kamery oraz sprawdzić, czy tło termiczne pozostaje niezaburzone (np. przez pojawienie się innego obiektu niż człowiek, emitującego znaczną ilość ciepła).

Funkcja PIP może zostać uruchomiona z poziomu menu kamery trybie obrazu termowizyjnego w obrazie widzialnym.

Rys.4 Tryb Picture in Picture w kamerze

Współpraca z BlackBody

Obniżenie błędu pomiarowego

Model DS-2TD2617B-6/PA w trybie autonomicznym pozwala na pomiar temperatury ciała z dokładnością do części dziesiętnych stopnia oraz z maksymalnym błędem pomiaru na poziomie ±0.5℃. Poprzez dołączenie do stanowiska pomiarowego modułu kalibrującego BlackBody DS-2TE127-G4A błąd ten ulega obniżeniu do ±0.3℃. Dodatkowo moduł znacznie podnosi odporność kamery na czynniki zaburzające pomiar, takie jak cienie termiczne (np. na szybach oraz powierzchniach odbijających promieniowanie) oraz ruchy mas powietrza (np. z klimatyzatorów). Co więcej, dzięki zastosowaniu BlackBody kamera nie musi przechodzić wstępnej kalibracji przy uruchomieniu, wynikającej z potrzeby dostosowania się kamery do tła termicznego oraz temperatury otoczenia.

Rys.5 Moduł kalibracyjny BlackBody - DS-2TE127-G4A

Przykłady zastosowań

lnstytucje prywatne i publiczne

Możliwość masowego mierzenia temperatury w czasie rzeczywistym jest szczególnie przydatna w obiektach i instytucjach, w których pojawienie się osób potencjalnie zarażonych może zaważyć na dalszym funkcjonowaniu placówki. Dzięki szybkiemu wykryciu anamalii temperaturowych kamera termowizyjna znacznie zmniejsza ryzyko tymczasowego przestoju w funkcjonowaniu instytucji bądź przedsiębiorstwa, wynikającego z objęcia danego obszaru oraz grupy osób kwarantanną bądź dozorem epidemiologicznym.

Docelowe miejsca instalacji kamer:

• zakłady produkcyjne
• biurowce i przestrzenie co-workingowe
• galerie handlowe
• lotniska
• placówki edukacyjne
• szpitale
• urzędy

Specyfikacja techniczna
