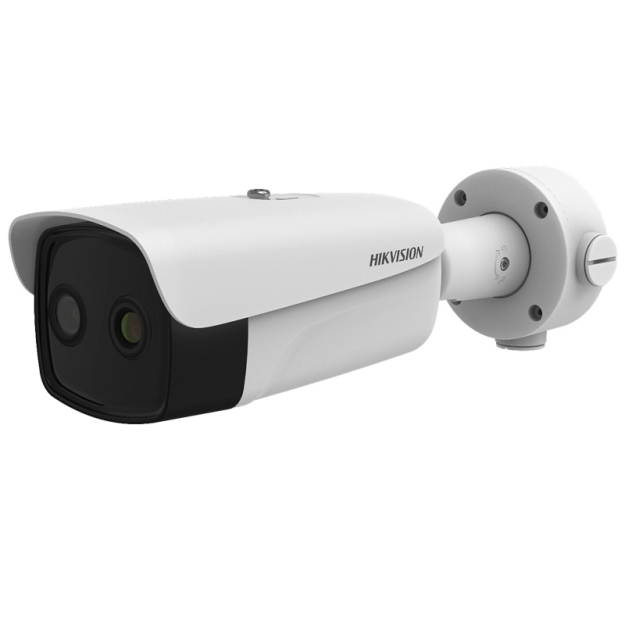

DS-2TD2636B-13/P - Kamera termowizyjna do pomiaru temperatury, 13mm, 384x288 - Hikvision

Kod:
13340PG
Kod producenta:
DS-2TD2636B-13/P
Cena netto:
Cena brutto:
43 178,42 zł 53 109,46 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Hikvision
Przetwornik:
VOx uncooled
Obiektyw:
13mm
Standard transmisji:
IP
Kompresja obrazu:
H.265/ H.264/ MJPEG
Funkcje obrazu:
Pomiar temperatury ciała
Inne:
Slot microSD
Klasa szczelności:
IP66
Zasilanie:
12 VDC, PoE

Kamera termograficzna DS-2TD2636B-13/P - Hikvision


Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.



Model DS-2TD2636B-13/P jest nowoczesną kamerą termowizyjną wysokiej czułości, dedykowaną do wykrywania osób, posiadających podwyższoną temperaturę ciała, która może być jednym z symptomów rozwijającej się infekcji bakteryjnej lub wirusowej. Urządzenia pracuje w trybie bispektralnym - nagrywanie odbywa się zarówno w świetle widzialnym, jak i w paśmie promieniowania cieplnego.



Najważniejsze cechy:

  • wysoka rozdzielczość w spektrum cieplnym - 384 × 288
  • Zakres pomiaru: 30°C do 45°C;
  • Maksymalny błąd pomiaru: ±0.5 °C
  • Funkcja automatycznego alarmu
  • Zasięg pomiaru: 2.5 - 9m od kamery
  • Rozdzielczość w paśmie widzialnym: 4MPx



Parametry techniczne:

Termowizja

  • Przetwornik: Tlenek wanadu VOx, niechłodzony
  • Rozdzielczość: 384 × 288
  • Zasięg spektralny: 8μm~14μm
  • Interwał pixeli: 17μm
  • Obiektyw: 13 mm
  • Czułość termiczna:<40 mK
  • Sygnalizacja alarmu: alert dźwiękowy w oprogramowaniu, sygnał na przekaźniku
  • FOV: 28,8° × 21.6°
  • Maksymalny błąd pomiaru: ±0.5℃

Światło białe

  • Przetwornik: 1/2.7" CMOS, skanowanie progresywne
  • Rozdzielczość: 4Mpx @2688×1520
  • Czułość: 0.0089 Lux (kolor)
  • Obiektyw: 6 mm
  • FOV: 51.7° × 28° (H × V)
  • Funkcje obrazu: 3D-DNR, TrueWDR
  • Oświetlacz podczerwieni: IR50m



Wymiary kamery DS-2TD2636B-15/P

Rys.1 Wymiary kamery



Warunki prawidłowego pomiaru:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

  • kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
  • obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
  • w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5 stopni C czas ten wynosi ~30 sekund.
  • kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.





Bispektralny tryb pracy

Eliminacja fałszywych alarmów

Nowe kamery termograficzne Hikvision wykorzystują dwa pasma promieniowania - spektrum widzialne oraz cieplne. Dodatkowo posiadają one zintegrowane algorytmy detekcji twarzy, dzięki którym pomiar temperatury realizowany jest tylko na określonych obiektach (twarz), a liczba fałszywych alarmów zostaje zredukowana do minimum. Zaawansowana analityka obrazu w kamerze znacznie zwiększają wydajność stanowiska pomiarowego, pozwalając mierzyć jednocześnie temperaturę u wielu osób.



Bispektralna kamera Hikvision

Rys.2 Nagrywanie w dwóch pasmach promieniowania



Tryb Picture in Picture

Dwa obrazu w jednym

Dzięki bispektralnemu charakterowi pracy kamera obsługuję funkcję PIP - Picture in Picture. Umożliwia ona wyświetlanie miniatury jednego z obrazów (w spektrum cieplnym) w pełnoekranowym trybie drugiego (w spektrum wizyjnym). Dzięki tej funkcji operator systemu może szybko zidentyfikować osoby w polu widzenia kamery oraz sprawdzić, czy tło termiczne pozostaje niezaburzone (np. przez pojawienie się innego obiektu niż człowiek, emitującego znaczną ilość ciepła).

Funkcja PIP może zostać uruchomiona z poziomu menu kamery trybie obrazu termowizyjnego w obrazie widzialnym.



Tryb Picture in Picture w kamerze DS-2TD2636B-13/PA

Rys.3 Tryb Picture in Picture w kamerze



Współpraca z BlackBody

Obniżenie błędu pomiarowego

Model DS-2TD2636B-13/PA w trybie autonomicznym pozwala na pomiar temperatury ciała z dokładnością do części dziesiętnych stopnia oraz z maksymalnym błędem pomiaru na poziomie ±0.5℃. Poprzez dołączenie do stanowiska pomiarowego modułu kalibrującego BlackBody DS-2TE127-G4A błąd ten ulega obniżeniu do ±0.3℃. Dodatkowo moduł znacznie podnosi odporność kamery na czynniki zaburzające pomiar, takie jak cienie termiczne (np. na szybach oraz powierzchniach odbijających promieniowanie) oraz ruchy mas powietrza (np. z klimatyzatorów). Co więcej, dzięki zastosowaniu BlackBody kamera nie musi przechodzić wstępnej kalibracji przy uruchomieniu, wynikającej z potrzeby dostosowania się kamery do tła termicznego oraz temperatury otoczenia.

Moduł kalibracyjny BlackBody

Rys.4 Moduł kalibracyjny BlackBody - DS-2TE127-G4A



Przykłady zastosowań

lnstytucje prywatne i publiczne

Możliwość masowego mierzenia temperatury w czasie rzeczywistym jest szczególnie przydatna w obiektach i instytucjach, w których pojawienie się osób potencjalnie zarażonych może zaważyć na dalszym funkcjonowaniu placówki. Dzięki szybkiemu wykryciu anamalii temperaturowych kamera termowizyjna znacznie zmniejsza ryzyko tymczasowego przestoju w funkcjonowaniu instytucji bądź przedsiębiorstwa, wynikającego z objęcia danego obszaru oraz grupy osób kwarantanną bądź dozorem epidemiologicznym.

Docelowe miejsca instalacji kamer:

  • zakłady produkcyjne
  • biurowce i przestrzenie co-workingowe
  • galerie handlowe
  • lotniska
  • placówki edukacyjne
  • szpitale
  • urzędy

Kamera z opakowaniem

Specyfikacja techniczna



DS-2TD2636B-13/P
Moduł termowizyjny
Przetwornik niechłodzony VOx
Rozdzielczość w termowizji 384x288
Interwał pixeli 17μm
Widmo pracy 8 μm do 14 μm
Czułość termiczna NETD ≤ 40 mk (@25 °C, F# = 1.1)
Obiektyw 13mm
IFOV (chwilowe pole widzenia) 1.3 mrad
FOV 28,8° × 21.6° (H × V)
Min. odległość skupienia (ostrości) 0.5 m
Przesłona F 1.0
Zakres regulacji Pan: 0° do 360°, Tilt: 0° do 180°
Moduł światła widzialnego
Przetwornik 1/2.7" CMOS Progressive Scan
Rozdzielczość 2688 × 1520
Obiektyw 6mm
Czułość:  0.0089 lux (kolor)
Prędkość migawki  1 s do 1/100,000 s
FOV 51.7° × 28° (H × V)
Szeroki zakres dynamiki WDR 120 dB True WDR
Oświetlacz podczerwieni IR50m
Regulacja IR Automatyczna
Parametry obrazu
Strumień główny
  • Światło białe: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720)
  • Światło białe: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720)
  • Termowizja: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
Strumień pomocniczy
  • Światło białe: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144)
  • Światło białe: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120)
  • Termowizja: 704 × 576, 352 × 288, 320 × 240
Kompresja wideo H.265/H.264/MJPEG
Kompresja audio G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
Protokoły sieciowe  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Jednoczesny podgląd na żywo Do 20 użytkowników
Funkcje obrazu
Fuzja obrazów, bispektralna Połączony widok z obrazu termowizji z fuzją detali obrazu spektrum widzialnego
Obraz w obrazie Nałożenie obrazu termowizji na obraz w spektrum widzialnym
Funkcje smart
Inteligentna analiza obrazu VCA
  • 4 rodzaje zdarzeń (przekroczenie linii, wtargniecie, naruszenie strefy, opuszczenie strefy
  • do 8 zdarzeń jednocześnie
Pomiar temperatury
  • 3 rodzaje schematów pomiaru temperatury
  • do 21 schematów jednocześnie (10 punktów, 10 stref, 1 linia)
Zakres temperatury pomiaru +30°C do +45 °C
Dokładność pomiaru ±0.5°C
Integracja
Wejście alarmowe 2x (0-5VDC)
Wyjście alarmowe 2x wyjście przekaźnikowe, konfigurowalne
Reakcja na alarm nagranie na SD, impuls na przekaźnik, upload na serwer FTP, powiadomienie email
Wejście audio 1x 3.5mm Mic. in
Interfejs komunikacji 1x RJ45 10/100Mbps Ethernet, 1x RS-485
Protokoły integracji otwarte API, ISAPI, Hikvision SDK, third party platforms, ONVIF
Oprogramowanie klienckie iVMS-4200, Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+
Ogólne
Menu 32 języki (w tym PL, ENG, GER)
Pobór mocy
  • 12 VDC, 0.63A, maks. 9W
  • 18 VAC to 30 VAC: 0.38 A
  • PoE: (802.3af, class 3), 42.5V do 57V, 0.17A do 0.22A, maks. 9.5W
Temp pracy: -20 °C do 50 °C
Klasa szczelności IP66
Ochrona przeciwprzepięciowa TVS 6000V
Wymiary 376.1 mm × 119.1 mm × 118.1 mm
Waga 1,82 Kg
Gwarancja 36 miesięcy
DS-2TD2636B-13/PA
Moduł termowizyjny
Przetwornik niechłodzony VOx
Rozdzielczość w termowizji 384x288
Interwał pixeli 17μm
Widmo pracy 8 μm do 14 μm
Czułość termiczna NETD ≤ 40 mk (@25 °C, F# = 1.1)
Obiektyw 13mm
IFOV (chwilowe pole widzenia) 1.3 mrad
FOV 28,8° × 21.6° (H × V)
Min. odległość skupienia (ostrości) 0.5 m
Przesłona F 1.0
Zakres regulacji Pan: 0° do 360°, Tilt: 0° do 180°
Moduł światła widzialnego
Przetwornik 1/2.7" CMOS Progressive Scan
Rozdzielczość 2688 × 1520
Obiektyw 6mm
Czułość:  0.0089 lux (kolor)
Prędkość migawki  1 s do 1/100,000 s
FOV 51.7° × 28° (H × V)
Szeroki zakres dynamiki WDR 120 dB True WDR
Oświetlacz podczerwieni IR50m
Regulacja IR Automatyczna
Parametry obrazu
Strumień główny
  • Światło białe: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720)
  • Światło białe: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720)
  • Termowizja: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
Strumień pomocniczy
  • Światło białe: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144)
  • Światło białe: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120)
  • Termowizja: 704 × 576, 352 × 288, 320 × 240
Kompresja wideo H.265/H.264/MJPEG
Kompresja audio G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
Protokoły sieciowe  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Jednoczesny podgląd na żywo Do 20 użytkowników
Funkcje obrazu
Fuzja obrazów, bispektralna Połączony widok z obrazu termowizji z fuzją detali obrazu spektrum widzialnego
Obraz w obrazie Nałożenie obrazu termowizji na obraz w spektrum widzialnym
Funkcje smart
Inteligentna analiza obrazu VCA
  • 4 rodzaje zdarzeń (przekroczenie linii, wtargniecie, naruszenie strefy, opuszczenie strefy
  • do 8 zdarzeń jednocześnie
Pomiar temperatury
  • 3 rodzaje schematów pomiaru temperatury
  • do 21 schematów jednocześnie (10 punktów, 10 stref, 1 linia)
Zakres temperatury pomiaru +30°C do +45 °C
Dokładność pomiaru ±0.5°C
Integracja
Wejście alarmowe 2x (0-5VDC)
Wyjście alarmowe 2x wyjście przekaźnikowe, konfigurowalne
Reakcja na alarm nagranie na SD, impuls na przekaźnik, upload na serwer FTP, powiadomienie email
Wejście audio 1x 3.5mm Mic. in
Interfejs komunikacji 1x RJ45 10/100Mbps Ethernet, 1x RS-485
Protokoły integracji otwarte API, ISAPI, Hikvision SDK, third party platforms, ONVIF
Oprogramowanie klienckie iVMS-4200, Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+
Ogólne
Menu 32 języki (w tym PL, ENG, GER)
Pobór mocy
  • 12 VDC, 0.63A, maks. 9W
  • 18 VAC to 30 VAC: 0.38 A
  • PoE: (802.3af, class 3), 42.5V do 57V, 0.17A do 0.22A, maks. 9.5W
Temp pracy: -20 °C do 50 °C
Klasa szczelności IP66
Ochrona przeciwprzepięciowa TVS 6000V
Wymiary 376.1 mm × 119.1 mm × 118.1 mm
Waga 1,82 Kg
Gwarancja 36 miesięcy
