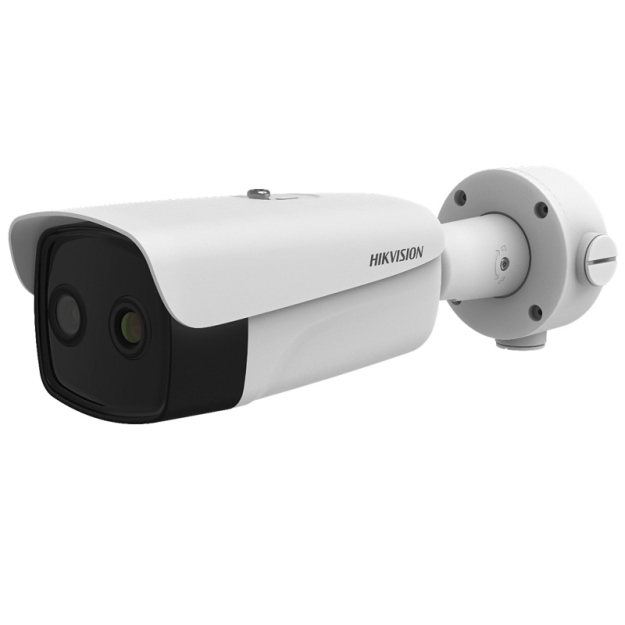

Kamera termograficzna DS-2TD2636B-15/P - Hikvision

Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.

Model DS-2TD2636B-15/P jest zaawansowaną kamerą termowizyjną wysokiej czułości, dedykowaną do wykrywania osób, posiadających podwyższoną temperaturę ciała, która może być jednym z symptomów rozwijającej się infekcji bakteryjnej lub wirusowej. Urządzenia pracuje w trybie bispektralnym - nagrywanie odbywa się zarówno w świetle widzialnym, jak i w paśmie promieniowania cieplnego.

Najważniejsze cechy:

• wysoka rozdzielczość w spektrum cieplnym - 384 × 288
• Zakres pomiaru: 30°C do 45°C;
• Maksymalny błąd pomiaru: ±0.5 °C
• Funkcja automatycznego alarmu
• Zasięg pomiaru: 4.5 - 8m od kamery
• Rozdzielczość w paśmie widzialnym: 4MPx

Parametry techniczne:

Termowizja

• Przetwornik: Tlenek wanadu VOx, niechłodzony
• Rozdzielczość: 384 × 288
• Zasięg spektralny: 8μm~14μm
• Interwał pixeli: 17μm
• Obiektyw: 15 mm
• Czułość termiczna：<35 mK
• Sygnalizacja alarmu: alert dźwiękowy, sygnał na przekaźniku
• FOV: 24.5°×18.5°
• Maksymalny błąd pomiaru: ±0.5℃

Światło białe

• Przetwornik: 1/2.7" CMOS, skanowanie progresywne
• Rozdzielczość: 4Mpx @2688×1520
• Czułość: 0.0089 Lux (kolor)
• Obiektyw: 6 mm
• FOV: 51.7°×28° (H × V)
• Funkcje obrazu: 3D-DNR, TrueWDR
• Oświetlacz podczerwieni: IR50m

Rys.1 Wymiary kamery

Warunki prawidłowego pomiaru:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

• kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
• obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
• w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5 stopni C czas ten wynosi ~30 sekund.
• kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.

Bispektralny tryb pracy

Eliminacja fałszywych alarmów

Nowe kamery termograficzne Hikvision wykorzystują dwa pasma promieniowania - spektrum widzialne oraz cieplne. Dodatkowo posiadają one zintegrowane algorytmy detekcji twarzy, dzięki którym pomiar temperatury realizowany jest tylko na określonych obiektach (twarz), a liczba fałszywych alarmów zostaje zredukowana do minimum. Zaawansowana analityka obrazu w kamerze znacznie zwiększają wydajność stanowiska pomiarowego, pozwalając mierzyć jednocześnie temperaturę u wielu osób.

Rys.2 Nagrywanie w dwóch pasmach promieniowania

Tryb Picture in Picture

Dwa obrazu w jednym

Dzięki bispektralnemu charakterowi pracy kamera obsługuję funkcję PIP - Picture in Picture. Umożliwia ona wyświetlanie miniatury jednego z obrazów (w spektrum cieplnym) w pełnoekranowym trybie drugiego (w spektrum wizyjnym). Dzięki tej funkcji operator systemu może szybko zidentyfikować osoby w polu widzenia kamery oraz sprawdzić, czy tło termiczne pozostaje niezaburzone (np. przez pojawienie się innego obiektu niż człowiek, emitującego znaczną ilość ciepła).

Funkcja PIP może zostać uruchomiona z poziomu menu kamery trybie obrazu termowizyjnego w obrazie widzialnym.

Rys.3 Tryb Picture in Picture w kamerze

Współpraca z BlackBody

Obniżenie błędu pomiarowego

Model DS-2TD2636B-15/PA w trybie autonomicznym pozwala na pomiar temperatury ciała z dokładnością do części dziesiętnych stopnia oraz z maksymalnym błędem pomiaru na poziomie ±0.5℃. Poprzez dołączenie do stanowiska pomiarowego modułu kalibrującego BlackBody DS-2TE127-G4A błąd ten ulega obniżeniu do ±0.3℃. Dodatkowo moduł znacznie podnosi odporność kamery na czynniki zaburzające pomiar, takie jak cienie termiczne (np. na szybach oraz powierzchniach odbijających promieniowanie) oraz ruchy mas powietrza (np. z klimatyzatorów). Co więcej, dzięki zastosowaniu BlackBody kamera nie musi przechodzić wstępnej kalibracji przy uruchomieniu, wynikającej z potrzeby dostosowania się kamery do tła termicznego oraz temperatury otoczenia.

Rys.4 Moduł kalibracyjny BlackBody - DS-2TE127-G4A

Przykłady zastosowań

lnstytucje prywatne i publiczne

Możliwość masowego mierzenia temperatury w czasie rzeczywistym jest szczególnie przydatna w obiektach i instytucjach, w których pojawienie się osób potencjalnie zarażonych może zaważyć na dalszym funkcjonowaniu placówki. Dzięki szybkiemu wykryciu anamalii temperaturowych kamera termowizyjna znacznie zmniejsza ryzyko tymczasowego przestoju w funkcjonowaniu instytucji bądź przedsiębiorstwa, wynikającego z objęcia danego obszaru oraz grupy osób kwarantanną bądź dozorem epidemiologicznym.

Docelowe miejsca instalacji kamer:

• zakłady produkcyjne
• biurowce i przestrzenie co-workingowe
• galerie handlowe
• lotniska
• placówki edukacyjne
• szpitale
• urzędy

Specyfikacja techniczna
