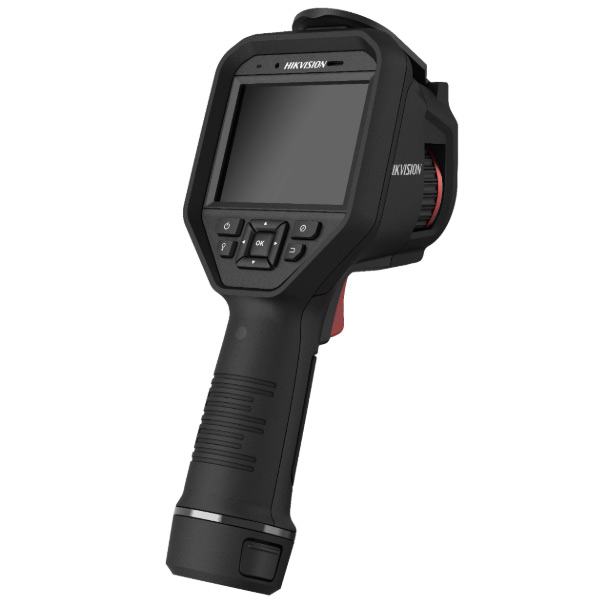

Kamera termowizyjna DS-2TP21B-6AVF/W - Hikvision

Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.

Ręczna kamera bispektralna (termowizja + światło widzialne) DS-2TP21B-6AVF/W jest modelem dedykowanym do badania temperatury obiektów, np. ludzkiego ciała. Dzięki dużej dokładności pomiaru (+/-0.5°C) kamera może być z powodzeniem stosowana do wykrywania, w czasie rzeczywistym, osób posiadających podwyższoną temperaturę ciała (znajdujących się w stanie podgorączkowym).

Kamera posiada możliwość prowadzenia szybkich pomiarów do 1os/sekundę co przekłada się znaczenie na szybkość reakcji odpowiednich organów na wykrycie osób, będących potencjalnymi nosicielami patogenu. Dzięki zdalnemu charakterowi pomiaru minimalizowane jest również ryzyko zarażenia osoby przeprowadzającej ten pomiar.

Model DS-2TP21B-6AVF/W przeznaczony jest do instalacji w przestrzeni publicznej oraz prywatnej, w miejscach o dużym przepływie osób podróżujących, takich jak lotniska, porty, zakłady produkcyjne i szpitale.

Najważniejsze cechy:

• Rozdzielczość modułu termowizyjnego - 160×120
• Przetwornik wysokiej czułości - niechłodzony VOx
• Nagrywanie w świetle widzialnym oraz termowizji - bispektralność
• Zakres pomiaru temperatury: 30°C do 45°C
• Błąd pomiaru: ±0.5 °C
• Odległość pomiaru - od 1.5m do 2.5m od kamery
• Automatyczne wywołanie alarmu
• Sygnalizacja dźwiękowa alarmu

Parametry techniczne:

Termowizja

• Przetwornik: Tlenek wanadu VOx, niechłodzony
• Rozdzielczość: 160 × 120
• Zasięg spektralny: 8μm~14μm
• Interwał pixeli: 17μm
• Obiektyw: 6.2 mm
• Czułość termiczna：<40 mK
• Sygnalizacja alarmu: dźwięk, światło
• FOV: 25° × 18.7°
• Maksymalny błąd pomiaru: ±0.5℃

Rys. 1 Wymiary kamery

Warunki prawidłowego pomiaru:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

• kamera  powinna pracować w środowisku o temperaturze od 10°C do 35°C
• obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
• w przypadku dużej różnicy temperatur (powyżej 15°C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5°C czas ten wynosi ~30 sekund.
• kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.

Przykłady zastosowań

lnstytucje prywatne i publiczne

Możliwość masowego mierzenia temperatury w czasie rzeczywistym jest szczególnie przydatna w obiektach i instytucjach, w których pojawienie się osób potencjalnie zarażonych może zaważyć na dalszym funkcjonowaniu placówki. Dzięki szybkiemu wykryciu anamalii temperaturowych kamera termowizyjna znacznie zmniejsza ryzyko tymczasowego przestoju w funkcjonowaniu instytucji bądź przedsiębiorstwa, wynikającego z objęcia danego obszaru oraz grupy osób kwarantanną bądź dozorem epidemiologicznym.

Docelowe miejsca instalacji kamer:

• zakłady produkcyjne
• biurowce i przestrzenie co-workingowe
• dworce kolejowe
• lotniska
• placówki edukacyjne
• szpitale
• urzędy
