Autonomiczny terminal DS-K1TA70MI-T z pomiarem temperatury ciała - Hikvision

Produkt promocyjny - dostępny do wyczerpania zapasów.

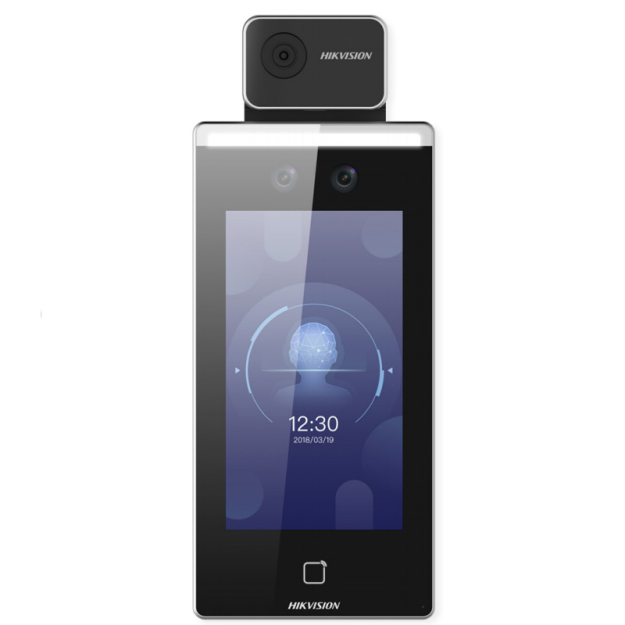

Terminal DS-K1TA70MI-T marki Hikvison to zintegrowany z kamerą termowizyjną panel kontroli dostępu, wyposażony w funkcje detekcji oraz rozpoznawania twarzy, a także wykonywania pomiarów temperatury ciała.

Urządzenie w czasie rzeczywistym mierzy temperaturę powierzchnię skóry i automatycznie wyświetla oraz przesyła informacje o anomaliach do jednostki nadzorującej (np. do programu iVMS). Terminal został również wyposażony w algorytmy weryfikujące obecność lub brak obecności maseczki ochronnej na twarzy osoby, znajdującej się w obiektywie kamery.

DS-K1TA70MI-T obsługuje do 6 tysięcy twarzy w bazie oraz do 100 tysięcy zdarzeń w obrębie systemu. Może być również integrowany z innymi systemami kontroli dostępu poprzez protokół Wiegand. Model ten posiada również na pokładzie zintegrowany czytnik kart w standardzie Mifare.

Dzięki metodzie montażu na dedykowanym stojaku terminal może pracować autonomicznie w praktycznie każdej przestrzeni wewnętrznej.

Najważniejsze cechy:

• Rozdzielczość modułu termowizyjnego - 120×160
• Przetwornik wysokiej czułości - niechłodzony VOx
• Interfejs: ekran dotykowy 7" LCD
• Zakres pomiaru temperatury: 30°C do 45°C
• Maksymalny błąd pomiaru: ±0.5 °C
• Zasięg detekcji i pomiaru - do 0.3-1.5m od kamery
• Sygnalizacja alarmu: dźwiękowa oraz wizualna
• Prędkość pomiaru:  <0,2 s (1 osoba)
• Skuteczność rozpoznania twarzy: ≥99%
• Czytnik kart zbliżeniowych: Mifare 13.56MHz

Prezentacja działania systemu

Parametry techniczne:

Termowizja

• Przetwornik: Tlenek wanadu VOx, niechłodzony
• Rozdzielczość: 120 × 160
• Framerate: 25 kl/s
• Maksymalny błąd pomiaru: ±0.5℃ (bez BlackBody)
• Zasięg pomiaru: 0.5m do 1.5m
• Sygnalizacja alarmu: dźwiękowa, wizualna
•

Ogólne

• Ekran: dotykowy 7" LCD
• Kamera (światło białe): 2Mpx
• Rozpoznawanie twarzy: tak, do 6.000 w bazie, 100.000 zdarzeń
• Detekcja obecności maseczki: Tak
• Wyjście przekaźnikowe: 1
• Interfejs RS-485: 1
• Interfejs Wiegand: 1
• Interfejs sieciowy: Ethernet 10/100/1000Mbps
• Komunikacja audio: dwustronna
• Oprogramowanie centralne: iVMS-4200
• Zastosowanie: wewnętrzne

Rys. 1 Wymiary terminala

Warunki prawidłowego pomiaru temperatury:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

• terminal powinna pracować w bezwietrznym środowisku o temperaturze od 10℃ do 35℃
• obiektywu kamery terminala nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
• w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią, z której wchodzą osoby, których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5 stopni C czas ten wynosi ~30 sekund.
• terminal przy pierwszym uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 90 min - przez ten czas system nie powinien dokonywać pomiarów.

Metody instalacji

Instalacja modelu DS-K1TA70MI-T może być dostosowana do typu pomieszczenia, w jakim ma pracować. Urządzenie może być zamontowane w jednej z trzech konfiguracji:

• montaż na uchwycie DS-DM0701BL do postawienia na biurku
• montaż ze stand'em podłogowym DS-KAB671-B z możliwością ulokowania na dowolnej powierzchni
• montaż naścienny

Rys 2. Możliwe sposoby instalacji panelu

Zdalna obsługa

Program iVMS-4200

Terminal pomiarowy marki Hikvision jest w pełni zarządzalny z poziomu dedykowanego oprogramowania klienckiego iVMS-4200. Program ten pozwala na zdalną konfigurację oraz obsługę urządzeń poprzez intuicyjny interfejs użytkownika, dający pełną kontrolę nad wszystkimi procesami zachodzącymi w obrębie systemu. Program iVMS-4200 umożliwia zdalne realizowanie takich funkcji jak tworzenie raportów z historii wejść i wykrytych anomalii temperaturowych oraz zdalne sterowanie wyjściami przekaźnikowymi.

Przykłady zastosowań

Instytucje prywatne i publiczne

Zastosowanie temperatury jako metody autoryzacji dostępu jest szczególnie przydatne w obiektach i instytucjach, w których pojawienie się osób potencjalnie zarażonych może zaważyć na dalszym funkcjonowaniu placówki. Dzięki szybkiemu wykryciu anomalii temperaturowych terminal termowizyjny znacznie zmniejsza ryzyko tymczasowego przestoju w funkcjonowaniu instytucji bądź przedsiębiorstwa, wynikającego z objęcia danego obszaru oraz grupy osób kwarantanną bądź dozorem epidemiologicznym.

Docelowe miejsca instalacji terminala:

• placówki edukacyjne
• szpitale
• urzędy i
• lotniska i porty
• biurowce
• przestrzenie co-workingowe
• inne instytucje publiczne

Rys. 3 Obszary zastosowań terminala z funkcją pomiaru temperatury
