DS-KIS702Y - Zestaw wideodomofonowy IP, 2-żyłowy - Hikvision

Wideodomofon 2-żyłowy DS-KIS702Y - Hikvision

Model DS-KIS702Y jest zestawem wideodomofonowym IP, wykorzystującym instalację 2-żyłową. Główną cechą tego zestawu jest możliwość uruchomienia go z wykorzystaniem niemal dowolnego rodzaju okablowania przy zachowaniu pełnej funkcjonalności systemów sieciowych. Urządzenie umożliwia komunikację oraz zdalne przekierowania połączeń poprzez dedykowaną aplikację mobilną Hik-Connect.

Zastosowanie interfejsu dwużyłowego pozwala na instalacje DS-KIS702Y w miejsce starych instalacji domofonowych, w których nie ma możliwości poprowadzenia przewodów sieciowych UTP.

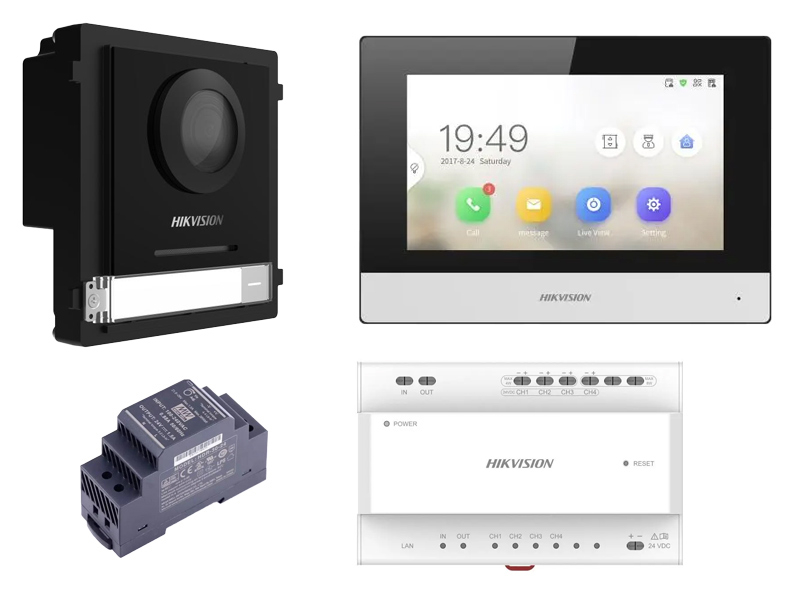

W skład zestawu wchodzi:

• 1x Monitor wewnętrzny LCD - DS-KH6320Y-WTE2
• 1x Stacja bramowa z kamerą FishEye - DS-KD8003Y-IME2
• 1x Panel montażowy - DS-KD-ACW1
• 1x Dystrybutor zasilania - DS-KAD704Y
• 1x Zasilacz - DS-KAW30-2N
• 1x Karta pamięci do instalacji w monitorze - 16GB micro SD Hikvision

Parametry techniczne stacji bramowej DS-KD8003Y-IME2:

• Kamera: 2Mpx Full HD
• Kąt widzenia: poziom 146°, pion 82°
• Oświetlacz IR: Tak, zasięg do 3m
• Wbudowany mikrofon: Tak
• Wbudowany głośnik: Tak
• Funkcje obrazu: BLC, DNR, True WDR
• Podświetlenie przycisku: LED
• Wyjścia przekaźnikowe: 2x NC/NO
• Wejścia alarmowe: x4
• Zasilanie: 12V DC, 500mA
• Klasa szczelności: IP65
• Materiał: stop metalu
• Wymiary: 98 mm × 99.8 mm × 43.9 mm
• Montaż: natynkowy( panel DS-KD-ACW1 w zestawie)

Rys 1. Schemat stacji zewnętrznej wideodomofonu

Parametry techniczne monitora DS-KH6320Y-WTE2:

• Wyświetlacz: 7" TFT
• Rodzaj: Dotykowy
• Rozdzielczość: 1024x600
• Wbudowany mikrofon: Tak
• Wbudowany głośnik: Tak
• Rodzaj instalacji: 2-żyłowa
• Wbudowany moduł WiFi: Tak, Wi-Fi 802.11b/g/n
• Zdalna obsługa: aplikacja Hik-Connect, iVMS-4200
• Wejścia alarmowe: 8
• Wsparcie RS-485: Tak
• karta TF: Tak, karta do 128GB
• Zasilanie 24V DC
• Pobór mocy: <4W
• Wymiary: 200×140×23,6mm
• Materiał: tworzywo sztuczne
• Montaż: nawierzchniowy (akcesoria montażowe w zestawie)

Rys 2. Schemat monitora wewnętrznego

Parametry techniczne dystrybutora zasilania - DS-KAD704Y:

• Interfejs sieciowy: x1
• Interfejs dwuprzewodowy: x4
• Kompatybilność: Instalacja domofonowa 2-przewodowa Hikvision
• Montaż: Szyna DIN, TS-35
• Zasilanie: 24 V DC
• Pobór mocy: < 9 W
• Obudowa: Plastikowa
• Temperatura pracy: -10 °C ... 50 °C
• Waga: 0.27 kg
• Wymiary: 144  x 90  x 66mm

Rys 3. Schemat dystrybutora zasilania

Zdalna obsługa w aplikacji

Integracja z Hik-Connect

Nowe systemy wideodomofonowe 2-giej generacji (w tym dwużyłowy system DS-KIS702Y) firmy Hikvision mogą być obsługiwane przez dedykowaną aplikację mobilną Hik-Connect. Dzięki zainstalowaniu i dodaniu urządzenia do indywidualnego konta w aplikacji użytkownik otrzymuje dostęp do takich funkcji, jak:

• podgląd obrazu z kamery w czasie rzeczywistym
• odtwarzanie nagrań i powiadomień
• prowadzenie zdalnych rozmów z osobą dzwoniącą
• sterowanie wejściem - zarówno furtką, jak i bramą (w przypadku dostępnych 2 przkaźników)
• dostęp do historii zdarzeń w obrębie systemu

Co więcej, ta sama aplikacja pozwala na obsługę pozostałych systemów, takich jak monitoring wizyjny i system alarmowy. Aplikacja mobilna Hik-Connect jest dostępna zarówno na urządzenia z systemem Android jak i iOS.

Czysty obraz bez zakłóceń

Funkcje poprawy oświetlenia

Zastosowana w stacji bramowej kamera wykorzystuje wydajny przetwornik CMOS o rozdzielczości 2Mpx, zapewniający płynny i ostry obraz zarówno w dzień, jak i w nocy. Dzięki wsparciu zintegrowanych funkcji dostosowania obrazu wysoka jakość materiału wideo pozostaje niezmienna, niezależnie od warunków atmosferycznych oraz oświetlenia na zewnątrz. Funkcje, zastosowane w kamerze to:

• BLC - kompensacja światła padające zza kamery
• DNR - cyfrowa redukcja szumów przetwornika światłoczułego
• True WDR - mechaniczny szeroki zakres dynamiki, redukujący duże wahania oświetlenia
• Oświetlenie IR - pozwalające na nagrywanie w nocy

Kamera charakteryzuje się również bardzo szerokim kątem nagrywania, dzięki czemu co rejestracja obrazu obejmuje znaczny obszar wokół stacji.
