DV-4 - Dystrybutor sygnału video - CYFRAL

Kod:
23008



PRODUKT WYCOFANY Z OFERTY

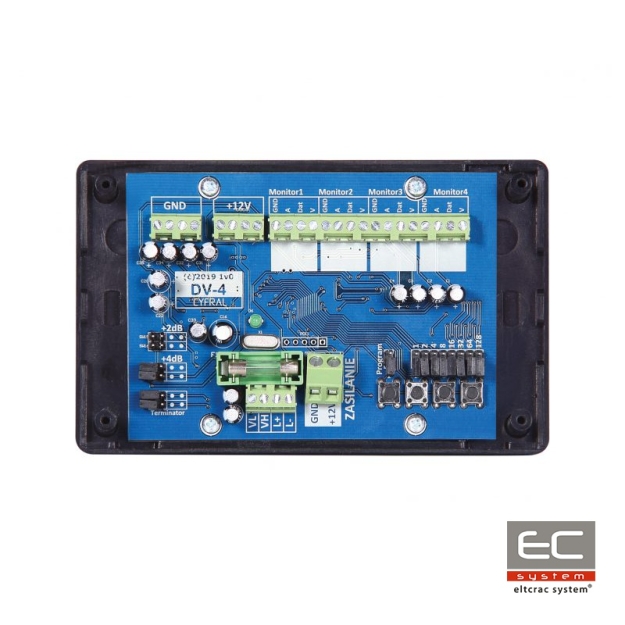

DV4 - Dystrybutor sygnału video - CYFRAL




Dystrybutor DV-4 jest czterokanałowym rozdzielaczem sygnału wizji i dekoderem numeru do cyfrowego systemu videodomofonowego CC-4000. Urządzenie jest przeznaczone do podłączania videomonitorów firmy Cyfral. Zamienia symetryczny sygnał wizji i linii unifonów na cztery kanały do podłączenia monitorów abonenta. Dystrybutor posiada wbudowany dekoder adresów fizycznych linii unifonów, który należy zaprogramować przed użyciem. Dzięki temu rozwiązaniu nie ma potrzeby adresowania każdego z monitorów oraz istnieje możliwość podłączenia do trzech monitorów w jednym mieszkaniu (wewnętrzny interkom). Dodatkowo monitor abonenta nie jest w stanie wpłynąć na działanie reszty domofonu. Dystrybutor zasilany jest prądem stałym o napięciu 12-13,8V i natężeniu zależnym od ilości zasilanych monitorów. Należy przyjąć, że zasilacz powinien mieć wydajność 1A na monitor. W przypadku gdy dystrybutor nie zasila żadnego monitora (monitory zasilane lokalnie) można dystrybutor zasilić z płytki elektroniki sterującej CC-4000. Urządzenie umieszczone jest w plastikowej obudowie




Specyfikacja techniczna:

  • Maksymalna ilość monitorów: 4
  • Napięcie zasilające: 12-13,8V DC stabilizowane
  • Pobór prądu: 600mA/Monitor
  • Pobór prądu samego DV-4: ok 40mA
  • Pasmo przenoszenia wizj: 25Hz do 10MHz
  • Regulacja wzmocnienia: 0, 2dB, 4dB
  • Wymiary z obudową: 130x80x33mm
  • Zabezpieczenie nadprądowe: 4A
  • Klasa ochronności: IP30
  • Impedancja wejściowa video: 100Ohm
  • Impedancja wyjściowa video: 75Ohm
  • Rezystancja wejścia L+: 125kOhm
  • Zabezpieczenia antyprzepięciowe















 Schemat instalacji systemu CC4000









Systemy VIDEO CYFRAL

Systemy VIDEO CYFRAL przeznaczone są do nowych instalacji domofonowych. Znajdują swe zastosowanie w budynkach wielorodzinnych oraz na osiedlach zamkniętych. W skład systemu wchodzi: panel PC-4000RV lub PC4000R, elektronika CC-4000, dystrybutor DV-4, videomonitory V-4/V-7 lub/i unifony SMART-D, zasilacz.





Cechy systemu:

  • system współpracuje z videomonitorami V-4, V-7 i unifonami typu SMART-D
  • do 255 lokatorów na jedną klatkę
  • do 9999 lokatorów w systemie wielowejściowym bez powtarzających się numerów abonentów
  • do 65535 lokatorów w systemie wielowejściowym z numeracją central
  • w pełni konfigurowalna tablica abonentów w zakresie 1-9999
  • zintegrowany czytnik RFID unique 125khz
  • obsługa dwóch wejść na każdy panel
  • ośmioznakowy, podświetlany i automatycznie podgrzewany wyświetlacz LCD
  • tryb pracy wyświetlacza dzień/noc
  • brak ograniczenia ilości paneli nadrzędnych
  • funkcja zamka szyfrowego
  • osiem kluczy zbliżeniowych dla jednego lokatora
  • 1000 kluczy nieprzypisanych do żadnego lokatora
  • regulowany osobny czas otwarcia z przycisku wyjścia
  • tryb pracy rewersyjnej zaczepu
  • regulacja głośności pracy elektrozaczepu
  • możliwość własnego przypisania wejścia do zamka szyfrowego/klucza RFID
  • indywidualne nastawy dla każdego abonenta
  • trzy melodie dzwonka i funkcja dzwonka narastającego
  • szerokokątna kamera: 110 stopni z regulacją kąta widzenia, podświetlana diodami IR
  • symetryczna linia video, odporna na zakłócenia
  • tryb instalacyjny ułatwiający montaż systemu przez jedną osobę
  • tryb wyszukiwania uszkodzonych unifonów
  • możliwość programowania wszystkich nastaw z komputera PC
  • klucz serwisowy RFID ułatwiający instalację systemu
  • tryb otwierania gabinetowego
  • tryb szybkiego wejścia do klatki schodowej
