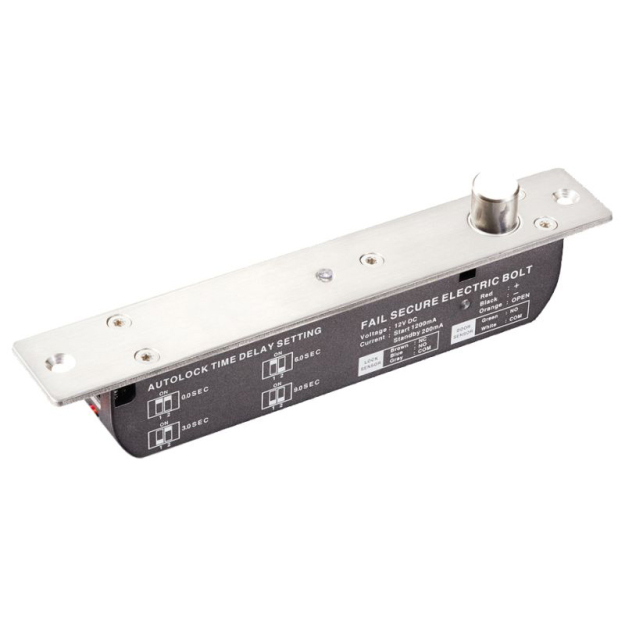

EB-1700 - Elektrozamek trzpieniowy z sygnalizacją położenia drzwi i zwłoką czasową - SCOT

Elektrozamek trzpieniowy z sygnalizacją położenia drzwi i zwłoką, EB-1700 - SCOT

Elektrozamek EB-1700R jest idealnym zamiennikiem lub uzupełnieniem dla elektrozaczepów, które są globalnie stosowane w systemach kontroli dostępu. Elektrozamek składa się z urządzenia wykonawczego zawierającego elektromagnes (montuje się tą część na lub w ramie drzwi), który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. Dopuszczalny nacisk na drzwi przy którym elektromagnes przyciąga metalową płytkę równy jest 2000kg. Dodatkowe uchwyty montażowe typu "S", "U" pozwalają na montaż elektrozamka nawierzchniowo lub w zastosowaniu go do zabezpieczania drzwi szklanych.

Autoblokada - Produkt posiada system automatycznego zamykania. Jeśli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte, po upływie ok. 5 sekund ponownie zostaną zaryglowane.

Sygnalizacja położenia drzwi - Elektrozamek jest wyposażony w styk NO, który może być wykorzystywany w systemach kontroli dostępu, informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeśli skrzydło drzwi znajduje sie bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia). Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Sygnalizacja zaryglowania drzwi - Elektrozamek posiada dodatkowe wyjście sygnalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styk NO pozostaje zwarty podczas zablokowania drzwi (wtedy dioda świeci na czerwono), rozwarty w przypadku braku napięcia lub jeśli drzwi są odblokowane (dioda nie swieci). Styk NC pozostaje rozwarty podczas zablokowania drzwi (dioda świeci na czerwono), zwarty w przypadku braku napięcia lub jeśli drzwi są odblokowane (dioda nie świeci).

Dioda LED - Na obudowie zamka znajduje się dioda informująca o stanie wejścia, mogąca świecić w 2 kolorach. Jeśli drzwi są zamknięte, jest to sygnalizowane zielonym kolorem diody. Jeśli drzwi zostaną otwarte lub będą niedomknięte - dioda będzie świecić kolorem czerwonym. Jeśli cewka zwory nie jest zasilana - dioda jest wygaszona.

Zwłoka czasowa - Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy zamka. Możliwe ustawienia to 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sygnału sterującego otwieraniem drzwi.

Wymiary zamka:

Połączenie:

Specyfikacja techniczna
