EC-133MB - Sterownik MODBUS dla oświetlenia LED - Enterius

Kod:
15982
Kod producenta:
5902596896362
Producent:
Enterius

Nowa wersja - v2.0


Zmiany

  • Nowa wersja obsługuje napięcie w zakresie od 10 do 24 V.
  • Zwiększona wydajność prądowa wyjść do 7 A na kanał dla całego zakresu napięć - co przy 24 V daje nam moc obsługiwaną na poziomie aż 500 W








Wersja v1.0

EC-133MB - Sterownik MODBUS dla oświetlenia LED - Enterius

  • Napięcie zasilania: 12 VDC ±30%
  • Zakres temperatur pracy: -15 ~ 55 ºC
  • Ilość kanałów wyjściowych: 3
  • Typ kanałów wyjściowych: OC (podający masę)
  • Pobór prądu bez obciążenia: 50 mA
  • Obciążalność prądowa wyjść ciągła: 7 A/kanał
  • Rozdzielczość sterowania PWM: 16 bit
  • Częstotliwość PWM: 730 Hz ±5%
  • Przekrój kostek połączeniowych: 2,5 mm^2
  • Wymiary urządzenia (D x S x W): 87 x 35 x 59 mm
  • Wersja urządzenia: 1.1


Opis produktu


EC133MB firmy Enterius to trzy kanałowy sterownik LED kontrolowany za pomocą protokołu Modbus, powszechnie stosowanym w automatyce budynkowej. Urządzenie może pracuje jako sterownik RGB lub 3 kanałowy ściemniacz LED w zależności od rodzaju podłączonych źródeł światła LED, najczęściej taśm LED. Urządzenie jest w pełni zgodne ze standardem Modbus, a jego najważniejsze cechy EC133MB to:

  • obudowa do montażu na szynie TS-35 (DIN)
  • 3 adresowane kanały wyjściowe PWM (OC) ciągła
  • obciążalność prądowa każdego kanału to aż 7A
  • 16 bitowa rozdzielczość sterowania LED (PWM)
  • zaimplementowana charakterystyka czułości oka ludzkiego (idealnie liniowe ściemnianie)
  • płynna regulacja jasności w zakresie od 100 do 0.1 %
  • wbudowana dioda RGB sygnalizująca stan pracy urządzenia
  • bardzo łatwa instalacja i bezobsługowa praca
  • wygodne sterowanie poprzez Modbus

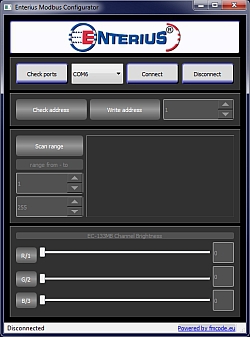

Enterius Modbus Configurator to darmowa aplikacja dla naszych sterowników LED Modbus EC-133MB na komputery z systemem Windows. Oprogramowanie współpracuje z konwerterem USB-Modbus EC-4MB produkcji Enterius. Możliwa jest także współpraca z innymi konwerterami USB-Modbus opartymi na chipie FTDI.

Aplikacja Enterius Modbus Configurator umożliwia łatwe adresowanie i testowanie sterowników EC-133MB. Pozwala także na skanowanie adresów urządzeń na magistrali Modbus oraz ich proste sterowanie. Można więc wykorzystać ją do tymczasowego sterowania instalacją LED do czasu odpowiedniego zaprogramowania głównego systemu automatyki. Obsługa aplikacji jest bardzo łatwa oraz intuicyjna. Instrukcję obsługi do Enterius Modbus Configurator można pobrać TUTAJ.

Enterius Modbus Configurator

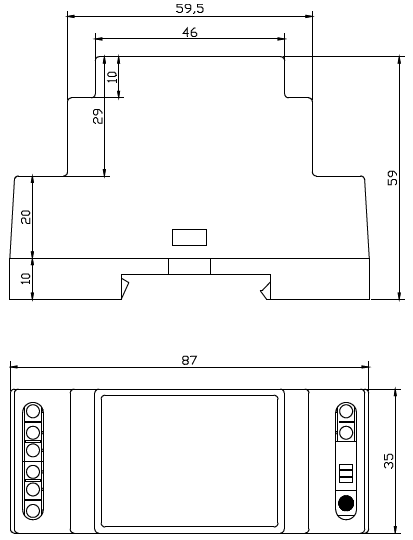

Wymiary


EC-133MB - Sterownik MODBUS dla oświetlenia LED - Enterius

Schemat połączeń


Schemat połączeń EC-133MB - Orno

Załączniki


CertyfikatKarta katalogowaInstrukcja
