KD-01 - Kompletny zestaw kontroli dostępu na jedne drzwi

KD-01 Kompletny zestaw kontroli dostępu na jedne drzwi.

Zestaw KD01 umożliwia kontrolę dostępu do pomieszczenia, budynku i wykluczenie dostępu osobom niepowołanym.
Zastosowana w zestawie zwora elektromagnetyczna utrzymuje drzwi w pozycji zamkniętej z siłą 280 KG.
Osoba wpisując na klawiaturze kodowej prawidłowy kod powoduje czasowe (programowalne) rozwarcie styków przekaźnika zamka co wywołuje zanik zasilania zwory elektromagnetycznej a to pozwala na otwarcie drzwi.
Osoba wychodząca z kontrolowanego pomieszczenia ma z kolei możliwość odblokowania drzwi poprzez naciśnięcie przycisku wyjścia co również powoduje przerwę w zasilaniu zwory elektromagnetycznej a w efekcie odblokowanie drzwi.
Opcjonalny zestaw montażowy zwory elektromagnetycznej może być przydatny w przypadku niestandardowych drzwi itp.
Oferowane rozwiązanie jest bardzo bezpieczne - w przypadku zaniku zasilania drzwi zostają odblokowane. Jest to bardzo istotne ze względu na bezpieczeństwo ewakuacji.

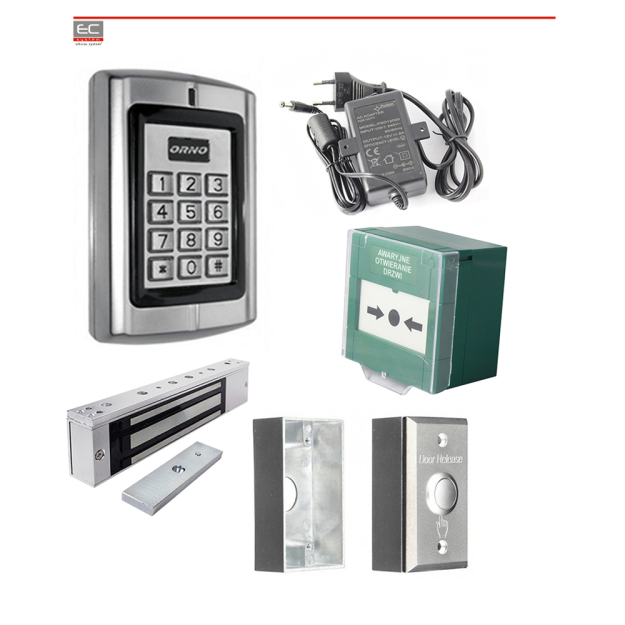

Zestaw zawiera:

•  Szyfrowany czytnik kart i breloków zbliżeniowych: OR-ZS-802

•  Zasilacz impulsowy z kablem 12V / 2A: PSD12020

•  Obudowa natynkowa przycisku wyjścia: BK-1A

•  Elektrozwora 280kg: EL-600SL
•  Przycisk: BT-1A

Opcjonalnie:

• Uchwyt L + EL-600SL2 kg

• Przycisk ewakuacyjny zielony z szybką


Sposoby montażu:

1) Standardowy - tylko z wykorzystaniem elementów zawartych w zestawie

2) Z zastosowaniem dodatkowych uchwytów "Z" + "L" (do wyboru w opcjach) - drzwi otwierane do wewnątrz.

Elementy zestawu:

1. Zamek szyfrowy z czytnikiem kart i breloków -OR-ZS-802

Zamek szyfrowy OR-ZS-802 jest urządzeniem, które łączy w sobie funkcje cyfrowej klawiatury kontroli dostępu oraz czytnika kart zbliżeniowych. Może pracować samodzielnie, a także jako część bardziej rozbudowanego systemu. Zamek szyfrowy może współpracować z elektromagnetycznymi zamkami, z systemami kontroli dostępu lub sterować innymi urządzeniami elektrycznymi lub alarmowymi. W razie zaniku zasilania wbudowana, nieulotna pamięć EPROM zachowuje zapisane dane w pamięci.  Kod użytkownika zabezpieczony jest 100 milionami możliwych kombinacji.  Zabezpieczenie systemu w chwili naruszenia dostępu może odbywać się poprzez podłączenie do dialera telefonicznego lub systemu alarmowego.

2. Zasilacz impulsowy PSD12020

Zasilacz PSD 12020 przeznaczony jest do zasilania z sieci 230V AC systemów wymagających napięcia 12V DC. Przewód zasilający zakończony jest wtyczką DC5,5/2,1. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe i przeciążeniowe.

3. Elektrozwora 320kg: 320C

Zwora elektromagnetyczna 320kg przystosowana jest do pracy ciągłej z napięciem 12V DC (napięcie stałe). Zwora składa się z elektromagnesu montowanego na ościeżnicy oraz metalowej płytki montowanej na skrzydle drzwi. Zwora pod napięciem wytwarza pole elektromagnetyczne przyciągające metalową płytkę, zabezpieczając w ten sposób drzwi przed otwarciem. Przy zaniku zasilania (oraz braku zasilacza buforowego) drzwi pozostają otwarte (zasada działania elektrozaczepów rewersyjnych) co znajduje zastosowanie w systemach gdzie wymagane jest otwarcie drzwi po zaniku zasilania np. w systemach ppoż, urzędach, szkołach.  Elektrozwory są bardzo wytrzymałe co umożliwia ich stosowanie w miejscach o dużym natężeniu ruchu. Do sterowania zworą możemy wykorzystać przycisk wyjścia ze stykiem NC.

Parametry zwory:

• nośność - 320kg
• zasilanie - 12 V DC
• obciążalność - 500mA/12V
• zwora do stosowania wewnętrznego
• proponowany zasilacz: PSD12020, AWZ200
• sygnalizacja otwarcia drzwi - przekaźnik NO/NC
• wymiary - 238 x 47 x 25 mm

4. Przycisk wyjścia BT-1A

Parametry techniczne:

• Styk NO i NC
• Obciążalność: 3A / 36V DC
• Akcesorium - obudowa natynkowa BK-1A
• Wymiary: 50 x 86 x 9 mm (gł. puszki: 25mm)

5. Obudowa natynkowa przycisku BT-1A: BK-1A

• Wymiary: 50 x 86 x 25mm

Opcjonalnie:

6. Przycisk ewakuacyjny z szybką FA105

Aktywowanie przycisku FA105, poza przełączeniem styków, powoduje pojawienie się jaskrawego fluorescencyjnego pola. Przycisk FA105OP jest resetowalny przy pomocy specjalnego klucza (w zestawie), dzięki czemu resetu nie jest w stanie wykonać niepowołana osoba. Przezroczysta osłonka zapobiega przypadkowemu użyciu. Nie ma konieczności wymiany osłonki po użyciu przycisku.

Parametry techniczne:

• Zastosowane styki: NO/NC
• Ilość styków: 2
• Obciążalność styków: 30V 2A
• Stopień ochrony: IP44
• Wymiary szer./wys./gł./gł. bez tylnej osłony: 87,5/87,5/56,5/32 mm
• Waga: 160 g

 7. Uchwyt do elektrozwory: L + Z 350kg

Komplet uchwytów do elektrozwory 320C

• uchwyt L
• uchwyt Z
