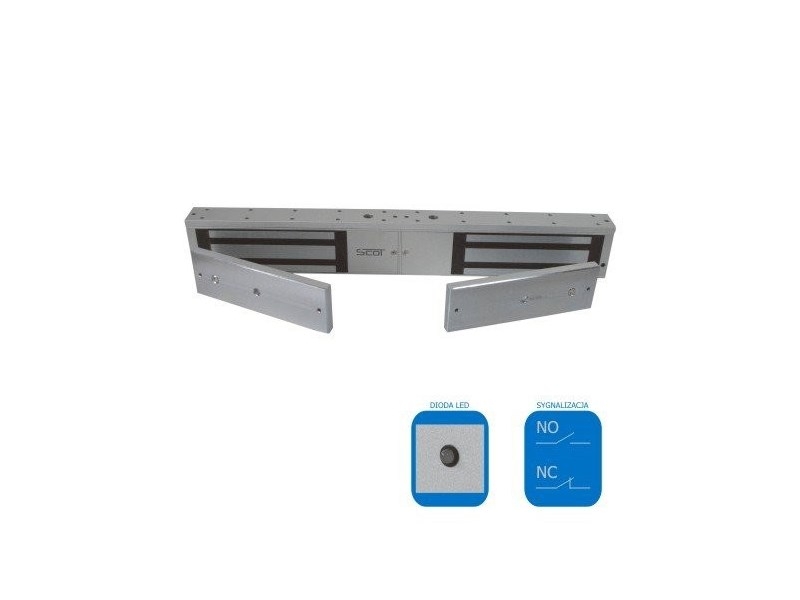

EL-1500DSL - Zwora elektromagnetyczna z sygnalizacją i diodą LED - SCOT

Charakterystyka zwory elektromagnetycznej z sygnalizacją i diodą LED - EL1500DSL - SCOT

- Maks. nacisk na drzwi 2 x 750 kg
- Przeznaczenie: Wewnętrzna dualna
- Napięcie zasilania: 12V DC/24V DC
- Pobór prądu 2 x 800mA (12V DC) / 2 x 400mA (24V DC)
- Sygnalizacja: Tak (styk NO/NC)
- Dioda informacyjna LED: Tak

Opis zwory elektromagnetycznej EL1500 DSL

Zwory elektromagnetyczne marki SCOT z sygnalizacją wyposażone są w przekaźnik NC (lub NO/NC) o obciążalności 1A / 24VDC, który może być wykorzystany w systemie kontroli dostępu informując o otwarciu, zamknięciu sterowanych drzwi. Dzięki temu można przekazać informację np. do systemu alarmowego, informując o stanie drzwi. Dioda LED Na obudowie zwory znajduje się dwukolorowa dioda informująca o stanie wejścia. Jeżeli drzwi są zamknięte, jest to sygnalizowane zielonym kolorem diody – jeżeli drzwi zostaną otwarte lub będą niedomknięte – dioda będzie świecić kolorem czerwonym. Działanie diody połączone jest z sygnalizacją stanu (zwarcie/rozwarcie styków przekaźnika). Jeżeli cewka zwory elektromagnetycznej nie jest zasilana (np. podczas trwania impulsu sterującego) – dioda jest wygaszona. Wszystkie zwory SCOT umożliwiają podłączenie napięcia 12V DC lub 24V DC. Do zasilania zwory należy dobrać zasilacz o wydajności prądowej min. zgodnej z powyższą tabelą.

Wymiary EL 1500 DSL

Wymiary zwory: 530 x 75 x 40 mm
Wymiary płytki: 185 x 60 x 13,5 mm
