ETH10-2wire-A-SET - Zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach - ATTE
Zestaw aktywnych konwerterów Ethernet oraz PoE po 2 przewodach - ETH10-2wire-A-SET - ATTE

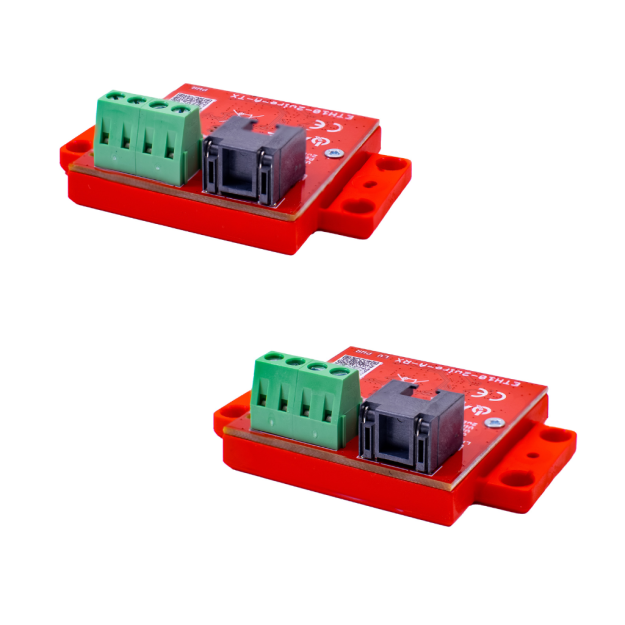

ETH10-2wire-A-SET to zestaw aktywnych konwerterów Ethernet oraz PoE, umożliwiający transmisję danych oraz zasilania z wykorzystaniem zaledwie 2 przewodów, np. jednej pary skrętki UTP. Rozwiązanie zostało zaprojektowane z myślą o modernizacji istniejących instalacji bez konieczności wymiany okablowania.
Nadajnik ETH10-2wire-A-TX może być zasilany bezpośrednio ze switcha PoE 802.3af/at, PoE Passive lub z zewnętrznego zasilacza. Komunikacja oraz zasilanie są przesyłane po dwuprzewodowej linii do modułu ETH10-2wire-A-RX, który udostępnia port PoE OUT 802.3af/at/bt dla kamery IP lub innego urządzenia sieciowego.
Urządzenie umożliwia transmisję z prędkością 10Mbps na dystansie do 1000m, zachowując wysoką odporność na zakłócenia. Dzięki temu doskonale sprawdza się podczas modernizacji systemów monitoringu oraz instalacji IP wykorzystujących istniejące przewody.
Cały tor transmisyjny zapewnia maksymalną moc zasilania do 30W, przy bardzo niskim poborze energii wynoszącym zaledwie 0,7W. Wbudowane zabezpieczenia przeciwprzepięciowe, zabezpieczenie przed odwrotną polaryzacją oraz przeciążeniem zwiększają niezawodność pracy instalacji.
Kompaktowa konstrukcja modułów umożliwia montaż w podstawie kamery, puszkach instalacyjnych oraz innych ograniczonych przestrzeniach. Sygnalizacja LED ułatwia diagnostykę zasilania i transmisji, a uruchomienie urządzenia nie wymaga konfiguracji.
Parametry techniczne:
- Typ urządzenia: Zestaw aktywnych konwerterów Ethernet oraz PoE po 2 przewodach
- Prędkość transmisji: 10Mbps
- Maksymalna długość toru: 1000m
- PoE IN: 802.3af/at, PoE Passive
- PoE OUT: 802.3af/at/bt
- Maksymalna moc PoE: 30W
- Pobór mocy: 0,7W
- Stopień ochrony: IP20
- Temperatura pracy: -25°C do +65°C
- Wymiary modułów: 51 x 51 (73) x 23mm
- Waga modułów: 0,03kg każdy
Specyfikacja techniczna:
| ETH10-2wire-A-SET | |
|---|---|
| Główne | |
| Typ urządzenia | Zestaw aktywnych konwerterów Ethernet oraz PoE po 2 przewodach |
| Prędkość transmisji | 10Mbps |
| Maksymalna długość toru | Do 1000m |
| Porty LAN i PoE | |
| Złącza | 1xRJ45, 1xlistwa śrubowa (TX i RX) |
| PoE IN (TX) | 802.3af, 802.3at, PoE Passive do 30W |
| PoE OUT (RX) | 802.3af/at/bt |
| Transmisja | |
| Medium transmisyjne | 2 przewody (np. jedna para skrętki UTP) |
| Zasięg | Do 1000m przy 10Mbps |
| Zasilanie | |
| Napięcie wejściowe TX | PoE: 24-56VDC, POWER: 10-56VDC |
| Napięcie wejściowe RX | 10-56VDC |
| Pobór mocy | 0,7W (cały tor) |
| Zabezpieczenia | |
| Porty LAN i DATA | Zabezpieczenie przeciwprzepięciowe |
| Porty POWER | Zabezpieczenie przed odwrotną polaryzacją |
| Port PoE IN | Zabezpieczenie przeciążeniowe 0,6A |
| Sygnalizacja pracy | |
| Diody LED | PWR, LINK, LV, LED PoE RJ45, LED transmisji RJ45 |
| Obudowa i montaż | |
| Konstrukcja | Uniwersalna podstawa montażowa |
| Montaż | Kołki montażowe |
| Warunki pracy | |
| Stopień ochrony | IP20 |
| Temperatura pracy | -25°C do +65°C |
| Wymiary i waga | |
| Wymiary modułów | 51 x 51 (73) x 23mm |
| Waga modułów | 0,03kg każdy |
