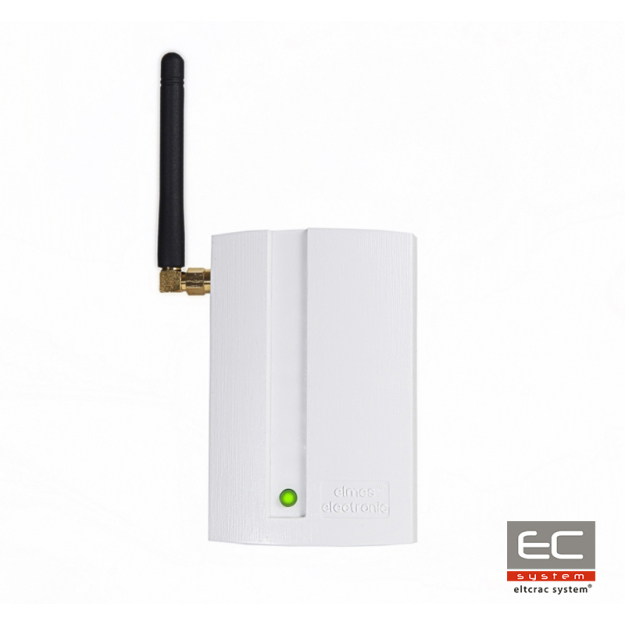

GSM2000TX - Uniwersalny moduł powiadomienia i zdalnego sterowania GSM - ELMES
Urządzenie przeznaczone jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą wysyłanych komunikatów SMS i CLIP, w dowolnej sieci telefonii komórkowej 900/1800 MHz. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść. Zestaw Elmes GSM2000TX składa się z modułu GSM i anteny GSM.
Cechy modułu:
- 4 wejścia o programowanych progach przełączeń w zakresie od 0.2V-14.5V oraz histerez w zakresie 0.1V-5V, dla każdego wejścia z osobna
- 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
- Tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
- Powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów
- Sterowanie wyjściami modułu za pomocą SMS lub CLIP przychodzącymi z 2048 telefonów
- Sterowanie wyjściami modułu poprzez naruszenie wejść
- Okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas
- SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas
- Zdalne dodawanie i usuwanie telefonów za pomocą SMS
- Wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone);
- Zdalne wykonywanie komend AT
- Ograniczenie ilości komunikatów SMS w ciągu doby
- Wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia
- Programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC
Moduł GSM2000TX wyposażony jest w gniazdo mini USB - typ B i wymaga do połączenia z komputerem PC kabla mini-USB. Moduł posiada wbudowany nadajnik radiowy na pasmo 434 MHz, który umożliwia sterowanie odbiornikami Elmes Elektronik. Sterowanie odbywa się poprzez wysłanie SMS o treści Pmn, gdzie m = 1..8 odpowiada numerowi jednego z ośmiu pilotów, a n = 1..8 odpowiada numerowi przycisku tego pilota. Dopuszczalna jest także forma skrócona Pm, gdzie m oznacza numer pilota. Jeden SMS może zawierać 15 takich komend, które będą wysyłane sekwencyjnie co sekundę. Sterowanie odbiornikiem wymaga wprowadzenia do pamięci odbiornika kodu symulowanego pilota. W tym celu należy odbiornik wprowadzić w stan programowania pilota (patrz instrukcja odbiornika), a następnie wysłać do modułu SMS z dwukrotną komendą naciśnięcia wybranego przycisku pilota.
Kabel do programowania modułu jest dodatkowym elementem i nie znajduje się w komplecie.
Aplikacja na system Android dostępna TUTAJ
- Zintegrowany moduł telefonii komórkowej GSM SIMCOM
- 4 wejścia z programowanym poziomem wysterowania: niskim (0-3V) lub wysokim (7-12V)
- 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
- Tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
- Powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów,
- Sterowanie wyjściami modułu za pomocą SMS lub CLIP przychodzącymi aż z 255 telefonów
- Sterowanie wyjściami modułu poprzez naruszenie wejść
- Nadajnik 434 MHz, umożliwiający sterowanie odbiornikami Elmes Elektronik
