HDT-1F-PRO - 1-kanałowe zabezpieczenie przeciwprzepięciowe Videoz transformatorem na skrętkę - AHD, CVI, TVI - EWIMAR

Charakterystyka

HDT-1F-PRO - 1-kanałowe zabezpieczenie przeciwprzepięciowe Videoz transformatorem na skrętkę - AHD, CVI, TVI - EWIMAR

Dane techniczne:

• Impedancja skrętki UTP: 75 Ohm

• Impedancja dla BNC: 100 Ohm

• Złącze wejściowe (UTP): Gniazdo śrubowe wyjmowane

• Złącze wyjściowe (Urządzenie): Przewód z męskim wtykiem BNC

• Pasmo przenoszenia: 42 MHz

• Tłumienie: 0.4dB

• Zabezpieczenie antyprzepięciowe: 3 - Iskrownik, ochronnik gazowy, transil

• Ochrona linia-ziemia: Ochronnik gazowy: 90V, 2x10kA @ 8/20uS

• Ochrona linia-linia: Mostek ochronny: 6V, 100A @ 8/20uS

• Maksymalny poziom przepięcia: 4kV

• Pojemność obwodu zabezpieczenia: 7~9pF

• Zasięg transmisji AHD (max): 720p - 320m, 960p - 250m

• Zasięg transmisji HD-CVI (max): 720p - 450m, 1080p - 250m

• Zasięg transmisji HD-TVI (max): 960p - 250m, 1080p - 250m

• Temperatura pracy: -40˚C ~ +60˚C

Opis

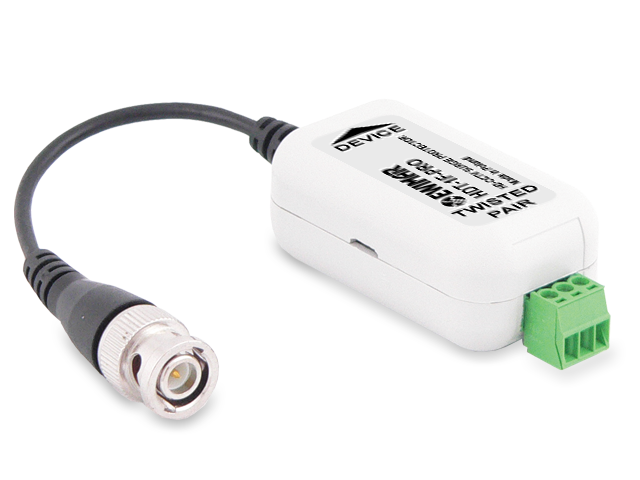

HDT-1F-PRO (PROFESSIONAL) jest wysokiej klasy konwerterem (transformatorem), dopasowującym impedancję skrętki UTP do przewodu koncentrycznego. przeznaczony jest do transmisji wysokich częstotliwości, które wykorzystywane są do transmisji obrazu Video wysokiej rozdzielczości z kamer przemysłowych, w standardach AHD, HD-CVI, HD-TVI / Turbo HD.
Konwerter wykorzystuje wysokiej jakości dławik z rdzeniem amorficznym, który z liniową charakterystyką umożliwia na przenoszenie sygnału do 42Mhz.

Wbudowane zabezpieczenie przeciwprzepięciowe, zawiera 3 stopnie ochronne, działające we właściwej kolejności podczas wyładowania atmosferycznego lub innych źródeł przepięć, zarówno o wysokim jak i niskim poziomie. W trakcie normalnej pracy, obwody sygnału Video nie są galwanicznie połączone z uziemieniem, co redukuje powstawanie szkodliwych pętli mas oraz zakłóceń sygnału HD.

Zabezpieczenie sprowadza na ładunek elektryczny do jego obwodów już w początkowej fazie powstawania przepięcia; opóźnia to pojawianie się szkodliwego napięcia na obwodach wejściowych kamer lub/i rejestratorów. Aby odprowadzanie ładunku przepięciowego do ziemi było możliwe, przewód żółto-zielony powinien być podłączony do uziomu jak najkrótszą drogą. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne, eliminowane są przed oddzielny obwód odsprzęgany specjalnym rezystorem. Powoduje to wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.

Niska pojemność obwodu (7~9pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie powoduje dużych tłumienności.
W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HDT-1F-PRO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT oraz w aplikacjach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.

Przykład konwersji sygnału HD na skrętkę UTP i podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem dwóch urządzeń HDT-1F-PRO

Przykład konwersji sygnału HD na skrętkę UTP i podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem urządzenia HDT-1F-PRO oraz HDT-1F-EXT

PROFESSIONAL to rozwiązania o zwiększonej skuteczności ochronnej i odprowadzeniem ładunków o dużej wartości bezpośrednio do ziemi.

Przykład zbezpieczeń sieci LAN

Wymiary

82 x 24 x 31 mm (bez przewodu)
