IP‑5‑11‑E / BCS-IP4/E-S - Zestaw niebuforowy do 5 kamer IP, switch PoE z zasilaczem w obudowie, Long Range - ATTE

Kod:
28064
Kod producenta:
5902143690245
Cena netto:
Cena brutto:
529,00 zł 650,67 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Atte
Ilość portów PoE:
x5
Ilość portów Uplink:
x1

Zestaw niebuforowy do 5 kamer IP, tryb Long Range - ATTE




IP‑5‑11‑E jest zestawem dedykowanym do zasilania kamer monitoringu przemysłowego IP - maksymalnie 5 kamer IP. Jest to wygodne rozwiązanie problemu centralnego zasilania kamer monitoringu, przeznaczone także do współpracy z innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Tryb LONG RANGE umożliwia zwiększenie zasięgu transmisji nawet do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy całego systemu podczas zwarcia lub przeciążenia pojedynczych gałęzi zasilania, a następnie automatyczny powrót napięcia po ustąpięniu awarii.

Zasilacz sieciowy APS-90-480-OF jest gwarantem stabilnego napięcia stałego dla wymagających urządzeń elektronicznych - kamer CCTV, rejestratorów itp. Dzięki integracji zabezpieczeń przeciwprzepięciowych oraz zwarciowych jest on przeznaczony do pracy szczególnie w systemach monitoringu wymagających wysokiej niezawodności zasilania. Układ urządzenia to wysokosprawna przetwornica impulsowa zapewniająca izolację pomiędzy siecią 230 VAC a zasilanym urządzeniem.

Wszystkie komponenty zamknięte są w obudowie wewnętrznej serii ABOX, która zapewnia estetyczną zabudowę urządzeń monitoringu oraz zakończenia okablowania wewnątrz budynków. Obudowa wykonywana jest z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. W obudowie znajduje się miejsce na miejsce na akumulator 7 Ah.

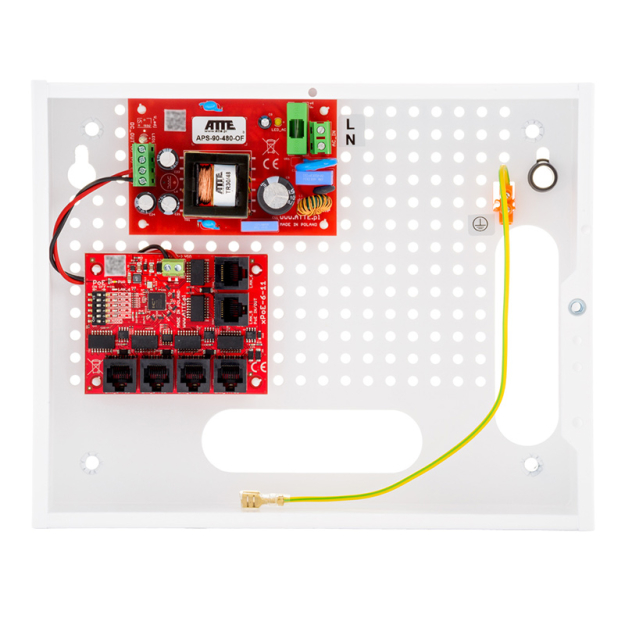

Skład zestawu

  • 1x obudowa ABOX-E
  • 1x zasilacz APS-90-480-OF
  • 1x switch xPoE-6-11-OF



Najważniejsze cechy

  • tryb Long Range pozwalający na transmisje danych na 280m
  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE
  • możliwość wyłączenia zasilania na portach PoE
  • sygnalizacja optyczna stanu zasilania oraz transmisji danych
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • proste oraz szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • prosty oraz szybki serwis instalacji dzięki modułowej budowie
  • możliwość rozbudowy i skalowania systemu poprzez dołączenie dodatkowych switchy serii xPoE, IP oraz IPB, IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na akumulator 7 Ah
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej





Pełna ochrona instalacji

Obudowy serii ABOX

Obudowy zewnętrzne serii ABOX marki Atte to rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia modelowi IP‑5‑11‑E odporność na promieniowanie UV i niekorzystne czynniki atmosferyczne. Switche w obudowach z serii ABOX zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie, które pozwala na prosty i wygodny montaż urządzeń. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy, co pozwala na montaż przełącznika w dowolnym miejscu blachy montażowej

Najważniejsze cechy i funkcje obudowy z serii ABOX:

  • obudowa oraz pokrywa połączone zostały żyłką w celu ułatwienia dostępu serwisantowi
  • miejsce na zapas kabli wewnątrz obudowy
  • komplet uchwytów do montażu obudowy, które umożliwiają instalatorowi montaż bez naruszania stopnia ochrony





Specyfikacja techniczna:



IP‑5‑11‑E / BCS-IP4/E-S
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps 5x LAN+PoE oraz 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha, WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha, WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 96W
Sprawność 92% @90W
Napięcie wejściowe 190-260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A; zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A; elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza); zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Sygnalizacja pracy

APS-90-480-OF:
LED_AC (żółta) - obecność napięcia sieci
LED1 (niebieska) - obecność napięcia wyjściowego

xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Kontrola zasilania na portach

Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)

Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 250 x 200 x 85 mm
Waga 1.47 kg



Specyfikacja techniczna: IP‑5‑11‑E / BCS-IP4/E-S

IP‑5‑11‑E / BCS-IP4/E-S
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps 5x LAN+PoE oraz 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha, WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha, WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 96W
Sprawność 92% @90W
Napięcie wejściowe 190-260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A; zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A; elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza); zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Sygnalizacja pracy

APS-90-480-OF:
LED_AC (żółta) - obecność napięcia sieci
LED1 (niebieska) - obecność napięcia wyjściowego

xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Kontrola zasilania na portach

Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)

Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 250 x 200 x 85 mm
Waga 1.47 kg
