IP‑8‑20‑H - Zestaw niebuforowy do 8 kamer IP, switch PoE z zasilaczem w obudowie - ATTE

Kod:
25455
Kod producenta:
5902143690436
Producent:
Atte
Ilość portów PoE:
x8
Ilość portów Uplink:
x2



PRODUKT WYCOFANY Z OFERTY



Zestaw niebuforowy do 8 kamer IP, 4K Ultra HD - ATTE




IP‑8‑20‑E jest zestawem dedykowanym do zasilania niebuforowego kamer monitoringu przemysłowego IP - maksymalnie 8 kamer IP. Jest to wygodne rozwiązanie problemu niebuforowego zasilania kamer monitoringu, przeznaczone także do współpracy z innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Zestaw ten jest szczególnie polecany do systemów wymagających większej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy całego systemu podczas zwarcia lub przeciążenia pojedynczych gałęzi zasilania, a następnie automatyczny powrót napięcia po ustąpięniu awarii.

Zasilacz sieciowy APS-90-480-OF jest gwarantem stabilnego napięcia stałego dla wymagających urządzeń elektronicznych - kamer CCTV, rejestratorów itp. Dzięki integracji zabezpieczeń przeciwprzepięciowych oraz zwarciowych jest on przeznaczony do pracy szczególnie w systemach monitoringu wymagających wysokiej niezawodności zasilania. Układ urządzenia to wysokosprawna przetwornica impulsowa zapewniająca izolację pomiędzy siecią 230 VAC a zasilanym urządzeniem.

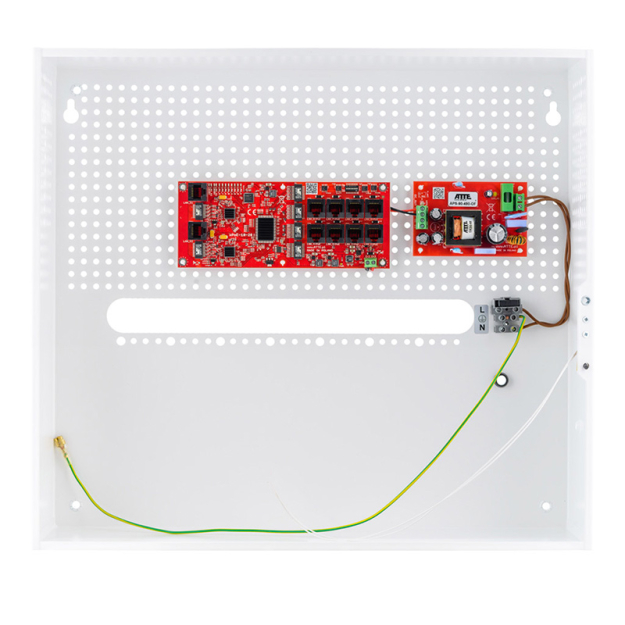

Wszystkie komponenty zamknięte są w obudowie wewnętrznej serii ABOX, która zapewnia estetyczną zabudowę urządzeń monitoringu oraz zakończenia okablowania wewnątrz budynków. Obudowa wykonywana jest z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. W obudowie znajduje się miejsce na rejestrator wideo NVR o maksymalnych wymiarach 390x390x60mm.





Skład zestawu:

  • 1x obudowa ABOX-H
  • 1x zasilacz APS-90-480-OF
  • 1x switch xPoE-10-20-OF





Najważniejsze cechy:

  • obsługa kamer 4K Ultra HD
  • możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE
  • możliwość wyłączenia zasilania na portach PoE
  • sygnalizacja optyczna stanu zasilania oraz transmisji danych
  • moc na portach PoE (LAN_1 do LAN_8): do 40W
  • proste oraz szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • prosty oraz szybki serwis instalacji dzięki modułowej budowie
  • możliwość rozbudowy i skalowania systemu poprzez dołączenie dodatkowych switchy serii xPoE, IP oraz IPB, IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na rejestrator wideo NVR
  • miejsce na 2 akumulatory 18Ah
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej









Przykładowa konfiguracja urządzeń z rejestratorem NVR









Pełna ochrona instalacji

Obudowy serii ABOX

Obudowy zewnętrzne serii ABOX marki Atte to rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia modelowi IP‑16‑20‑H odporność na promieniowanie UV i niekorzystne czynniki atmosferyczne. Switche w obudowach z serii ABOX zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie, które pozwala na prosty i wygodny montaż urządzeń. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy, co pozwala na montaż przełącznika w dowolnym miejscu blachy montażowej

Najważniejsze cechy i funkcje obudowy z serii ABOX:

  • miejsce na zapas kabli wewnątrz obudowy
  • komplet uchwytów do montażu obudowy, które umożliwiają instalatorowi montaż bez naruszania stopnia ochrony IP56
  • wejście kablami przez zamontowane w obudowie zaślepki gumowe: 2x29mm









Specyfikacja techniczna:

IP‑8‑20‑H
Ogólne
Ilość portów LAN 10 portów RJ45: 8 x PoE10/100Mbps oraz 2 x Gigabit UpLink
Funkcje portów

xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE
(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 96W
Sprawność 92% @90W
Napięcie wejściowe 190-260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A; zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A (każdy
zasilacz); elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza); zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów

LAN 1 ... LAN 8, Vin: zabezpieczenie przeciwprzepięciowe

LAN 1 ... LAN 8: zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

Sygnalizacja pracy

APS-90-480-OF:
LED_AC (żółta) - obecność napięcia sieci
LED1 (niebieska) - obecność napięcia wyjściowego

xPoE-10-20-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 450 x 400 x 140 mm
Waga 4.26 kg



Specyfikacja techniczna: IP‑8‑20‑H

IP‑8‑20‑H
Ogólne
Ilość portów LAN 10 portów RJ45: 8 x PoE10/100Mbps oraz 2 x Gigabit UpLink
Funkcje portów

xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE
(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 96W
Sprawność 92% @90W
Napięcie wejściowe 190-260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A; zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A (każdy
zasilacz); elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza); zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów

LAN 1 ... LAN 8, Vin: zabezpieczenie przeciwprzepięciowe

LAN 1 ... LAN 8: zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

Sygnalizacja pracy

APS-90-480-OF:
LED_AC (żółta) - obecność napięcia sieci
LED1 (niebieska) - obecność napięcia wyjściowego

xPoE-10-20-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 450 x 400 x 140 mm
Waga 4.26 kg
