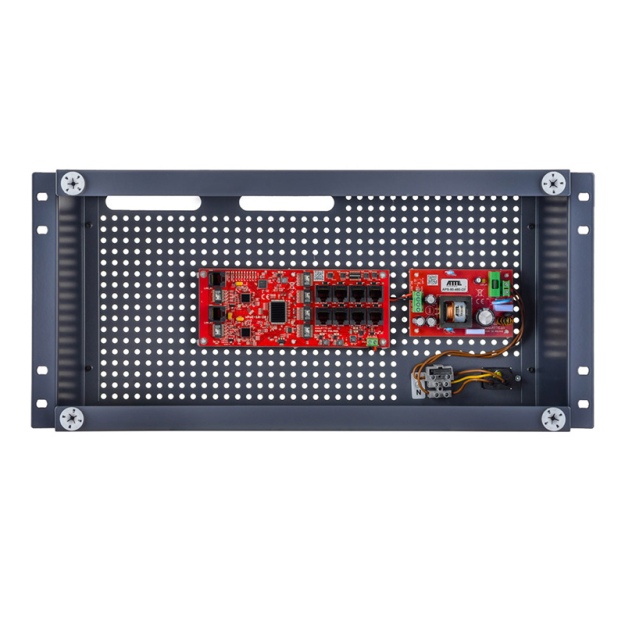

IP‑8‑20‑R5U0 / BCS-IP8Gb/RACK5U - Zestaw niebuforowy do 8 kamer IP, switch PoE z zasilaczem w obudowie RACK - ATTE

Kod:
552nppm
Kod producenta:
IP‑8‑20‑R5U0 / BCS-I
Gwarancja:
24 miesiące
Cena brutto:
Cena netto:
1 228,77
999,00
szt.
Producent:
Atte

Zestaw niebuforowy do 8 kamer IP, obudowa RACK 5U - ATTE




IP‑8‑20‑R5U0 jest zestawem dedykowanym do zasilania kamer monitoringu przemysłowego IP - maksymalnie 8 kamer IP. Jest to wygodne rozwiązanie problemu centralnego zasilania kamer monitoringu, przeznaczone także do współpracy z innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Zestaw ten jest szczególnie polecany do systemów wymagających większej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy całego systemu podczas zwarcia lub przeciążenia pojedynczych gałęzi zasilania, a następnie automatyczny powrót napięcia po ustąpieniu awarii.

Zasilacz sieciowy APS-90-480-OF jest gwarantem stabilnego napięcia stałego dla wymagających urządzeń elektronicznych - kamer CCTV, rejestratorów itp. Dzięki integracji zabezpieczeń przeciwprzepięciowych oraz zwarciowych jest on przeznaczony do pracy szczególnie w systemach monitoringu wymagających wysokiej niezawodności zasilania. Układ urządzenia to wysokosprawna przetwornica impulsowa zapewniająca izolację pomiędzy siecią 230 VAC a zasilanym urządzeniem.

Wszystkie komponenty zamknięte są w obudowie ABOX-R5U0, która umożliwia zabudowę w szafie teletechnicznej RACK. Unikatowa konstrukcja, pozwala na montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Wykonana z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Lakierowana proszkowo na półmatowy, grafitowy kolor RAL 7024.





Skład zestawu

  • 1x obudowa ABOX-R5U0
  • 1x zasilacz APS-90-480-OF
  • 1x switch xPoE-10-20-OF





Najważniejsze cechy

  • obsługa kamer 4K Ultra HD
  • możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE
  • możliwość wyłączenia zasilania na portach PoE
  • sygnalizacja optyczna stanu zasilania oraz transmisji danych
  • moc na portach PoE (LAN_1 do LAN_8): do 40W
  • proste oraz szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • prosty oraz szybki serwis instalacji dzięki modułowej budowie
  • możliwość rozbudowy i skalowania systemu poprzez dołączenie dodatkowych switchy serii xPoE, IP oraz IPB, IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • dodatkowy przepust kablowy stanowi odstęp pomiędzy korpusem, a pokrywą obudowy
  • wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
  • obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
  • możliwość zachowania zapasu kabli wewnątrz obudowy





Przykładowe wyposażenie









Specyfikacja techniczna

IP‑8‑20‑R5U0 / BCS-IP8Gb/RACK5U
Ogólne
Ilość portów LAN 10 portów RJ45: 8 x PoE10/100Mbps oraz 2 x Gigabit UpLink
Funkcje portów

xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE
(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 96W
Sprawność 92% @90W
Napięcie wejściowe 190-260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A; zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A (każdy zasilacz); elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza); zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów

LAN 1 ... LAN 8, Vin: zabezpieczenie przeciwprzepięciowe

LAN 1 ... LAN 8: zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

Sygnalizacja pracy

APS-90-480-OF:
LED_AC (żółta) - obecność napięcia sieci
LED1 (niebieska) - obecność napięcia wyjściowego

xPoE-10-20-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
Konstrukcja obudowy

Korpus - blacha stalowa 0,8 mm;

Pokrywa - blacha aluminiowa 2 mm;

Systemowe otworowanie 4,8 mm w rastrze 10,8 mm

Montaż W szafie RACK 19", śruby M6 w zestawie
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 440 x 220 x 180 mm
Waga 3.2 kg



IP‑8‑20‑R5U0 / BCS-IP8Gb/RACK5U
Ogólne
Ilość portów LAN 10 portów RJ45: 8 x PoE10/100Mbps oraz 2 x Gigabit UpLink
Funkcje portów

xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE
(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 96W
Sprawność 92% @90W
Napięcie wejściowe 190-260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A; zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A (każdy zasilacz); elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza); zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów

LAN 1 ... LAN 8, Vin: zabezpieczenie przeciwprzepięciowe

LAN 1 ... LAN 8: zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

Sygnalizacja pracy

APS-90-480-OF:
LED_AC (żółta) - obecność napięcia sieci
LED1 (niebieska) - obecność napięcia wyjściowego

xPoE-10-20-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
Konstrukcja obudowy

Korpus - blacha stalowa 0,8 mm;

Pokrywa - blacha aluminiowa 2 mm;

Systemowe otworowanie 4,8 mm w rastrze 10,8 mm

Montaż W szafie RACK 19", śruby M6 w zestawie
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 440 x 220 x 180 mm
Waga 3.2 kg
