IP-9-11-E - Switch PoE 9 portów (9xPoE + 1 Uplink) - ATTE

Kod:
IP-9-11-E
Cena netto:
Cena brutto:
749,00 zł 921,27 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Atte
Ilość portów PoE:
x9
Ilość portów Uplink:
x1

SWITCH POE 10 PORTÓW IP-9-11-E - ATTE

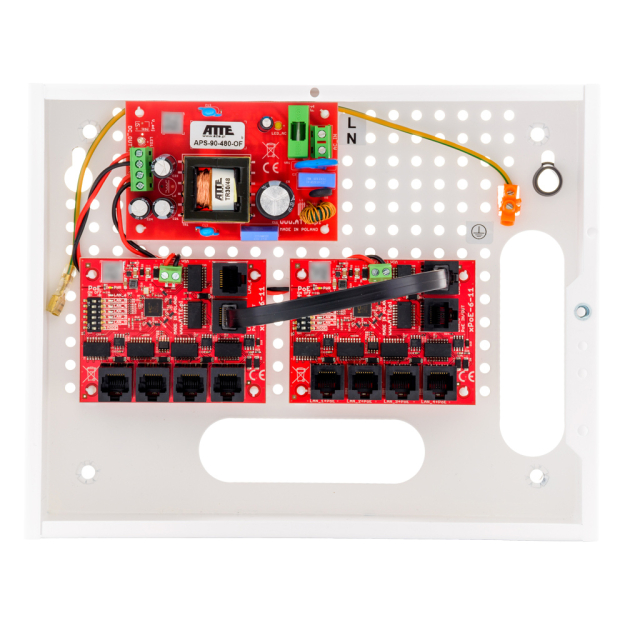

ATTE IP-9-11-E to zestaw do systemów PoE złożony z wysokiej klasy komponentów, współpracujących z urządzeniami PoE, zasilanymi w standardzie PoE 802.3at/af lub PoE PASSIVE. Komplet składa się z kilku komponentów:

  • dwóch sieciowych switchy PoE do systemów telewizji przemysłowej IP – xPoE-6-11-OF,
  • zasilacza APS-90-480-OF,
  • obudowy ABOX-E.

Switch i zasilacz PoE IP-9-11-E to kompletne rozwiązanie do zasilania kamer IP oraz innych urządzeń sieciowych. Elektroniczne zabezpieczenia wyjść PoE to gwarancja niezawodnej pracy ciągłej systemu. Warto podkreślić, że switch PoE ATTE jest odporny na zwarcia czy przeciążenia pojedynczych gałęzi zasilania i wyposażony w funkcję automatycznego powrotu napięcia po ustąpieniu awarii. Tryb „Long Range” zapewnia możliwość zwiększenia zasięgu transmisji do 280 metrów z wykorzystaniem standardowej skrętki komputerowej UTP.



Najważniejsze cechy switcha:

• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PoE PASSIVE
• w trybie LONG RANGE transmisja danych do 280m
• możliwość wyłączenia zasilania na wybranych portach PoE
• szeroki zakres napięcia wejściowego (10 ... 56 VDC)
• do 70W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• zasilany przez złącze śrubowe (VIN) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
• możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
• łatwe i szybkie uruchomienie bez konieczności konfguracji parametrów
• bardzo niski pobór mocy (<1,5 W)
• wejście kablami przez zamontowane w obudowie dławnice: 6 x M16
• w komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56





Najważniejsze cechy zasilacza:

  • kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
  • niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
  • odporność na zwarcia i przeciążenia
  • odporność na przepięcia zarówno od strony sieci 230 VAC jak i wyjścia zasilacza
  • łatwy montaż w obudowach posiadających otworowanie w rastrze 10,8 mm



Najważniejsze cechy obudowy:

  • niewielkie rozmiary, najmniejsza skrzynka wewnętrzna w ofercie
  • miejsce na akumulator 7Ah
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej





Specyfikacja techniczna:



IP-9-11-E
Ogólne
Ilość portów LAN

10 portów RJ45 10/100Mbps:

  • 9x port RJ45 PoE 802af/at (10/100Mbps)
  • 1x UPLINK
Funkcje portów
  • LAN 1 ... LAN 4:
    WEJŚCIE PoE PASSIVE (do 40W) - zasilanie
    switcha
    WYJŚCIE PoE - do odbiorników PoE PASSIVE
    (do 40W) oraz 802.3af (do 15,4W), 802.3at (do
    30W)
  • LAN5:
    WEJŚCIE PoE PASSIVE (do 70W) - zasilanie
    switcha
    WYJŚCIE PoE (VIN > 48 VDC) - do
    odbiorników PoE PASSIVE (do 70W) oraz
    802.3af (do 15,4W), 802.3at (do 30W)
  • LAN6:
    UPLINK (bez zasilania PoE)
Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe dla urządzeń PoE 48 VDC +/- 2%
Moc zasilacza 96 W
Sprawność 92% @90W
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A, Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza
  • Elektroniczne zabezpieczenieprzeciążeniowe na poziomie 3 A
  • Elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
  • Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów
  • LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe
  • LAN 1...LAN 4
    Zabezpieczenie przeciwzwarciowe 0,75A z
    auto powrotem
  • LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z
    auto powrotem
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN
1 ... LAN 5)
PoE WYŁĄCZONE na porcie - przełącznik w
pozycji OFF
PoE ZAŁĄCZONE na porcie - przełącznik w
pozycji ON
Konstrukcja obudowy Obudowa ABOX-E
Materiał obudowy - blacha stalowa 0,8 mm
Obudowa malowana proszkowo na kolor biały
Zamontowany tamper otwarcia
Dystans do ściany
Montaż Montaż naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 ... +40°C
Wymiary 250 x 200 x 85 mm
Waga 1.52 kg



Specyfikacja techniczna: IP-9-11-E

IP-9-11-E
Ogólne
Ilość portów LAN

10 portów RJ45 10/100Mbps:

  • 9x port RJ45 PoE 802af/at (10/100Mbps)
  • 1x UPLINK
Funkcje portów
  • LAN 1 ... LAN 4:
    WEJŚCIE PoE PASSIVE (do 40W) - zasilanie
    switcha
    WYJŚCIE PoE - do odbiorników PoE PASSIVE
    (do 40W) oraz 802.3af (do 15,4W), 802.3at (do
    30W)
  • LAN5:
    WEJŚCIE PoE PASSIVE (do 70W) - zasilanie
    switcha
    WYJŚCIE PoE (VIN > 48 VDC) - do
    odbiorników PoE PASSIVE (do 70W) oraz
    802.3af (do 15,4W), 802.3at (do 30W)
  • LAN6:
    UPLINK (bez zasilania PoE)
Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe dla urządzeń PoE 48 VDC +/- 2%
Moc zasilacza 96 W
Sprawność 92% @90W
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A, Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza
  • Elektroniczne zabezpieczenieprzeciążeniowe na poziomie 3 A
  • Elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
  • Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów
  • LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe
  • LAN 1...LAN 4
    Zabezpieczenie przeciwzwarciowe 0,75A z
    auto powrotem
  • LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z
    auto powrotem
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN
1 ... LAN 5)
PoE WYŁĄCZONE na porcie - przełącznik w
pozycji OFF
PoE ZAŁĄCZONE na porcie - przełącznik w
pozycji ON
Konstrukcja obudowy Obudowa ABOX-E
Materiał obudowy - blacha stalowa 0,8 mm
Obudowa malowana proszkowo na kolor biały
Zamontowany tamper otwarcia
Dystans do ściany
Montaż Montaż naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 ... +40°C
Wymiary 250 x 200 x 85 mm
Waga 1.52 kg
