IP-9-11-L2 - Switch PoE 9 portów (9xPoE + 1 Uplink) - ATTE

Kod:
19678
Cena netto:
Cena brutto:
755,00 zł 928,65 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Atte
Ilość portów PoE:
x9
Ilość portów Uplink:
x1

SWITCH POE 10 PORTÓW IP-9-11-L2 - ATTE

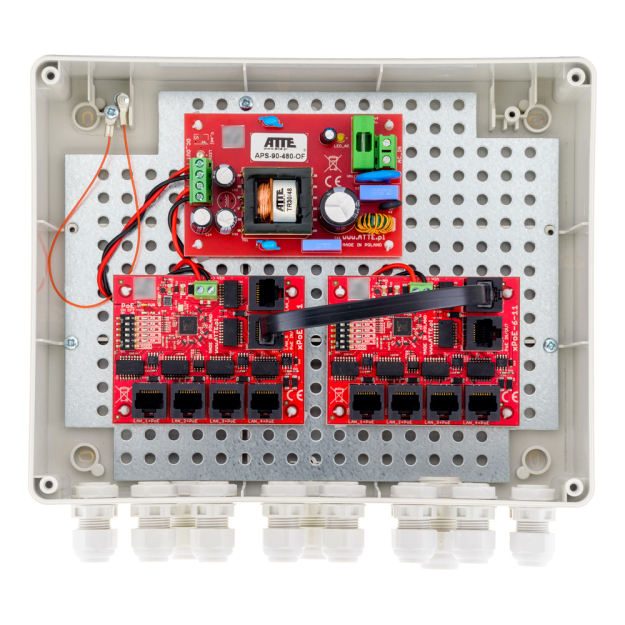

Wysokiej klasy switch PoE 10 portowy IP-9-11-L2 marki ATTE to nowoczesne rozwiązanie, dedykowane dla branży systemów alarmowych, zapewniające niezawodność i wydajność niezbędną w profesjonalnych instalacjach telewizji przemysłowej IP. Zestaw ATTE IP-9-11-L2 w praktyce składa się z kilku komponentów: dwóch switchy PoE xPoE-6-11-OF, zasilacza APS-90-480-OF oraz obudowy zewnętrznej z serii ABOX. Zestaw został zaprojektowany z myślą o łatwym montażu i długotrwałej pracy w wymagających warunkach. Dzięki zastosowaniu technologii PoE wspierającej standardy Power over Ethernet 802.3at/af oraz PoE PASSIVE, użytkownik może zasilać kamery IP oraz inne urządzenia sieciowe bez konieczności prowadzenia dodatkowego okablowania zasilającego.

Każdy element switcha PoE został wyposażony w zaawansowane funkcje, gwarantujące ciągłość działania systemu nawet w przypadku awarii. Switch PoE IP-9-11-L2 ATTE posiada elektroniczne zabezpieczenia wyjść, stanowiące doskonałą ochronę przed zwarciami i przeciążeniami dla podłączonego sprzętu. Rozwiązania zabezpieczające umożliwiają ponadto automatyczny powrót napięcia zasilania dla systemu po ustąpieniu problemu. Dodatkowo, tryb „Long Range” pozwala na zwiększenie zasięgu transmisji danych do 280 metrów, co jest istotne w rozległych instalacjach.



Najważniejsze cechy switcha:

• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PoE PASSIVE
• w trybie LONG RANGE transmisja danych do 280m
• możliwość wyłączenia zasilania na wybranych portach PoE
• szeroki zakres napięcia wejściowego (10 ... 56 VDC)
• do 70W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• zasilany przez złącze śrubowe (VIN) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
• możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
• łatwe i szybkie uruchomienie bez konieczności konfguracji parametrów
• bardzo niski pobór mocy (<1,5 W)
• wejście kablami przez zamontowane w obudowie dławnice: 6 x M16
• w komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56







Najważniejsze cechy zasilacza:

  • kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
  • niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
  • odporność na zwarcia i przeciążenia
  • odporność na przepięcia zarówno od strony sieci 230 VAC jak i wyjścia zasilacza
  • łatwy montaż w obudowach posiadających otworowanie w rastrze 10,8 mm



Najważniejsze cechy obudowy:

  • duża ilość przepustów kablowych
  • pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
  • w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
  • opcjonalny adapter ADD-PMAL umożliwia łatwy montaż obudowy na słupach lub latarniach



Switche PoE xPoE-6-11-OF


Profesjonalne switche PoE xPoE-6-11-OF to kluczowy element zestawu ATTE IP-9-11-L2. Przełączniki umożliwiają zasilanie nawet do pięciu odbiorników PoE. Oprócz pracy we wspomnianym wcześniej trybie LONG RANGE, switche zapewniają możliwość wyłączenia zasilania na wybranych portach, co gwarantuje elastyczność w zarządzaniu systemem. Switche PoE xPoE-6-11-OF charakteryzują się szerokim zakresem napięcia wejściowego i wysoką mocą na portach PoE. Dzięki temu użytkownik ma możliwość niezawodnego zasilania nawet najbardziej wymagających urządzeń.


Zasilacz APS-90-480-OF

Wydajny zasilacz APS-90-480-OF to niezawodne źródło energii dla całego systemu ATTE IP-9-11-L2 oraz podłączonych urządzeń. Jego małogabarytowa obudowa i wysoka sprawność zapewniają minimalizację zjawiska nagrzewania, co jest kluczowe dla zachowania długiej żywotności komponentów. Zasilacz APS-90-480-OF do zestawu ATTE jest odporny na zwarcia, przeciążenia oraz przepięcia, co gwarantuje bezpieczeństwo podłączonych urządzeń. Łatwy montaż w obudowach z otworowaniem w rastrze 10,8 mm sprawia, że jest to rozwiązanie praktyczne i uniwersalne, idealne dla systemów CCTV.


Obudowa ABOX-L2

Wytrzymała i praktyczna obudowa ATTE ABOX-L2 została zaprojektowana z myślą o ochronie wszystkich elementów switcha IP-9-11-L2. Duża ilość przepustów kablowych oraz możliwość zachowania zapasu kabli wewnątrz obudowy to cechy, które ułatwiają montaż i serwis. Obudowa ABOX jest wyposażona w specjalne dławnice, zapewniające bezpieczne wejście kabli, a w komplecie znajdują się również uchwyty umożliwiające łatwy montaż bez naruszania stopnia ochrony IP56. Dla instalacji na słupach lub latarniach dostępny jest ponadto opcjonalny adapter ADD-PMAL, co jeszcze bardziej zwiększa elastyczność montażu.



Specyfikacja techniczna:



IP-9-11-L2
Ogólne
Ilość portów LAN

10 portów RJ45 10/100Mbps:

  • 9x port RJ45 PoE 802af/at (10/100Mbps)
  • 1x UPLINK
Funkcje portów
  • LAN 1 ... LAN 4:
    WEJŚCIE PoE PASSIVE (do 40W) - zasilanie
    switcha
    WYJŚCIE PoE - do odbiorników PoE PASSIVE
    (do 40W) oraz 802.3af (do 15,4W), 802.3at (do
    30W)
  • LAN5:
    WEJŚCIE PoE PASSIVE (do 70W) - zasilanie
    switcha
    WYJŚCIE PoE (VIN > 48 VDC) - do
    odbiorników PoE PASSIVE (do 70W) oraz
    802.3af (do 15,4W), 802.3at (do 30W)
  • LAN6:
    UPLINK (bez zasilania PoE)
Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe dla urządzeń PoE 48 VDC +/- 2%
Moc zasilacza 96 W
Sprawność 92% @90W
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A, Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza
  • Elektroniczne zabezpieczenieprzeciążeniowe na poziomie 3 A
  • Elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
  • Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów
  • LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe
  • LAN 1...LAN 4
    Zabezpieczenie przeciwzwarciowe 0,75A z
    auto powrotem
  • LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z
    auto powrotem
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN
1 ... LAN 5)
PoE WYŁĄCZONE na porcie - przełącznik w
pozycji OFF
PoE ZAŁĄCZONE na porcie - przełącznik w
pozycji ON
Konstrukcja obudowy Obudowa ABOX-L2
Materiał bezhalogenowy, odporny na
promieniowanie UV
Kolor szary (RAL7035)
Zamontowana płyta montażowa z
otworowaniem systemowym 4,8 mm w
rastrze 10,8 mm
Zamontowane dławnice 10 x M16, 1 x M20
Montaż Montaż naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 ... +40°C
Wymiary 240 x 190 x 90 mm
Waga 1.52 kg



Specyfikacja techniczna: IP-9-11-L2

IP-9-11-L2
Ogólne
Ilość portów LAN

10 portów RJ45 10/100Mbps:

  • 9x port RJ45 PoE 802af/at (10/100Mbps)
  • 1x UPLINK
Funkcje portów
  • LAN 1 ... LAN 4:
    WEJŚCIE PoE PASSIVE (do 40W) - zasilanie
    switcha
    WYJŚCIE PoE - do odbiorników PoE PASSIVE
    (do 40W) oraz 802.3af (do 15,4W), 802.3at (do
    30W)
  • LAN5:
    WEJŚCIE PoE PASSIVE (do 70W) - zasilanie
    switcha
    WYJŚCIE PoE (VIN > 48 VDC) - do
    odbiorników PoE PASSIVE (do 70W) oraz
    802.3af (do 15,4W), 802.3at (do 30W)
  • LAN6:
    UPLINK (bez zasilania PoE)
Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe dla urządzeń PoE 48 VDC +/- 2%
Moc zasilacza 96 W
Sprawność 92% @90W
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A, Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza
  • Elektroniczne zabezpieczenieprzeciążeniowe na poziomie 3 A
  • Elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
  • Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie portów
  • LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe
  • LAN 1...LAN 4
    Zabezpieczenie przeciwzwarciowe 0,75A z
    auto powrotem
  • LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z
    auto powrotem
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN
1 ... LAN 5)
PoE WYŁĄCZONE na porcie - przełącznik w
pozycji OFF
PoE ZAŁĄCZONE na porcie - przełącznik w
pozycji ON
Konstrukcja obudowy Obudowa ABOX-L2
Materiał bezhalogenowy, odporny na
promieniowanie UV
Kolor szary (RAL7035)
Zamontowana płyta montażowa z
otworowaniem systemowym 4,8 mm w
rastrze 10,8 mm
Zamontowane dławnice 10 x M16, 1 x M20
Montaż Montaż naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 ... +40°C
Wymiary 240 x 190 x 90 mm
Waga 1.52 kg
