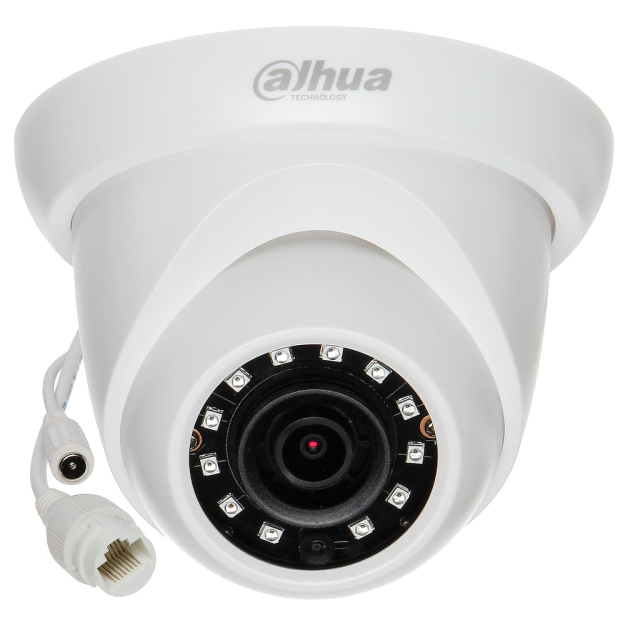

IPC-HDW1431S-0280B-S4 - Kamera kopułkowa IP, 4Mpx, 2.8mm, PoE - DAHUA

Kod:
20711
Producent:
Dahua
Rozdzielczość:
4 Mpx
Obiektyw:
2.8mm
Standard transmisji:
IP
Kompresja obrazu:
H.265+/ H.265/ H.264+/ H.264/ MJPEG
Oświetlacz IR:
30m
Zasilanie:
12 VDC, PoE

Kamera tubowa IPC-HDW1431S-0280B-S4 - DAHUA





Model działający w systemie IP z obiektywem stałoogniskowym 2.8mm. Kamera posiada przetwornik 1/3" Progressive Scan CMOS, który pracuje w rozdzielczości 2688 x 1520px. Kompresja danych kamery działa w standardzie H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcja D-WDR poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 30m. Ponadto urządzenie posiada funkcje 3D-DNR, ROI, BLC/HLC, które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Obudowa kamery stworzona została w standardzie IP67. Kamera zasilana jest napięciem 12V DC / PoE.



Parametry techniczne:

  • Przetwornik: 1/3" PS CMOS
  • Rozdzielczość: 4Mpx (2688 x 1520)
  • Obiektyw: 2.8mm
  • Kąt widzenia: H: 93°
  • Oświetlacz IR: 30m
  • Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
  • Funkcje obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
  • Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
  • Klasa szczelności: IP67
  • Temperatura pracy: -40°C to +60°C
  • Zasilanie: 12V DC, PoE
  • Pobór mocy: < 6.1W






Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 102° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.



Różnice między obiektywami przy przetworniku 1/2.8

Rys. 1 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")






Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa IPC-HDBW2531E-S-0280B-S2 wykorzystuje dwie metody zasilania - klasycznie przez gniazdo 12VDC lub bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

  • skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
  • brak konieczności instalowania dodatkowych zasilaczy
  • możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Zasilenie kamery poprzez PoE

Rys. 2 Zasilanie i transmisja obrazu w technologii PoE






Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

  • program Smart PSS, DSS Express, DSS PRO - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
  • przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Dahua zalecane jest korzystanie z przeglądarki Internet Explorer.
  • aplikacja mobilna iDMSS / gDMSS - mobilna platforma na systemy iOS oraz Android, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma DMSS wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).






Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych DAHUA wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265 HVEC

Ważne: tryb kompresji w kamerze IPC-HDBW2531E-S-0280B-S2 można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.








Specyfikacja techniczna:



IPC-HDW1431S-0280B-S4
Kamera
Przetwornik 1/3 " Progressive Scan CMOS
System skanowania
Progressive
Rozdzielczość maksymalna 2688 x 1520
Czułość N/A
Stosunek S/N
>50dB
Migawka 1/3 s–1/100000 s
Obiektyw 2.8 mm
Kąt widzenia Horizontal: 93°
Oświetlacz podczerwieni IR 30m
Filtr podczerwieni Mechaniczny ICR
Rozdzielczość
2688 x 1520  - 4 Mpx ,
2560 x 1440  - 3.6 Mpx ,
2304 x 1296  - 3 Mpx ,
1920 x 1080  - 1080p ,
1280 x 960  - 1.3 Mpx ,
1280 x 720  - 720p
Kompresja H.265+ / H.265 / H.264 / H.264+ / MJPEG
Prędkość strumienia głównego
20 kl/s @ 4 Mpx
25 kl/s @ 3.7 Mpx
Bitrate 32  ... 8192 kbit/s - H.264
12  ... 6400 kbit/s - H.265
Funkcje obrazu
AGC Tak
AWB (balans bieli)
Auto/natural/street lamp/outdoor/manual/regional custom
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki Tak, True-WDR
Funkcje regulacji obrazu 3D DNR; Lustro/flip (0°, 90°, 180°, 270°)
Detekcja ruchu
4 obszary (regulacja: rozmiar, położenie, czułość, próg)
Strefy zastrzeżone
4 obszary (regulacja: rozmiar, położenie)
Audio
Wyjście audio
N/A
Wejście audio
N/A
Sieć
Podłączenie sieci RJ-45 (100/1000Base-T)
Protokoły IPv4; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; SMTP;
FTP; DHCP; DNS; NTP; Multicast
Zgodność ONVIF (Profile S); CGI; P2P; Genetec
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Web Server
Wbudowany
Ogólne
Klasa szczelności IP67
Zasilanie 12V DC, PoE (802.3af)
Pobór mocy
<5.5W
Temperatura pracy -30 °C do 60 °C
Dopuszczalna wilgotność N/A
Materiał obudowy Metal/plastik
Wymiary Ø 108  x 85 mm
Waga 0.27 kg



Specyfikacja techniczna: IPC-HDW1431S-0280B-S4

IPC-HDW1431S-0280B-S4
Kamera
Przetwornik 1/3 " Progressive Scan CMOS
System skanowania
Progressive
Rozdzielczość maksymalna 2688 x 1520
Czułość N/A
Stosunek S/N
>50dB
Migawka 1/3 s–1/100000 s
Obiektyw 2.8 mm
Kąt widzenia Horizontal: 93°
Oświetlacz podczerwieni IR 30m
Filtr podczerwieni Mechaniczny ICR
Rozdzielczość
2688 x 1520  - 4 Mpx ,
2560 x 1440  - 3.6 Mpx ,
2304 x 1296  - 3 Mpx ,
1920 x 1080  - 1080p ,
1280 x 960  - 1.3 Mpx ,
1280 x 720  - 720p
Kompresja H.265+ / H.265 / H.264 / H.264+ / MJPEG
Prędkość strumienia głównego
20 kl/s @ 4 Mpx
25 kl/s @ 3.7 Mpx
Bitrate 32  ... 8192 kbit/s - H.264
12  ... 6400 kbit/s - H.265
Funkcje obrazu
AGC Tak
AWB (balans bieli)
Auto/natural/street lamp/outdoor/manual/regional custom
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki Tak, True-WDR
Funkcje regulacji obrazu 3D DNR; Lustro/flip (0°, 90°, 180°, 270°)
Detekcja ruchu
4 obszary (regulacja: rozmiar, położenie, czułość, próg)
Strefy zastrzeżone
4 obszary (regulacja: rozmiar, położenie)
Audio
Wyjście audio
N/A
Wejście audio
N/A
Sieć
Podłączenie sieci RJ-45 (100/1000Base-T)
Protokoły IPv4; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; SMTP;
FTP; DHCP; DNS; NTP; Multicast
Zgodność ONVIF (Profile S); CGI; P2P; Genetec
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Web Server
Wbudowany
Ogólne
Klasa szczelności IP67
Zasilanie 12V DC, PoE (802.3af)
Pobór mocy
<5.5W
Temperatura pracy -30 °C do 60 °C
Dopuszczalna wilgotność N/A
Materiał obudowy Metal/plastik
Wymiary Ø 108  x 85 mm
Waga 0.27 kg
