IPC-HFW3841T-ZAS-27135-S2 - Kamera tubowa IP, 8Mpx, 2.7-13.5mm, IR60, WizSense, STARLIGHT- Dahua
Kamera IP IPC-HFW2531T-ZS-27135-S2 - DAHUA

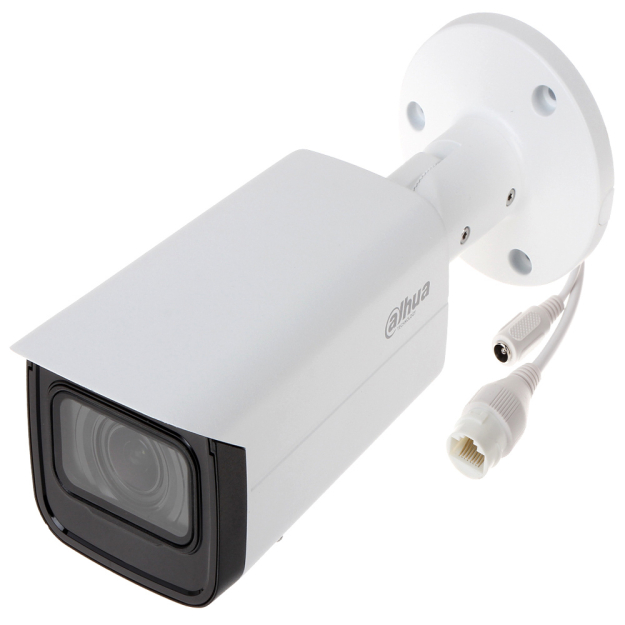

Kamera IPC-HFW2531T-ZS-27135-S2 posiada przetwornik obrazu najwyższej jakości 1/2.7" PS CMOS, uzyskując rozdzielczość do 5Mpx. Urządzenie wyposażone zostało w obiektyw zmiennoogniskowy 2.7-13.5mm, oraz oświetlacz podczerwieni, zapewniający doświetlenie monitorowanej przestrzeni do 60 metrów. Wbudowany czytnik kart pamięci microSD umożliwia prowadzenie zapisu w postaci materiału filmowego bądź zdjęć. Dodatkowo kamera umieszczona została w obudowie, o klasie szczelności IP67.
Parametry techniczne:
- Przetwornik: 1/2.7" PS CMOS
- Rozdzielczość: 5Mpx (2592 x 1944)
- Obiektyw: 2.7-13.5mm (motozoom)
- Kąt widzenia: 113° ~ 31°
- Oświetlacz IR: 60m
- Mechaniczny filtr podczerwieni (ICR): Tak
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcje obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
- Klasa szczelności: IP67
- Temperatura pracy: -40°C to +60°C
- Zasilanie: 12V DC, PoE
- Pobór mocy: < 10.7W
Zmienny kąt nagrywania
Obiektyw 2.8-12mm
Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.7 cala oraz obiektyw o zmiennej ogniskowej 2.7-13.5mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 100-26° w poziomie. Takie rozwiązanie sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania jednakowo ogółu zdarzeń, jak i detali w obrębie obserwowanej sceny.
Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.
Rys. 1 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")
Zasilanie poprzez PoE
Przesył danych i zasilania jednym przewodem
Kamera przemysłowa IPC-HFW3841T-ZAS-27135 wykorzystuje dwie metody zasilania - klasycznie przez gniazdo 12VDC lub bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:
- skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
- brak konieczności instalowania dodatkowych zasilaczy
- możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)
Rys. 2 Zasilanie i transmisja obrazu w technologii PoE
Zdalna konfiguracja i obsługa
Połączenie P2P przez chmurę
Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:
- program Smart PSS, DSS Express, DSS PRO - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
- przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Dahua zalecane jest korzystanie z przeglądarki Internet Explorer.
- aplikacja mobilna iDMSS / gDMSS - mobilna platforma na systemy iOS oraz Android, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma DMSS wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze
Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).
Wydajna kompresja danych
Kodek H.265/ HVEC
Nowe modele kamer sieciowych DAHUA wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Ważne: tryb kompresji w kamerze IPC-HFW3841T-ZAS-27135 można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
Specyfikacja techniczna:
| IPC-HFW2531T-ZS-27135-S2 | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8” 8Mpx PS CMOS |
| Rozdzielczość maksymalna | 3840 x 2160 |
| Czułość | 0.007 Lux @F1.6 |
| Stosunek S/N |
>50dB |
| Migawka | 1/3 ~ 1/100000 s |
| Obiektyw | 2.7-13.5mm |
| Kąt widzenia | Horizontal: 113°–31° Vertical: 58°–17° Diagonal:138°–36° |
| Oświetlacz podczerwieni | IR 60m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
3840 x 2160 - 8.3 Mpx 4K UHD , 3072 x 2048 - 6 Mpx , 3072 x 1728 - 5 Mpx , 2592 x 1944 - 5 Mpx , 2688 x 1520 - 4 Mpx , 2048 x 1536 - 3 Mpx , 2304 x 1296 - 3 Mpx , 1920 x 1080 - 1080p , 1280 x 960 - 1.3 Mpx , 1280 x 720 - 720p |
| Kompresja | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
| Funkcje obrazu | |
| AGC | Auto/ręcznie |
| AWB (balans bieli) |
Auto/Naturalne/Oświetlenie uliczne/Zewnętrzne/Ręczne |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki | Tak, True-WDR |
| Interfejs wideo | |
| Wyjście wideo | N/A |
| Tryb pracy wideo | IP |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100 Base-T) |
| Protokoły | HTTP; TCP; ARP; RTSP; RTP; RTCP; UDP; DHCP; DNS; IPv4; NTP; Multicast; ICMP; TLS |
| Zgodność | ONVIF S&G |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Ogólne | |
| Karta pamięci | microSD do 256GB |
| Klasa szczelności | IP67 |
| Klasa odporności mechanicznej | N/A |
| Zasilanie | 12V DC/PoE (802.3af) |
| Pobór mocy |
<10.7W |
| Temp. pracy | -40 °C do 60 °C |
| Dopuszczalna wilgotność | 95%RH |
| Materiał obudowy | Metal |
| Wymiary | 244 x 79 x 76 mm |
| Waga | 0,97kg |
| IPC-HFW2531T-ZS-27135-S2 | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8” 8Mpx PS CMOS |
| Rozdzielczość maksymalna | 3840 x 2160 |
| Czułość | 0.007 Lux @F1.6 |
| Stosunek S/N |
>50dB |
| Migawka | 1/3 ~ 1/100000 s |
| Obiektyw | 2.7-13.5mm |
| Kąt widzenia | Horizontal: 113°–31° Vertical: 58°–17° Diagonal:138°–36° |
| Oświetlacz podczerwieni | IR 60m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
3840 x 2160 - 8.3 Mpx 4K UHD , 3072 x 2048 - 6 Mpx , 3072 x 1728 - 5 Mpx , 2592 x 1944 - 5 Mpx , 2688 x 1520 - 4 Mpx , 2048 x 1536 - 3 Mpx , 2304 x 1296 - 3 Mpx , 1920 x 1080 - 1080p , 1280 x 960 - 1.3 Mpx , 1280 x 720 - 720p |
| Kompresja | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
| Funkcje obrazu | |
| AGC | Auto/ręcznie |
| AWB (balans bieli) |
Auto/Naturalne/Oświetlenie uliczne/Zewnętrzne/Ręczne |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki | Tak, True-WDR |
| Interfejs wideo | |
| Wyjście wideo | N/A |
| Tryb pracy wideo | IP |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100 Base-T) |
| Protokoły | HTTP; TCP; ARP; RTSP; RTP; RTCP; UDP; DHCP; DNS; IPv4; NTP; Multicast; ICMP; TLS |
| Zgodność | ONVIF S&G |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Ogólne | |
| Karta pamięci | microSD do 256GB |
| Klasa szczelności | IP67 |
| Klasa odporności mechanicznej | N/A |
| Zasilanie | 12V DC/PoE (802.3af) |
| Pobór mocy |
<10.7W |
| Temp. pracy | -40 °C do 60 °C |
| Dopuszczalna wilgotność | 95%RH |
| Materiał obudowy | Metal |
| Wymiary | 244 x 79 x 76 mm |
| Waga | 0,97kg |
