IPCAM-B4-P - Kamera tubowa IP 4Mpx, 2.8mm, IR20m - HiLook by Hikvision

Kamera tubowa IP 4Mpx IPCAM-B4-P - HiLook by Hikvision

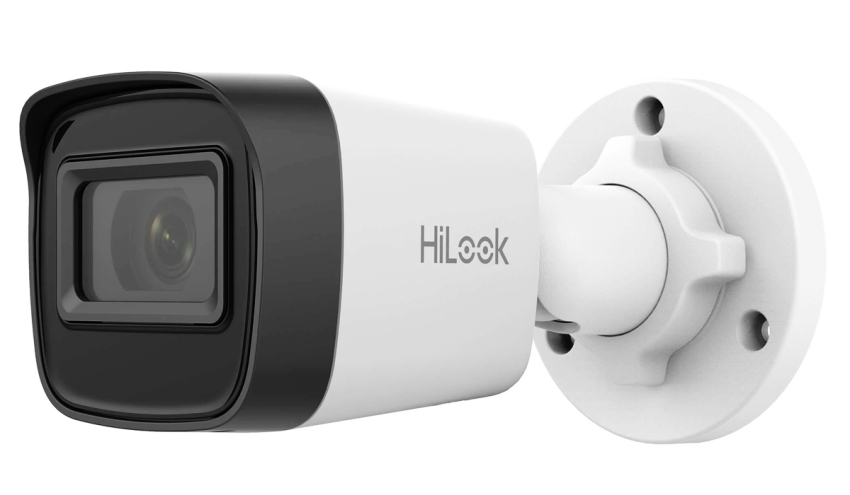

Kamera IPCAM-B4-P jest ekonomicznym modelem IP marki Hikvision z serii HiLook. Kamera dedykowana jest do instalacji w systemach monitoringu IP małej i średniej wielkości. Dzięki zastosowaniu 4-megapixelowego przetwornika 1/3" PS CMOS kamera dostarcza wysokiej jakości obraz z pełną widocznością szczegółów oraz naturalnym odwzorowaniem barw.

Kamera IPCAM-B4-P posiada zintegrowany oświetlacz podczerwieni IR o zasięgu 20m, pozwalający na nagrywanie obrazu w warunkach całkowitej ciemności. Dużym atutem kamery jest również zastosowany w niej kodek H.265+/H.265, czyli standard kompresji pozwalający na prawie dwukrotnie większą redukcję pasma niż wersja H.264.

Kamera wykonana jest z wytrzymałego tworzywa typu ABS. Obudowa posiada klasę szczelności IP67, co pozwala na jej instalację w warunkach zewnętrznych.

Parametry techniczne:

• Przetwornik: 1/3" CMOS Progressive Scan
• Rozdzielczość maks: 2560x1440 (4 Mpx) @20kl/s
• Obiektyw stały: 2.8 mm
• Kąt nagrywania: ~100^o
• Czułość: 0,01 Lux (0 Lux z wł. IR)
• Tryb automatyczny dzień/noc: Tak
• Oświetlacz podczerwieni: IR20m BlackGlass
• Mechaniczny filtr podczerwieni (ICR): Tak
• Standard kompresji: H.265+/H.265/H.264+/H.264
• Funkcje obrazu: 3D-DNR, DWDR, AGC, BLC, ROI
• Klasa szczelności obudowy: IP67
• Temperatura pracy: -30...60 ^oC
• Zasilanie: 12 VDC, PoE 802.3af
• Pobór mocy: max. 5 W
• Wymiary: 60,9  x 57,9 x 138,8 mm
• Waga: 0.25 kg

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 100° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii HiLook by Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hilook jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa IPCAM-B4-P może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz HikCentral - dedykowane oprogramowanie VMS do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.

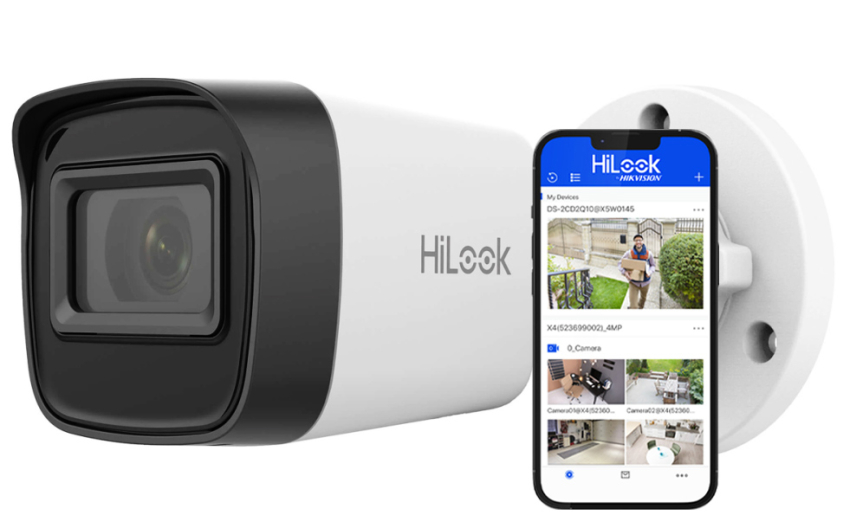

• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od HiLook wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze IPCAM-B4-P można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
