IPUPS‑16‑20‑H - Zestaw buforowy do 16 kamer IP, switch PoE z zasilaczem w obudowie - ATTE

Kod:
23206
Kod producenta:
5902143690375
Producent:
Atte
Ilość portów PoE:
x16
Ilość portów Uplink:
x2



PRODUKT WYCOFANY Z OFERTY



ZESTAW BUFOROWY DO 16 KAMER IP - ATTE




Produkowany przez ATTE zestaw buforowy do kamer IP IP-16-20-H to zaawansowany system zasilania buforowego przeznaczony do obsługi maksymalnie 16 kamer IP CCTV. Zasilacz ATTE IP-16-20-H stanowi bardzo wygodne rozwiązanie dla problemu buforowego zasilania urządzeń do monitoringu wizyjnego. Sprzęt może być również wykorzystany do współpracy z innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Inżynierowie zadbali, by konstrukcja zasilacza sprostała wymaganiom monitoringu CCTV 4K Ultra HD, zapewniając doskonałą przepustowość, bez wpływu na szybkość łącza. Zastosowane zabezpieczenia wyjść w technologii PoE gwarantują ponadto niezawodną ciągłość pracy całego systemu podczas zwarcia lub przeciążenia pojedynczych gałęzi zasilania, a także ekspresowy, automatyczny powrót napięcia po usunięciu awarii zasilania.

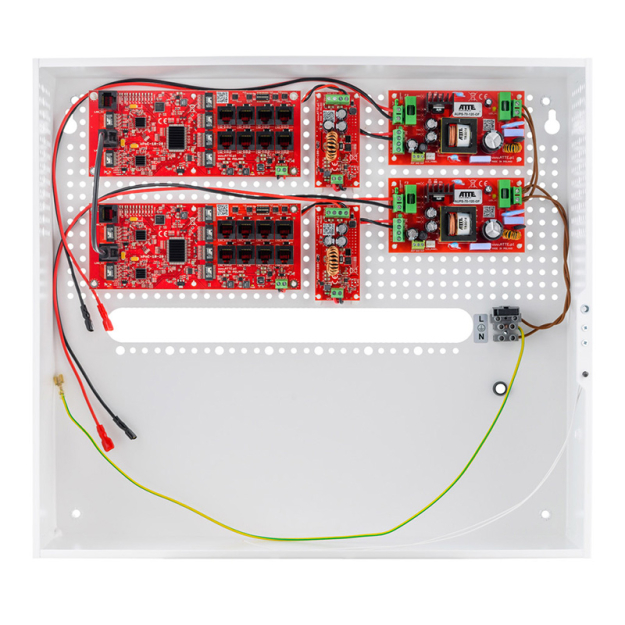

Zestaw ATTE składa się z kilku modułów: 2 przetwornic ASUC-100-480-OF, 2 switchy xPoE-10-20-OF oraz 2 zasilaczy AUPS-70-120-OF. Całość jest zamknięta w praktycznej i solidnej obudowie z serii ABOX – ABOX-H.


Sieciowy zasilacz buforowy AUPS-70-120-OF, stanowiący integralny element zestawu IP-16-20-H jest dedykowany do zasilania urządzeń oraz kompletnych systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Układ jest rewelacyjnym rozwiązanie w przypadku potrzeby buforowego zasilania kamer oraz innych urządzeń monitoringu wymagających niezawodnego zasilania ciągłego. Zasilacz ATTE AUPS-70-120-OF ułatwia tworzenie rozproszonych instalacji monitoringu wizyjnego w technologii IP z centralnym buforowanym zasilaniem. Konstrukcja została przystosowana do efektywnej pracy z akumulatorami w technologii kwasowo-ołowiowej lub suchymi typu SLA.


Elementem zestawu zasilania buforowego IP-16-20-H jest również ASUC-100-480-OF - nieizolowana przetwornica DC/DC zwiększającą napięcie o dużej sprawności. Sprzęt pozwala na pracę w bardzo szerokim zakresie napięć wejściowych. Przetwornica ma też ustalone stabilne napięcie wyjściowe 48 VDC. Typowym zastosowaniem przetwornicy DC/DC jest wytwarzanie napięcia zasilającego PoE 48VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego ATTE IP-16-20-H.


Wszystkie komponenty zostały zabudowane z użyciem nowoczesnej i solidnej obudowy wewnętrznej ze specjalnej serii ABOX. Obudowy tej klasy zapewniają zarówno estetyczną zabudowę urządzeń monitoringu wizyjnego, jak i wygodne zakończenie okablowania wewnątrz budynków. Konstrukcja jest wykonana z wytrzymałej blachy stalowej, chronionej dodatkowo przed rdzewieniem i czynnikami zewnętrznymi, dzięki lakierowaniu proszkowemu na biały kolor półmatowy. Warto dodać, że w obudowie znajduje się miejsce na montaż dodatkowego rejestratora monitoringu wizyjnego NVR o maksymalnych wymiarach 390x390x60mm.



Skład zestawu IP-16-20-H:

  • 1x obudowa z serii ABOX model ABOX-H
  • 2x zasilacz buforowy AUPS-70-120-OF
  • 2x przetwornica impulsowa ASUC-100-480-OF
  • 2x switch do zasilania PoE model xPoE-10-20-OF







Najważniejsze cechy IP-16-20-H:

  • obsługa wysokiej klasy kamer 4K Ultra HD
  • możliwość zasilania aż 16 odbiorników PoE 802.3at/af lub PASSIVE
  • niezależny bezpiecznik elektroniczny dla każdego kanału PoE
  • sterowanie zasilaniem na portach PoE (Power over Ethernet)
  • sygnalizacja optyczna stanu zasilania oraz transmisji danych
  • moc na portach PoE (LAN_1 do LAN_8): do 40W
  • proste oraz szybkie uruchomienie bez potrzeby zmiany ustawień
  • wysoka sprawność modułu zasilacza buforowego (>90%)
  • dostępne dwie wartości napięcia zasilania zestawu: 12VDC i 48VDC
  • wygodny serwis instalacji, dzięki modułowej budowie zestawu IP-16-20-H
  • możliwość rozbudowy i skalowania systemu zasilania buforowego ATTE IP-16-20-H poprzez dołączenie dodatkowych switchy PoE serii xPoE, IP oraz IPB, IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na rejestrator monitoringu wideo NVR
  • miejsce na 2 kompatybilne akumulatory 18Ah
  • możliwość przechowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe zlokalizowane tyłu obudowy
  • dodatkowy dystans do ściany lub powierzchni montażowej







Przykładowa konfiguracja urządzeń z rejestratorem NVR



Pełna ochrona instalacji

Obudowy serii ABOX

Na specjalne wyróżnienie zasługują nowoczesne obudowy wewnętrzne ATTE serii ABOX zastosowane do zabudowy systemu zasilania buforowego IP-16-20-H. Stanowią one praktyczne i nowatorskie rozwiązanie problemów, wynikających z potrzeby skutecznej ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Obudowa ATTE ABOX to konstrukcja, charakteryzująca się doskonałą odpornością na promieniowanie UV oraz niekorzystne czynniki atmosferyczne. Przełączniki w obudowach z serii ABOX posiadają blachę montażową o ustandaryzowanym otworowaniu, pozwalającym na wydony montaż komponentów. Otworowanie jest kompatybilne z rozstawem otworów montażowych modułów do zabudowy, co umożliwia szybki i prosty montaż przełącznika w dowolnym miejscu blachy montażowej.


Najważniejsze cechy i funkcje obudowy z serii ABOX:

  • miejsce na zapas okablowania wewnątrz obudowy zasilacza
  • komplet specjalnych uchwytów do instalacji obudowy, umożliwiających instalatorowi profesjonalny montaż bez naruszania stopnia ochrony IP56
  • wejście kablami przez zamontowane w obudowie zaślepki gumowe: 2x29mm





Specyfikacja techniczna:



IPUPS‑16‑20‑H
Ogólne
Ilość portów LAN 18 portów RJ45: 16 x PoE10/100Mbps oraz 2 x Gigabit UpLink
Funkcje portów

xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE
(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

Akumulator (brak w zestawie)
2 x żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 2 x 72W
Sprawność 90% @120W
Napięcie wejściowe 190-260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)

Praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenie portów

LAN 1 ... LAN 8, Vin: zabezpieczenie przeciwprzepięciowe

LAN 1 ... LAN 8: zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora

xPoE-10-20-OF:
diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie podczas braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 450 x 400 x 140 mm
Waga 4.7 kg



Specyfikacja techniczna: IPUPS‑16‑20‑H

IPUPS‑16‑20‑H
Ogólne
Ilość portów LAN 18 portów RJ45: 16 x PoE10/100Mbps oraz 2 x Gigabit UpLink
Funkcje portów

xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE
(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

Akumulator (brak w zestawie)
2 x żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 2 x 72W
Sprawność 90% @120W
Napięcie wejściowe 190-260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)

Praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenie portów

LAN 1 ... LAN 8, Vin: zabezpieczenie przeciwprzepięciowe

LAN 1 ... LAN 8: zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora

xPoE-10-20-OF:
diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie podczas braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 450 x 400 x 140 mm
Waga 4.7 kg
