IPUPS‑17‑11‑R5U0 - Zestaw buforowy do 17 kamer IP, switch PoE z zasilaczem w obudowie RACK, Long Range - ATTE

Kod:
27648
Kod producenta:
5902143690405
Cena netto:
Cena brutto:
1 819,00 zł 2 237,37 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Atte
Ilość portów PoE:
x17
Ilość portów Uplink:
x1

Zestaw buforowy do 17 kamer IP, obudowa RACK 5U, Long Range - ATTE




IPUPS‑17‑11‑R5U0 jest zestawem dedykowanym do zasilania  buforowego kamer monitoringu przemysłowego IP - maksymalnie 17 kamer IP. Jest to wygodne rozwiązanie problemu centralnego zasilania kamer monitoringu, przeznaczone także do współpracy z innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Tryb LONG RANGE umożliwia zwiększenie zasięgu transmisji nawet do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy całego systemu podczas zwarcia lub przeciążenia pojedynczych gałęzi zasilania, a następnie automatyczny powrót napięcia po ustąpięniu awarii.

Zasilacz sieciowy buforowy AUPS‑70‑120‑OF dedykowany do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest idealnym rozwiązaniem problemu buforowego zasilania kamer oraz innych urządzeń monitoringu wymagających bezawaryjnego zasilania. Zasilacz umożliwia tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Jego układy przystosowane są do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

ASUC-100-480-OF jest wysokosprawną, nieizolowaną przetwornicą DC/DC zwiększającą napięcie. Urządzenie pozwala na pracę w szerokim zakresie napięć wejściowych oraz posiada ustalone napięcie wyjściowe 48 VDC. Typowym zastosowaniem przetwornicy jest wytwarzanie napięcia zasilającego PoE 48VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.

Wszystkie komponenty zamknięte są w obudowie ABOX-R5U0, która umożliwia zabudowę w szafie teletechnicznej RACK. Unikatowa konstrukcja, pozwala na montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Wykonana z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Lakierowana proszkowo na półmatowy, grafitowy kolor RAL 7024.

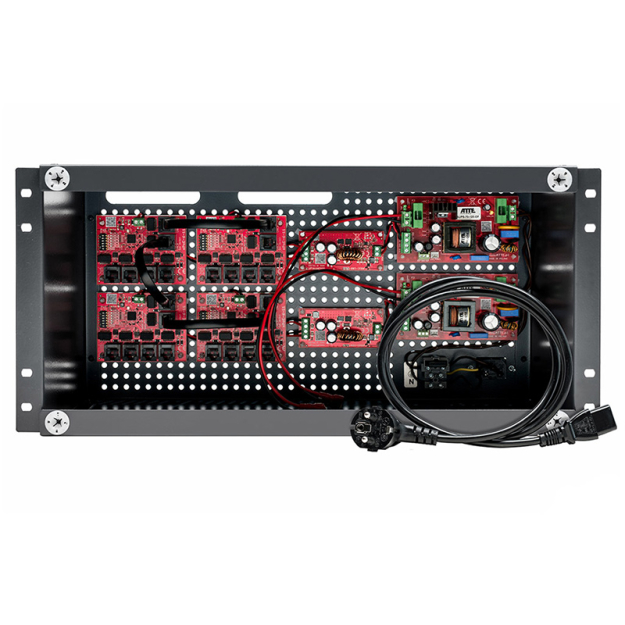

Skład zestawu

  • 1x obudowa ABOX-R5U0
  • 2x zasilacz AUPS-70-120-OF
  • 2x przetwornica ASUC-100-480-OF
  • 4x switch xPoE-6-11-OF



Najważniejsze cechy:

  • tryb Long Range pozwalający na transmisje danych na 280m
  • możliwość zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE
  • możliwość wyłączenia zasilania na portach PoE
  • sygnalizacja optyczna stanu zasilania oraz transmisji danych
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • proste oraz szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
  • prosty oraz szybki serwis instalacji dzięki modułowej budowie

  • możliwość rozbudowy i skalowania systemu poprzez dołączenie dodatkowych switchy serii xPoE, IP oraz IPB, IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na rejestrator wideo NVR
  • miejsce na 2 akumulatory 18Ah
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • dodatkowy przepust kablowy stanowi odstęp pomiędzy korpusem, a pokrywą obudowy
  • wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
  • obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem





Przykładowe wyposażenie



Pełna ochrona instalacji

Obudowy serii ABOX

Obudowy zewnętrzne serii ABOX marki Atte to rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia modelowi IPUPS‑17‑11‑R5U0 odporność na promieniowanie UV i niekorzystne czynniki atmosferyczne. Switche w obudowach z serii ABOX zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie, które pozwala na prosty i wygodny montaż urządzeń. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy, co pozwala na montaż przełącznika w dowolnym miejscu blachy montażowej



Najważniejsze cechy i funkcje obudowy z serii ABOX:

  • miejsce na 2 akumulatory 18Ah
  • główne przepusty kablowe z tyłu obudowy
  • dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
  • wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
  • grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
  • obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
  • w zestawie z obudową dołączane są kabel zasilający i komplet śrub M6 do montażu w szafie RACK





Specyfikacja techniczna:



IPUPS‑17‑11‑R5U0
Ogólne
Ilość portów LAN 18 portów RJ45 10/100Mbps 17 x PoE oraz 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Akumulator (brak w zestawie)
2 x żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 2 x 72W
Sprawność 90% @120W
Napięcie wejściowe 190-260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)

Praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora

xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie podczas braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy

Korpus - blacha stalowa 0,8 mm;

Pokrywa - blacha aluminiowa 2 mm;

Systemowe otworowanie 4,8 mm w rastrze 10,8 m

Montaż W szafie RACK 19", śruby M6 w zestawie
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 440 x 220 x 180 mm
Waga 3.5 kg



Specyfikacja techniczna: IPUPS‑17‑11‑R5U0

IPUPS‑17‑11‑R5U0
Ogólne
Ilość portów LAN 18 portów RJ45 10/100Mbps 17 x PoE oraz 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Akumulator (brak w zestawie)
2 x żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 2 x 72W
Sprawność 90% @120W
Napięcie wejściowe 190-260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)

Praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora

xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie podczas braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy

Korpus - blacha stalowa 0,8 mm;

Pokrywa - blacha aluminiowa 2 mm;

Systemowe otworowanie 4,8 mm w rastrze 10,8 m

Montaż W szafie RACK 19", śruby M6 w zestawie
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 440 x 220 x 180 mm
Waga 3.5 kg
