IPUPS‑5‑11‑F - Zestaw buforowy do 5 kamer IP, switch PoE z zasilaczem w obudowie, Long Range - ATTE

Kod:
543nppm
Kod producenta:
IPUPS‑5‑11‑F
Gwarancja:
24 miesiące
Cena brutto:
Cena netto:
650,67
529,00
szt.
Producent:
Atte

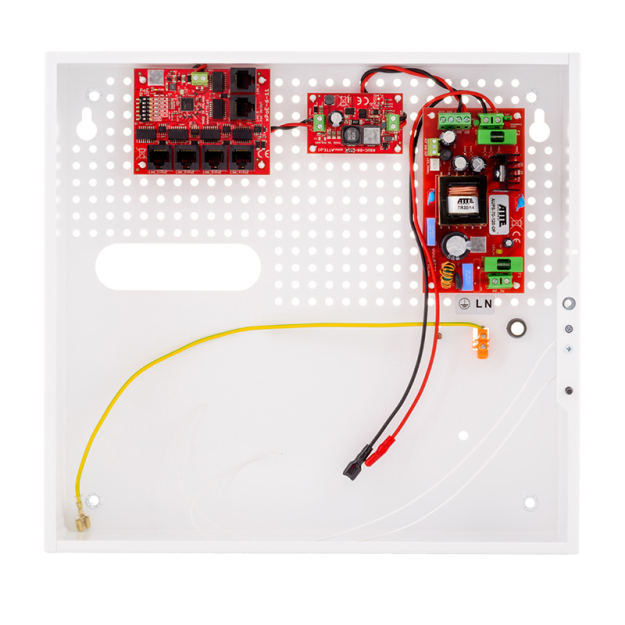

Zestaw buforowy do 5 kamer IP, IPUPS‑5‑11‑F - ATTE




IPUPS‑5‑11‑F jest zestawem dedykowanym do zasilania  buforowego kamer monitoringu przemysłowego IP - maksymalnie 5 kamer IP. Jest to wygodne rozwiązanie problemu centralnego zasilania kamer monitoringu, przeznaczone także do współpracy z innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Tryb LONG RANGE umożliwia zwiększenie zasięgu transmisji nawet do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy całego systemu podczas zwarcia lub przeciążenia pojedynczych gałęzi zasilania, a następnie automatyczny powrót napięcia po ustąpieniu awarii.

Zasilacz sieciowy buforowy AUPS‑70‑120‑OF dedykowany do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest idealnym rozwiązaniem problemu buforowego zasilania kamer oraz innych urządzeń monitoringu wymagających bezawaryjnego zasilania. Zasilacz umożliwia tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Jego układy przystosowane są do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

ASUC-50-480-OF jest wysokosprawną, nieizolowaną przetwornicą DC/DC zwiększającą napięcie. Urządzenie pozwala na pracę w szerokim zakresie napięć wejściowych oraz posiada ustalone napięcie wyjściowe 48 VDC. Typowym zastosowaniem przetwornicy jest wytwarzanie napięcia zasilającego PoE 48VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.

Wszystkie komponenty zamknięte są w obudowie wewnętrznej serii ABOX, która zapewnia estetyczną zabudowę urządzeń monitoringu oraz zakończenia okablowania wewnątrz budynków. Obudowa wykonywana jest z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. W obudowie znajduje się miejsce na akumulator 18 Ah.





Skład zestawu:

  • 1x obudowa ABOX-F
  • 1x zasilacz AUPS-70-120-OF
  • 1x przetwornica ASUC-50-480-OF
  • 1x switch xPoE-6-11-OF





Najważniejsze cechy:

  • tryb Long Range pozwalający na transmisje danych na 280m
  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE
  • możliwość wyłączenia zasilania na portach PoE
  • sygnalizacja optyczna stanu zasilania oraz transmisji danych
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • proste oraz szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
  • długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS

  • odporność na odwrotną polaryzację napięcia zasilania
  • prosty oraz szybki serwis instalacji dzięki modułowej budowie
  • możliwość rozbudowy i skalowania systemu poprzez dołączenie dodatkowych switchy serii xPoE, IP oraz IPB, IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na akumulator 18Ah
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej









Pełna ochrona instalacji

Obudowy serii ABOX

Obudowy zewnętrzne serii ABOX marki Atte to rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia modelowi IPUPS‑17‑11‑H odporność na promieniowanie UV i niekorzystne czynniki atmosferyczne. Switche w obudowach z serii ABOX zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie, które pozwala na prosty i wygodny montaż urządzeń. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy, co pozwala na montaż przełącznika w dowolnym miejscu blachy montażowej

Najważniejsze cechy i funkcje obudowy z serii ABOX:

  • miejsce na zapas kabli wewnątrz obudowy
  • komplet uchwytów do montażu obudowy, które umożliwiają instalatorowi montaż bez naruszania stopnia ochrony IP56
  • wejście kablami przez zamontowane w obudowie zaślepki gumowe: 2x29mm







Specyfikacja techniczna:

IPUPS‑5‑11‑F
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps, 5 x PoE oraz 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Akumulator (brak w zestawie)
1 x żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 72W
Sprawność 90% @60W
Napięcie wejściowe 190-260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)

Praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora

xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie podczas braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 300 x 320 x 90 mm
Waga 2.38 kg



IPUPS‑5‑11‑F
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps, 5 x PoE oraz 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Akumulator (brak w zestawie)
1 x żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 72W
Sprawność 90% @60W
Napięcie wejściowe 190-260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)

Praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3A

Zabezpieczenie przez głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora

xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie podczas braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy Blacha stalowa 0,8 mm; tamper otwarcia; systemowe otworowanie 4,8 mm w rastrze 10,8 mm; dystans do ściany
Montaż Naścienny przez otwory montażowe 6 mm
Stopień ochrony IP20
Temperatura pracy -10 do +40°C
Wymiary 300 x 320 x 90 mm
Waga 2.38 kg
