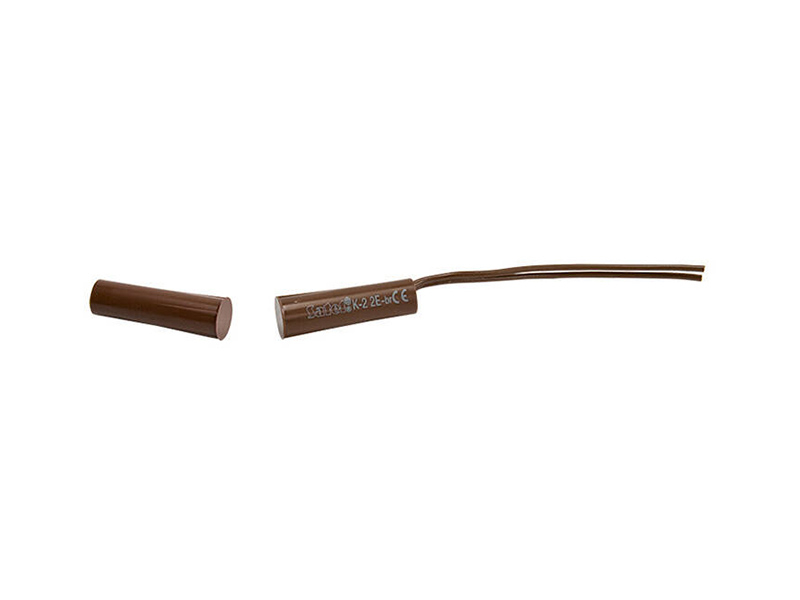

K-2 2E BR - Czujka magnetyczna / Kontaktron czołowy z 2 rezystorami 1,1kΩ - SATEL

K-2 2E BR - Czujka magnetyczna / Kontaktron czołowy z 2 rezystorami 1,1kΩ - SATEL

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Zabezpieczają drzwi, okna itp., reagując na ich otwarcie. Czujka K-2 2E BR dedykowana jest do montażu wpuszczanego, tzn. jej elementy umieszcza się na wcisk w odpowiednio utworzonych otworach w drewnie lub tworzywie sztucznym np. futryny czy ramy okiennej. Produkt składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu, które powinny stykać się czołowo. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, które sygnalizowane alarmem. Ponadto czujka posiada 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Pozwalają one centrali alarmowej na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej. Urządzenie jest przystosowane do współpracy z dowolną centralą alarmową wyposażoną w wejścia typu NC oraz także jako element sterujący w systemach automatyki.

Dane techniczne:

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 20 mA
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 28 mm
• Odległość otwarcia styków kontaktronu: 40 mm
• Rezystancja parametryczna: 2 x 1100 Ω
